Anschlussplan Stellungsregler / EDP300 Control Unit

A Grundgerät
B Optionen

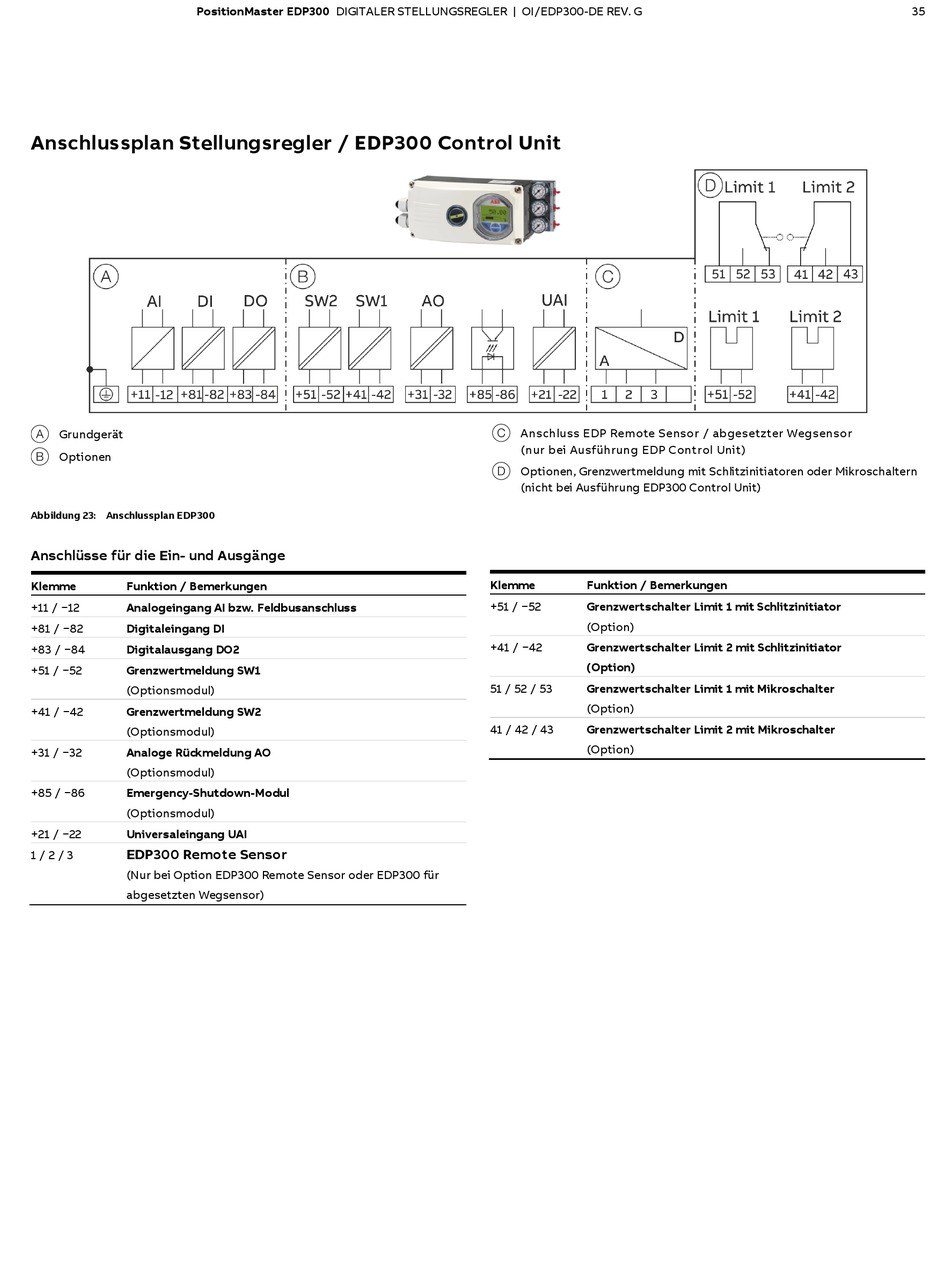

Abbildung 23: Anschlussplan EDP300
Anschlüsse für die Ein- und Ausgänge
Klemme Funktion / Bemerkungen
Analogeingang AI bzw. Feldbusanschluss
+11 / −12
+81 / −82 Digitaleingang DI
+83 / −84 Digitalausgang DO2
+51 / −52 Grenzwertmeldung SW1
(Optionsmodul)
+41 / −42 Grenzwertmeldung SW2
(Optionsmodul)
+31 / −32 Analoge Rückmeldung AO
(Optionsmodul)
+85 / −86 Emergency-Shutdown-Modul
(Optionsmodul)
+21 / −22 Universaleingang UAI
EDP300 Remote Sensor
1 / 2 / 3
(Nur bei Option EDP300 Remote Sensor oder EDP300 für
abgesetzten Wegsensor)
C Anschluss EDP Remote Sensor / abgesetzter Wegsensor
(nur bei Ausführung EDP Control Unit)
D Optionen, Grenzwertmeldung mit Schlitzinitiatoren oder Mikroschaltern
(nicht bei Ausführung EDP300 Control Unit)
Klemme Funktion / Bemerkungen
+51 / −52 Grenzwertschalter Limit 1 mit Schlitzinitiator
(Option)
+41 / −42 Grenzwertschalter Limit 2 mit Schlitzinitiator
(Option)
51 / 52 / 53 Grenzwertschalter Limit 1 mit Mikroschalter
(Option)
41 / 42 / 43 Grenzwertschalter Limit 2 mit Mikroschalter
(Option)
