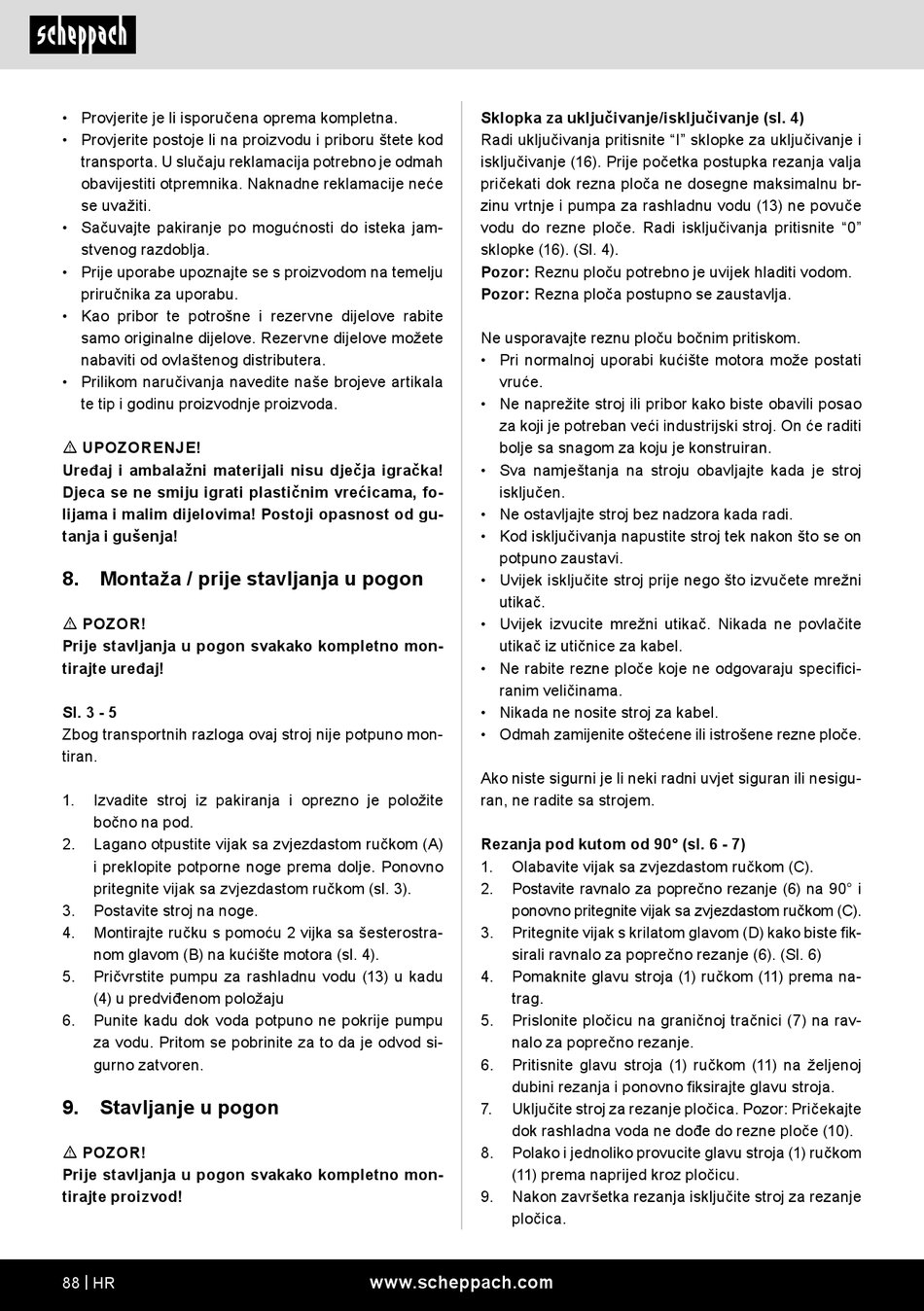

• Provjerite je li isporučena oprema kompletna.
• Provjerite postoje li na proizvodu i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s proizvodom na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
8. Montaža / prije stavljanja u pogon
m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Sl. 3 - 5
Zbog transportnih razloga ovaj stroj nije potpuno mon-
tiran.
1. Izvadite stroj iz pakiranja i oprezno je položite
bočno na pod.
2. Lagano otpustite vijak sa zvjezdastom ručkom (A)
i preklopite potporne noge prema dolje. Ponovno
pritegnite vijak sa zvjezdastom ručkom (sl. 3).
3. Postavite stroj na noge.
4. Montirajte ručku s pomoću 2 vijka sa šesterostra-
nom glavom (B) na kućište motora (sl. 4).
5. Pričvrstite pumpu za rashladnu vodu (13) u kadu
(4) u predviđenom položaju
6. Punite kadu dok voda potpuno ne pokrije pumpu
za vodu. Pritom se pobrinite za to da je odvod si-
gurno zatvoren.
9. Stavljanje u pogon
m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
88 | HR
Sklopka za uključivanje/isključivanje (sl. 4)
Radi uključivanja pritisnite "I" sklopke za uključivanje i
isključivanje (16). Prije početka postupka rezanja valja
pričekati dok rezna ploča ne dosegne maksimalnu br-
zinu vrtnje i pumpa za rashladnu vodu (13) ne povuče
vodu do rezne ploče. Radi isključivanja pritisnite "0"
sklopke (16). (Sl. 4).
Pozor: Reznu ploču potrebno je uvijek hladiti vodom.
Pozor: Rezna ploča postupno se zaustavlja.
Ne usporavajte reznu ploču bočnim pritiskom.
• Pri normalnoj uporabi kućište motora može postati
vruće.
• Ne naprežite stroj ili pribor kako biste obavili posao
za koji je potreban veći industrijski stroj. On će raditi
bolje sa snagom za koju je konstruiran.
• Sva namještanja na stroju obavljajte kada je stroj
isključen.
• Ne ostavljajte stroj bez nadzora kada radi.
• Kod isključivanja napustite stroj tek nakon što se on
potpuno zaustavi.
• Uvijek isključite stroj prije nego što izvučete mrežni
utikač.
• Uvijek izvucite mrežni utikač. Nikada ne povlačite
utikač iz utičnice za kabel.
• Ne rabite rezne ploče koje ne odgovaraju specifici-
ranim veličinama.
• Nikada ne nosite stroj za kabel.
• Odmah zamijenite oštećene ili istrošene rezne ploče.
Ako niste sigurni je li neki radni uvjet siguran ili nesigu-
ran, ne radite sa strojem.
Rezanja pod kutom od 90° (sl. 6 - 7)
1. Olabavite vijak sa zvjezdastom ručkom (C).
2. Postavite ravnalo za poprečno rezanje (6) na 90° i
ponovno pritegnite vijak sa zvjezdastom ručkom (C).
3. Pritegnite vijak s krilatom glavom (D) kako biste fik-
sirali ravnalo za poprečno rezanje (6). (Sl. 6)
4. Pomaknite glavu stroja (1) ručkom (11) prema na-
trag.
5. Prislonite pločicu na graničnoj tračnici (7) na rav-
nalo za poprečno rezanje.
6. Pritisnite glavu stroja (1) ručkom (11) na željenoj
dubini rezanja i ponovno fiksirajte glavu stroja.
7. Uključite stroj za rezanje pločica. Pozor: Pričekajte
dok rashladna voda ne dođe do rezne ploče (10).
8. Polako i jednoliko provucite glavu stroja (1) ručkom
(11) prema naprijed kroz pločicu.
9. Nakon završetka rezanja isključite stroj za rezanje
pločica.
