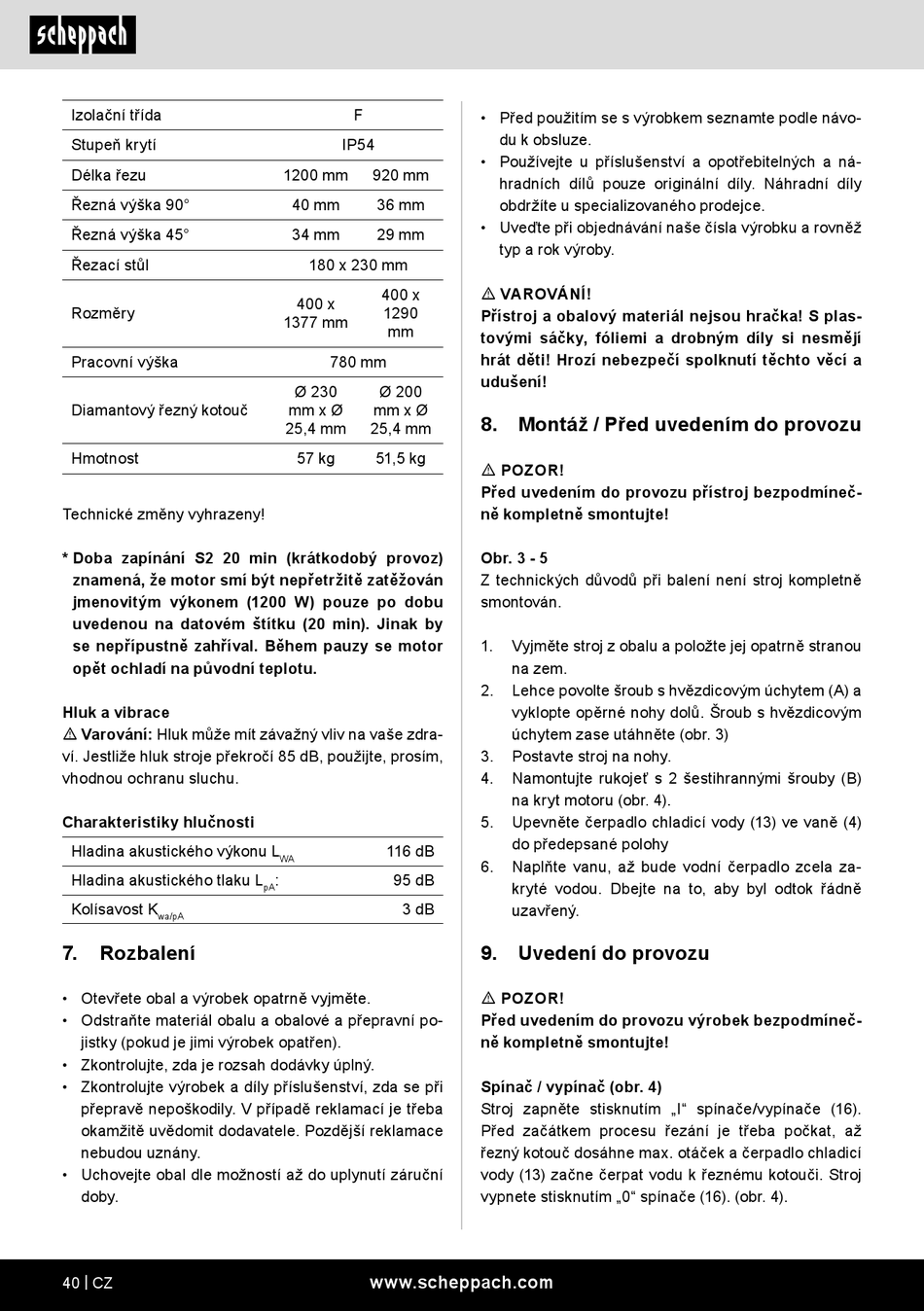

Scheppach 5906707901 Originalbetriebsanleitung Seite 40

Izolační třída
Stupeň krytí
Délka řezu
Řezná výška 90°
Řezná výška 45°
Řezací stůl
Rozměry
Pracovní výška
Diamantový řezný kotouč
Hmotnost
Technické změny vyhrazeny!
* Doba zapínání S2 20 min (krátkodobý provoz)
znamená, že motor smí být nepřetržitě zatěžován
jmenovitým výkonem (1200 W) pouze po dobu
uvedenou na datovém štítku (20 min). Jinak by
se nepřípustně zahříval. Během pauzy se motor
opět ochladí na původní teplotu.
Hluk a vibrace
m Varování: Hluk může mít závažný vliv na vaše zdra-
ví. Jestliže hluk stroje překročí 85 dB, použijte, prosím,
vhodnou ochranu sluchu.
Charakteristiky hlučnosti
Hladina akustického výkonu L
Hladina akustického tlaku L
Kolísavost K
wa/pA
7. Rozbalení
• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklamace
nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
40 | CZ
F
IP54
1200 mm 920 mm
40 mm 36 mm
34 mm 29 mm
180 x 230 mm
400 x
400 x
1290
1377 mm
mm
780 mm
Ø 230 Ø 200
mm x Ø mm x Ø
25,4 mm 25,4 mm
57 kg 51,5 kg
116 dB
WA
: 95 dB
pA
3 dB
www.scheppach.com
• Před použitím se s výrobkem seznamte podle návo-
du k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby.
m VAROVÁNÍ!
Přístroj a obalový materiál nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
8. Montáž / Před uvedením do provozu
m POZOR!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
Obr. 3 - 5
Z technických důvodů při balení není stroj kompletně
smontován.
1. Vyjměte stroj z obalu a položte jej opatrně stranou
na zem.
2. Lehce povolte šroub s hvězdicovým úchytem (A) a
vyklopte opěrné nohy dolů. Šroub s hvězdicovým
úchytem zase utáhněte (obr. 3)
3. Postavte stroj na nohy.
4. Namontujte rukojeť s 2 šestihrannými šrouby (B)
na kryt motoru (obr. 4).
5. Upevněte čerpadlo chladicí vody (13) ve vaně (4)
do předepsané polohy
6. Naplňte vanu, až bude vodní čerpadlo zcela za-
kryté vodou. Dbejte na to, aby byl odtok řádně
uzavřený.
9. Uvedení do provozu
m POZOR!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
Spínač / vypínač (obr. 4)
Stroj zapněte stisknutím „I" spínače/vypínače (16).
Před začátkem procesu řezání je třeba počkat, až
řezný kotouč dosáhne max. otáček a čerpadlo chladicí
vody (13) začne čerpat vodu k řeznému kotouči. Stroj
vypnete stisknutím „0" spínače (16). (obr. 4).
