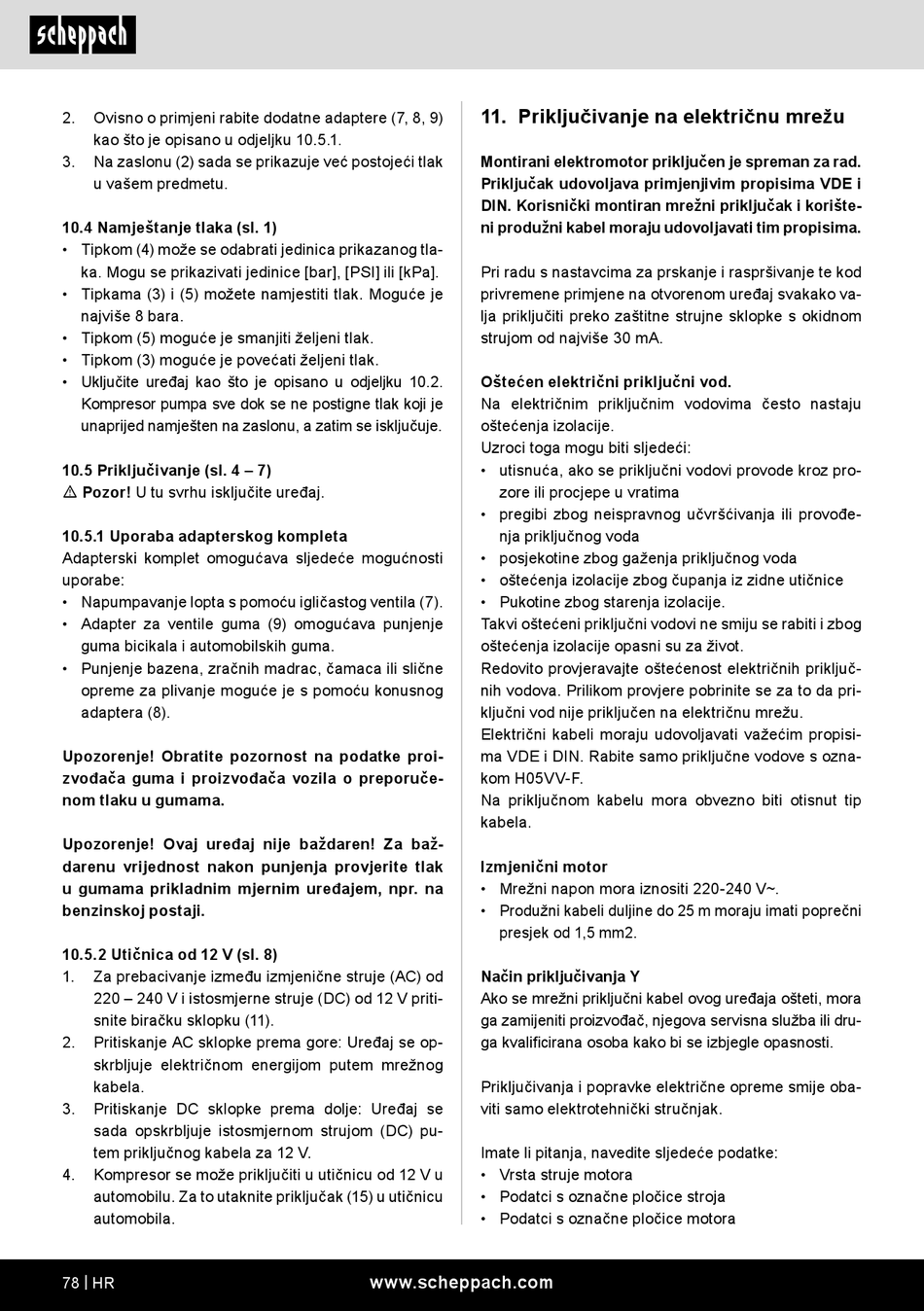

2. Ovisno o primjeni rabite dodatne adaptere (7, 8, 9)
kao što je opisano u odjeljku 10.5.1.
3. Na zaslonu (2) sada se prikazuje već postojeći tlak
u vašem predmetu.
10.4 Namještanje tlaka (sl. 1)
• Tipkom (4) može se odabrati jedinica prikazanog tla-
ka. Mogu se prikazivati jedinice [bar], [PSI] ili [kPa].
• Tipkama (3) i (5) možete namjestiti tlak. Moguće je
najviše 8 bara.
• Tipkom (5) moguće je smanjiti željeni tlak.
• Tipkom (3) moguće je povećati željeni tlak.
• Uključite uređaj kao što je opisano u odjeljku 10.2.
Kompresor pumpa sve dok se ne postigne tlak koji je
unaprijed namješten na zaslonu, a zatim se isključuje.
10.5 Priključivanje (sl. 4 – 7)
m Pozor! U tu svrhu isključite uređaj.
10.5.1 Uporaba adapterskog kompleta
Adapterski komplet omogućava sljedeće mogućnosti
uporabe:
• Napumpavanje lopta s pomoću igličastog ventila (7).
• Adapter za ventile guma (9) omogućava punjenje
guma bicikala i automobilskih guma.
• Punjenje bazena, zračnih madrac, čamaca ili slične
opreme za plivanje moguće je s pomoću konusnog
adaptera (8).
Upozorenje! Obratite pozornost na podatke proi-
zvođača guma i proizvođača vozila o preporuče-
nom tlaku u gumama.
Upozorenje! Ovaj uređaj nije baždaren! Za baž-
darenu vrijednost nakon punjenja provjerite tlak
u gumama prikladnim mjernim uređajem, npr. na
benzinskoj postaji.
10.5.2 Utičnica od 12 V (sl. 8)
1. Za prebacivanje između izmjenične struje (AC) od
220 – 240 V i istosmjerne struje (DC) od 12 V priti-
snite biračku sklopku (11).
2. Pritiskanje AC sklopke prema gore: Uređaj se op-
skrbljuje električnom energijom putem mrežnog
kabela.
3. Pritiskanje DC sklopke prema dolje: Uređaj se
sada opskrbljuje istosmjernom strujom (DC) pu-
tem priključnog kabela za 12 V.
4. Kompresor se može priključiti u utičnicu od 12 V u
automobilu. Za to utaknite priključak (15) u utičnicu
automobila.
78 | HR
11. Priključivanje na električnu mrežu
Montirani elektromotor priključen je spreman za rad.
Priključak udovoljava primjenjivim propisima VDE i
DIN. Korisnički montiran mrežni priključak i korište-
ni produžni kabel moraju udovoljavati tim propisima.
Pri radu s nastavcima za prskanje i raspršivanje te kod
privremene primjene na otvorenom uređaj svakako va-
lja priključiti preko zaštitne strujne sklopke s okidnom
strujom od najviše 30 mA.
Oštećen električni priključni vod.
Na električnim priključnim vodovima često nastaju
oštećenja izolacije.
Uzroci toga mogu biti sljedeći:
• utisnuća, ako se priključni vodovi provode kroz pro-
zore ili procjepe u vratima
• pregibi zbog neispravnog učvršćivanja ili provođe-
nja priključnog voda
• posjekotine zbog gaženja priključnog voda
• oštećenja izolacije zbog čupanja iz zidne utičnice
• Pukotine zbog starenja izolacije.
Takvi oštećeni priključni vodovi ne smiju se rabiti i zbog
oštećenja izolacije opasni su za život.
Redovito provjeravajte oštećenost električnih priključ-
nih vodova. Prilikom provjere pobrinite se za to da pri-
ključni vod nije priključen na električnu mrežu.
Električni kabeli moraju udovoljavati važećim propisi-
ma VDE i DIN. Rabite samo priključne vodove s ozna-
kom H05VV-F.
Na priključnom kabelu mora obvezno biti otisnut tip
kabela.
Izmjenični motor
• Mrežni napon mora iznositi 220-240 V~.
• Produžni kabeli duljine do 25 m moraju imati poprečni
presjek od 1,5 mm2.
Način priključivanja Y
Ako se mrežni priključni kabel ovog uređaja ošteti, mora
ga zamijeniti proizvođač, njegova servisna služba ili dru-
ga kvalificirana osoba kako bi se izbjegle opasnosti.
Priključivanja i popravke električne opreme smije oba-
viti samo elektrotehnički stručnjak.
Imate li pitanja, navedite sljedeće podatke:
• Vrsta struje motora
• Podatci s označne pločice stroja
• Podatci s označne pločice motora
