3.1
EP2308, EP2318, EP2328
3.1.1

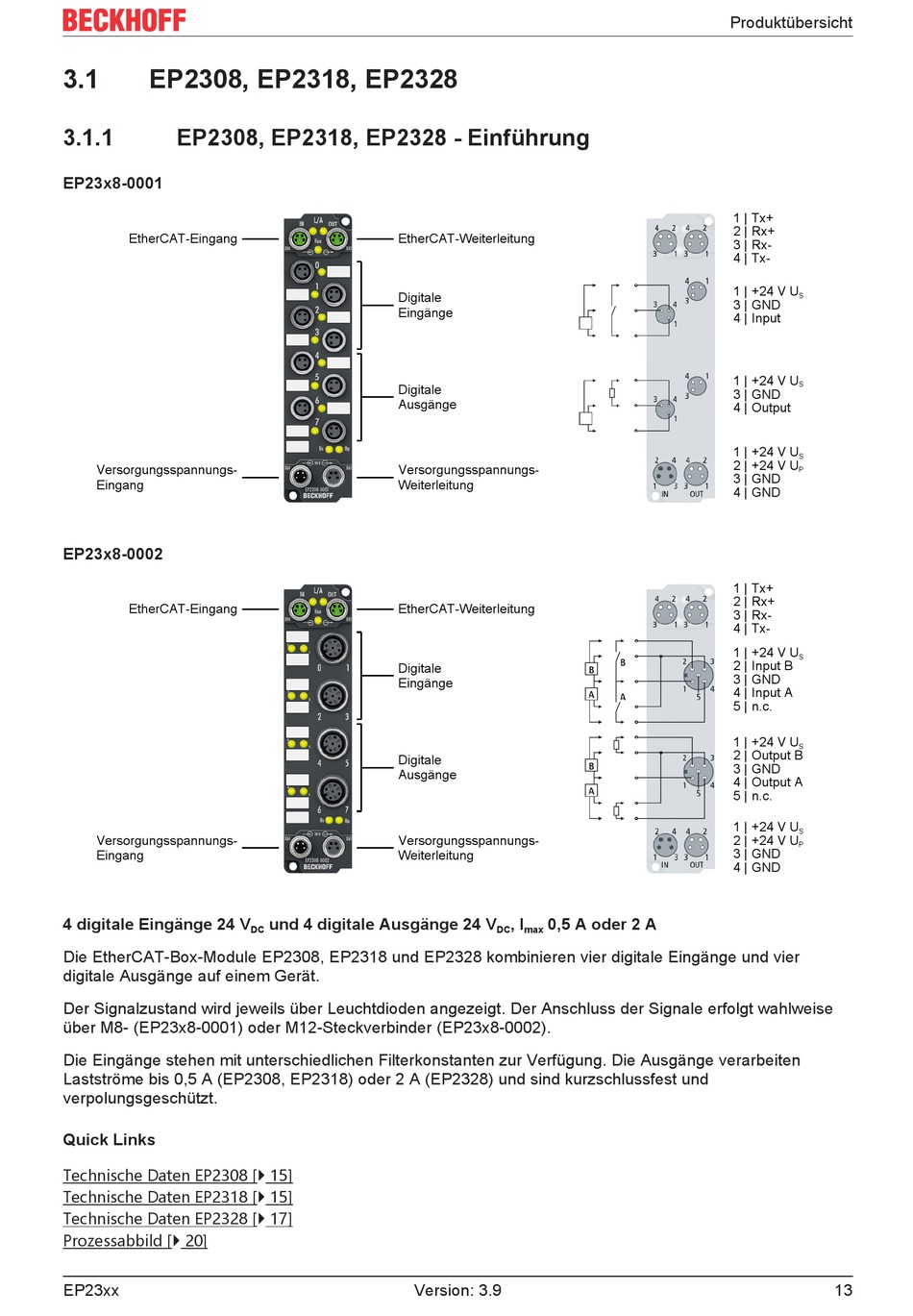

EP2308, EP2318, EP2328 - Einführung
EP23x8-0001
EtherCAT-Eingang
Versorgungsspannungs-
Eingang
EP23x8-0002
EtherCAT-Eingang
Versorgungsspannungs-
Eingang
4 digitale Eingänge 24 V
Die EtherCAT-Box-Module EP2308, EP2318 und EP2328 kombinieren vier digitale Eingänge und vier
digitale Ausgänge auf einem Gerät.
Der Signalzustand wird jeweils über Leuchtdioden angezeigt. Der Anschluss der Signale erfolgt wahlweise
über M8- (EP23x8-0001) oder M12-Steckverbinder (EP23x8-0002).
Die Eingänge stehen mit unterschiedlichen Filterkonstanten zur Verfügung. Die Ausgänge verarbeiten
Lastströme bis 0,5 A (EP2308, EP2318) oder 2 A (EP2328) und sind kurzschlussfest und
verpolungsgeschützt.
Quick Links
Technische Daten EP2308 [} 15]
Technische Daten EP2318 [} 15]
Technische Daten EP2328 [} 17]
Prozessabbild [} 20]
EP23xx
EtherCAT-Weiterleitung
Digitale
Eingänge
Digitale
Ausgänge
Versorgungsspannungs-
Weiterleitung
EtherCAT-Weiterleitung
Digitale
Eingänge
Digitale
Ausgänge
Versorgungsspannungs-
Weiterleitung
und 4 digitale Ausgänge 24 V
DC
Version: 3.9
, I
0,5 A oder 2 A
DC
max
Produktübersicht
1 |
Tx+
2 |
Rx+
3 |
Rx-
4 |
Tx-
1 |
+24 V U
S
3 |
GND
4 |
Input
1 |
+24 V U
S
3 |
GND
4 |
Output
1 |
+24 V U
S
2 |
+24 V U
P
3 |
GND
4 |
GND
1 |
Tx+
2 |
Rx+
3 |
Rx-
4 |
Tx-
1 |
+24 V U
S
2 |
Input B
3 |
GND
4 |
Input A
5 |
n.c.
1 |
+24 V U
S
2 |
Output B
3 |
GND
4 |
Output A
5 |
n.c.
1 |
+24 V U
S
2 |
+24 V U
P
3 |
GND
4 |
GND
