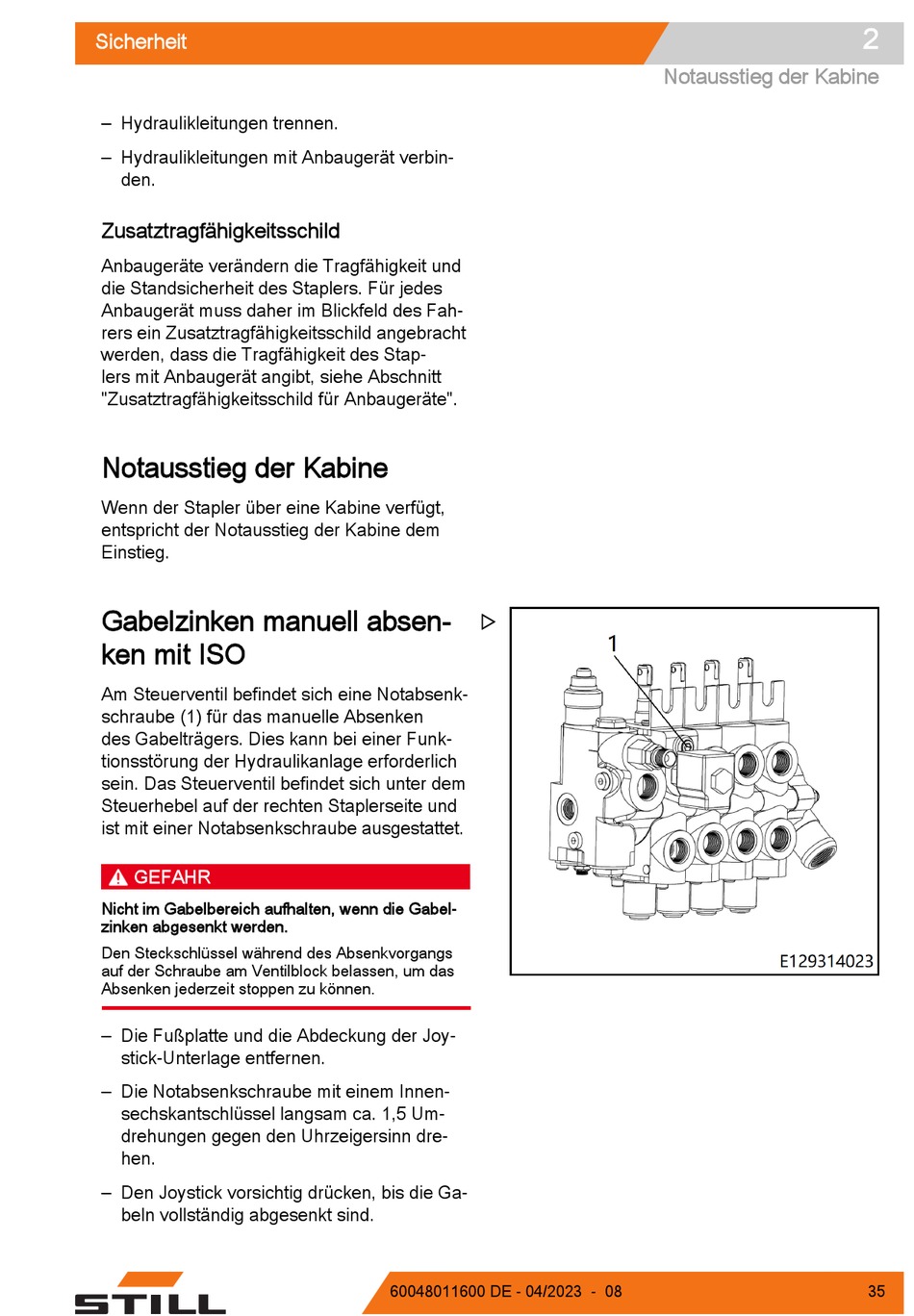

Zusatztragfähigkeitsschild; Notausstieg Der Kabine; Gabelzinken Manuell Absenken Mit Iso - Still Rcg15 Originalbetriebsanleitung

Sicherheit
– Hydraulikleitungen trennen.
– Hydraulikleitungen mit Anbaugerät verbin-
den.
Zusatztragfähigkeitsschild
Anbaugeräte verändern die Tragfähigkeit und
die Standsicherheit des Staplers. Für jedes
Anbaugerät muss daher im Blickfeld des Fah-
rers ein Zusatztragfähigkeitsschild angebracht
werden, dass die Tragfähigkeit des Stap-
lers mit Anbaugerät angibt, siehe Abschnitt
"Zusatztragfähigkeitsschild für Anbaugeräte".

Notausstieg der Kabine

Wenn der Stapler über eine Kabine verfügt,
entspricht der Notausstieg der Kabine dem
Einstieg.
Gabelzinken manuell absen-
ken mit ISO
Am Steuerventil befindet sich eine Notabsenk-
schraube (1) für das manuelle Absenken
des Gabelträgers. Dies kann bei einer Funk-
tionsstörung der Hydraulikanlage erforderlich
sein. Das Steuerventil befindet sich unter dem
Steuerhebel auf der rechten Staplerseite und
ist mit einer Notabsenkschraube ausgestattet.
GEFAHR
Nicht im Gabelbereich aufhalten, wenn die Gabel-
zinken abgesenkt werden.
Den Steckschlüssel während des Absenkvorgangs
auf der Schraube am Ventilblock belassen, um das
Absenken jederzeit stoppen zu können.
– Die Fußplatte und die Abdeckung der Joy-
stick-Unterlage entfernen.
– Die Notabsenkschraube mit einem Innen-
sechskantschlüssel langsam ca. 1,5 Um-
drehungen gegen den Uhrzeigersinn dre-
hen.
– Den Joystick vorsichtig drücken, bis die Ga-
beln vollständig abgesenkt sind.

60048011600 DE - 04/2023 - 08
Notausstieg der Kabine
2
35
