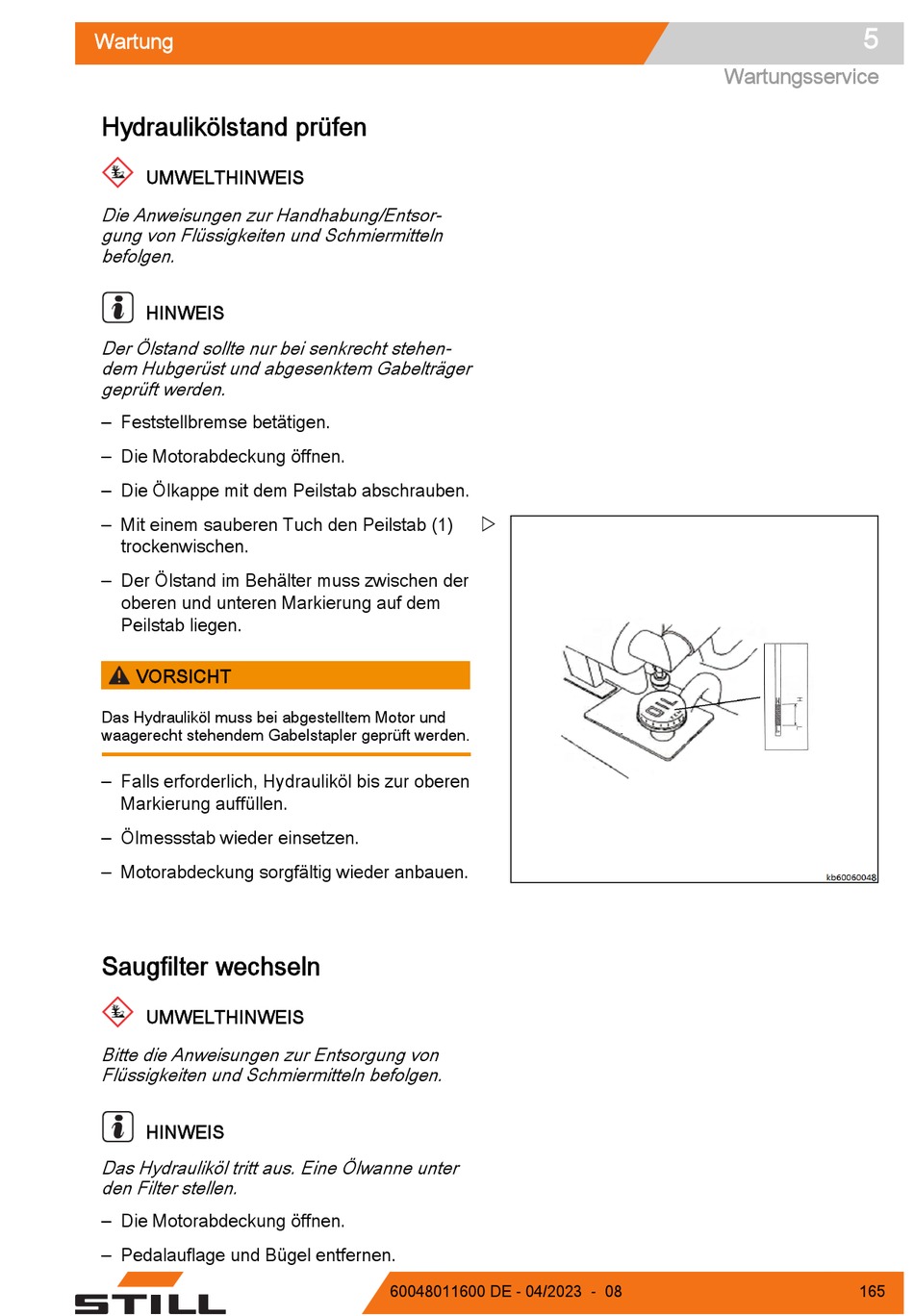

Hydraulikölstand Prüfen; Saugfilter Wechseln - Still Rcg15 Originalbetriebsanleitung

Wartung
Hydraulikölstand prüfen
UMWELTHINWEIS
Die Anweisungen zur Handhabung/Entsor-
gung von Flüssigkeiten und Schmiermitteln
befolgen.
HINWEIS
Der Ölstand sollte nur bei senkrecht stehen-
dem Hubgerüst und abgesenktem Gabelträger
geprüft werden.
– Feststellbremse betätigen.
– Die Motorabdeckung öffnen.
– Die Ölkappe mit dem Peilstab abschrauben.
– Mit einem sauberen Tuch den Peilstab (1)
trockenwischen.
– Der Ölstand im Behälter muss zwischen der
oberen und unteren Markierung auf dem
Peilstab liegen.
VORSICHT
Das Hydrauliköl muss bei abgestelltem Motor und
waagerecht stehendem Gabelstapler geprüft werden.
– Falls erforderlich, Hydrauliköl bis zur oberen
Markierung auffüllen.
– Ölmessstab wieder einsetzen.
– Motorabdeckung sorgfältig wieder anbauen.

Saugfilter wechseln

UMWELTHINWEIS
Bitte die Anweisungen zur Entsorgung von
Flüssigkeiten und Schmiermitteln befolgen.
HINWEIS
Das Hydrauliköl tritt aus. Eine Ölwanne unter
den Filter stellen.
– Die Motorabdeckung öffnen.
– Pedalauflage und Bügel entfernen.

60048011600 DE - 04/2023 - 08
5
Wartungsservice
165
