MICRO-EPSILON surfaceCONTROL 3D 32 Serie Montageanleitung Seite 9

7. LED-Anzeigen
LED LED Bedeutung
Aus LED nicht aktiv
Konstant grün LED aktiv
LED State Bedeutung
Blinkend orange Initialisierung der Sensorhardware
Blinkend grün Initialisierung der Kommunikationsschnittstelle
Konstant grün Sensor ist betriebsbereit
Fehler bei der Initialisierung der
Blinkend
Sensorhardware
orange-grün
Kommunikation mit dem Sensor möglich
Fehler bei der Initialisierung
Konstant rot
Keine Kommunikation mit dem Sensor möglich
LED Power Bedeutung
Keine Versorgungsspannung oder
Aus
Versorgungsspannung zu niedrig
Konstant grün Versorgungsspannung liegt an
Konstant rot Fehler, Versorgungsspannung zu hoch
LEDs Data
Bedeutung
(Link / Act)
Link LED (links):
Konstant orange Gigabit Ethernet Verbindung hergestellt
Konstant grün 100 Mbit Ethernet Verbindung hergestellt
Aus 10 Mbit Ethernet Verbindung hergestellt
Act LED (rechts):
Grün Aktive Datenübertragung
Aus Keine Datenübertragung
Bedeutung
LEDs I/O
reserviert
surfaceCONTROL 3D 32xx

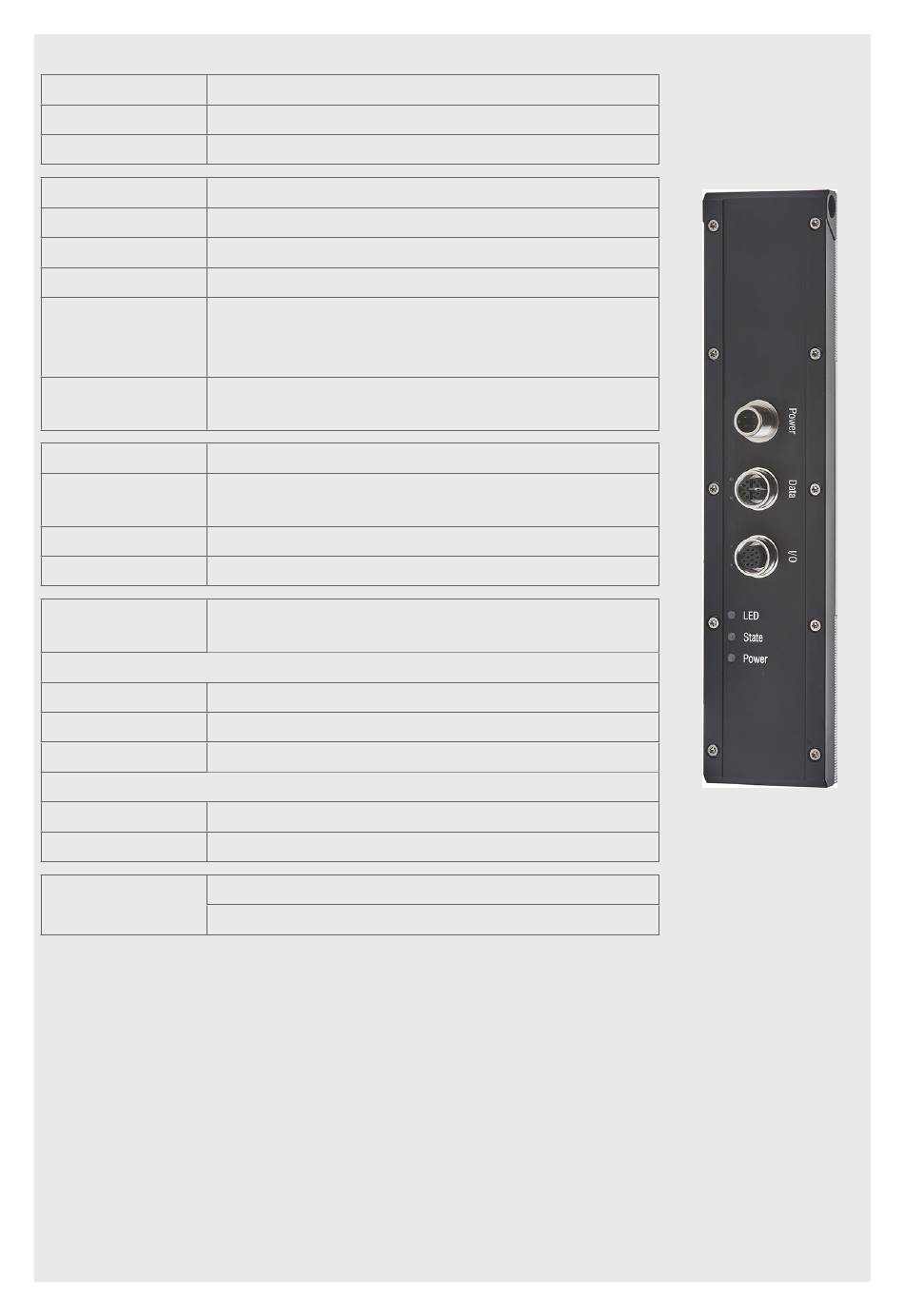

Abb. 9 LED-Anzeigen
Seite 9
