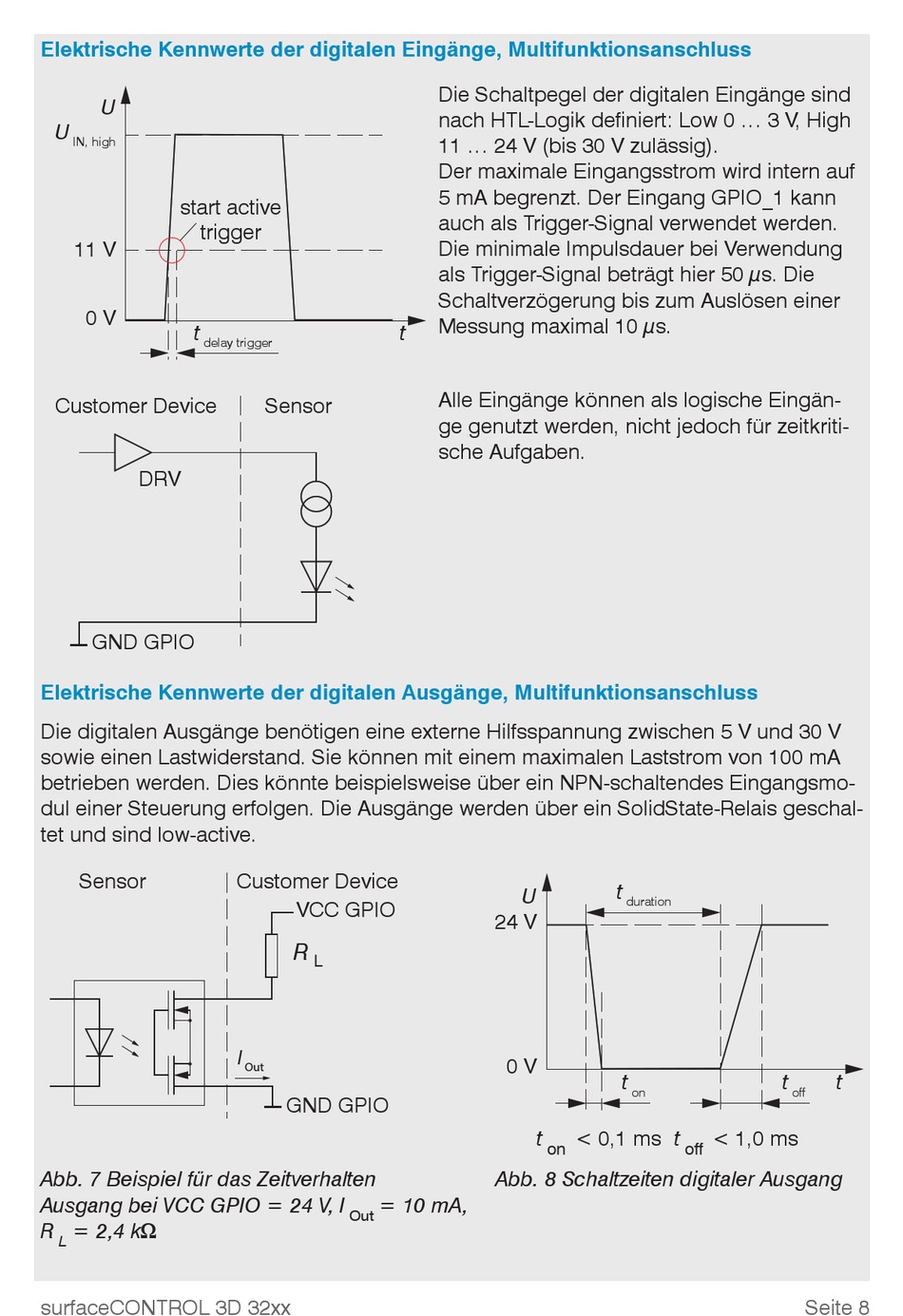

MICRO-EPSILON surfaceCONTROL 3D 32 Serie Montageanleitung Seite 8

Elektrische Kennwerte der digitalen Eingänge, Multifunktionsanschluss
U
U
IN, high
start active
trigger
11 V
0 V
t
delay trigger
Customer Device
DRV
GND GPIO
Elektrische Kennwerte der digitalen Ausgänge, Multifunktionsanschluss
Die digitalen Ausgänge benötigen eine externe Hilfsspannung zwischen 5 V und 30 V
sowie einen Lastwiderstand. Sie können mit einem maximalen Laststrom von 100 mA
betrieben werden. Dies könnte beispielsweise über ein NPN-schaltendes Eingangsmo-
dul einer Steuerung erfolgen. Die Ausgänge werden über ein SolidState-Relais geschal-
tet und sind low-active.
Sensor
Abb. 7 Beispiel für das Zeitverhalten
Ausgang bei VCC GPIO = 24 V, I
R = 2,4 kW
L
surfaceCONTROL 3D 32xx
t
Sensor
Customer Device
VCC GPIO
R
L
I
Out
GND GPIO
= 10 mA,
Out
Die Schaltpegel der digitalen Eingänge sind
nach HTL-Logik definiert: Low 0 ... 3 V, High
11 ... 24 V (bis 30 V zulässig).
Der maximale Eingangsstrom wird intern auf
5 mA begrenzt. Der Eingang GPIO_1 kann
auch als Trigger-Signal verwendet werden.
Die minimale Impulsdauer bei Verwendung
als Trigger-Signal beträgt hier 50 µs. Die
Schaltverzögerung bis zum Auslösen einer
Messung maximal 10 µs.
Alle Eingänge können als logische Eingän-
ge genutzt werden, nicht jedoch für zeitkriti-
sche Aufgaben.
U
24 V
0 V
t < 0,1 ms t
on
Abb. 8 Schaltzeiten digitaler Ausgang
t
duration
t t
on
< 1,0 ms
off
t
off
Seite 8
