Digitale Signale
Die vier digitalen Anschlüsse der Multifunktionsschnittstelle können wahlweise als Ein-
oder Ausgänge fungieren. Die Konfiguration erfolgt über die Software. Alle digitalen
Ports teilen sich eine gemeinsame Masse GND GPIO. Für die Nutzung der Ausgänge
ist eine externe Hilfsspannung (max. 30 V) notwendig.
Die digitalen Signale sind nicht für kurze Signalpulse oder zeitkritische Signale ge-
eignet. Ausnahme ist der Port 1, der in der entsprechenden Konfiguration als Hard-
ware-Trigger für den Start einer Messung genutzt werden kann und direkt mit der
Ablaufsteuerung im Sensor verbunden ist.
Die Funktionalität der digitalen Signale ist programmierbar, siehe Abb. 5.
Neben der Richtung kann für die Ein- und Ausgänge auch die Polarität umgeschaltet
werden. Die digitalen Ausgänge können mit internen Sensorsignalen belegt werden,
um zum Beispiel weitere angeschlossene Geräte zu steuern.

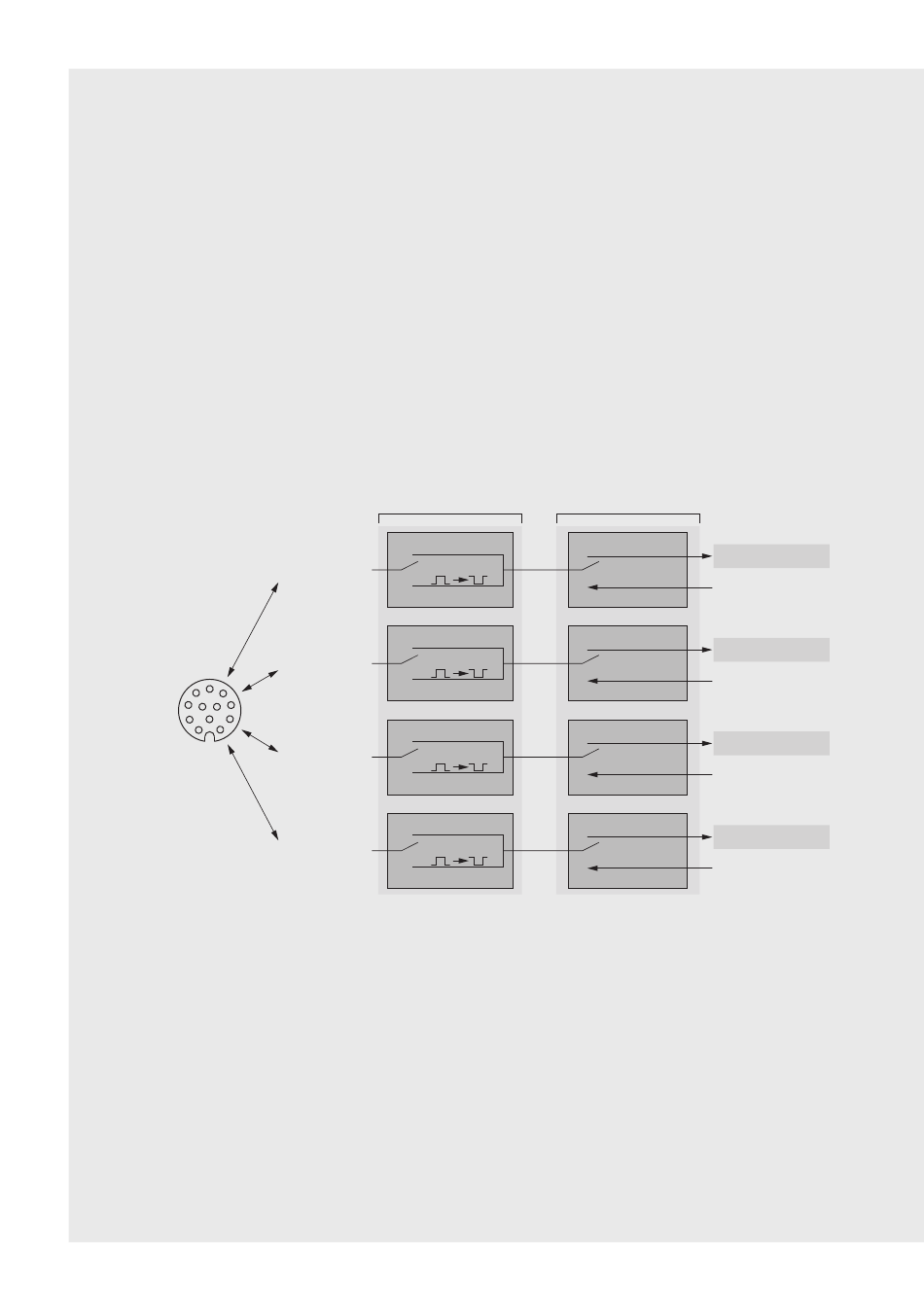

Abb. 5 Programmierbare Ein- und Ausgänge
surfaceCONTROL 3D 32xx
Inverter selection
(software side)
false
(IO) Line 1
true
false
(IO) Line 2
true
false
(IO) Line 3
true
false
(IO) Line 4
true
Direction selection
(software side)
Input
Trigger/GPIO1
(Output) Line 1
Output
Input
(Output) Line 2
Output
Input
(Output) Line 3
Output
Input
(Output) Line 4
Output
GPIO2
GPIO3
GPIO4
