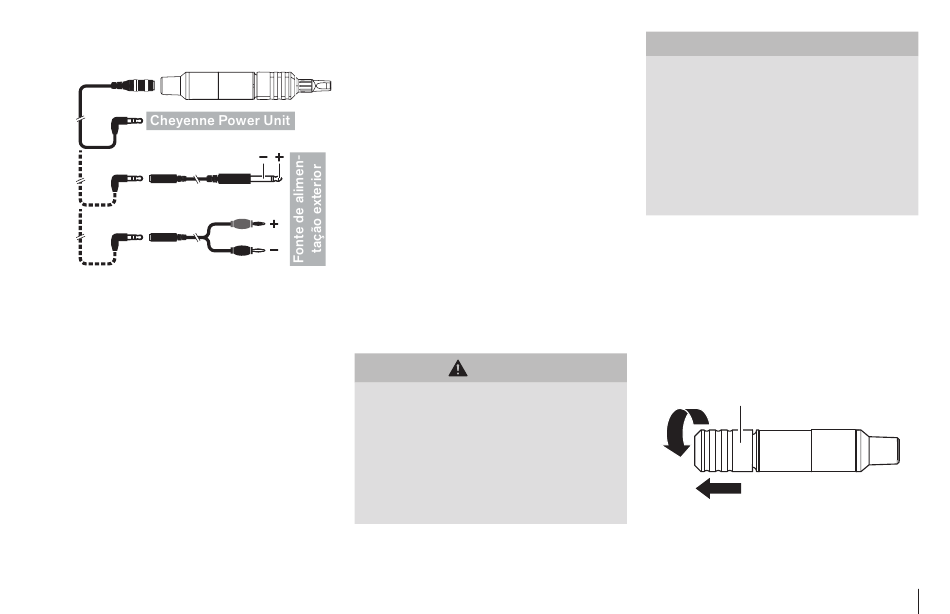

Existem três opções de alimentar a
máquina com tensão:
Cabo adaptador
fornecido
Cabo adaptador Y
1. Conexão a uma Cheyenne Power Unit
com a ajuda do cabo de conexão junta-
mente fornecido (recomendado).
2. Conexão a uma fonte de alimentação
exterior com conector de 6,3-mm,
com a ajuda do adaptador de cabo jun-
tamente fornecido. A fonte de alimen-
tação exterior deve fornecer uma ten-
são contínua de aprox. 6 até 12,5 VCC
e a corrente de partida necessária no
capítulo 4.1 na página 115. Em caso
de mais de aprox. 13,5 V na máquina,
esta desliga automaticamente.
3. Conexão a uma fonte de alimentação
exterior com a ajuda do adaptador de
cabo Y com plugues banana, disponí-
Cheyenne HAWK Pen
vel como opção. O conector tipo ba-
nana vermelho deve ser conectado ao
polo positivo e o conector tipo banana
preto ao polo negativo da fonte de ali-
mentação exterior.
 Ligue o conector jack do cabo de
conexão juntamente
conexão do motor da HAWK Pen.
 Encaixe o conector jack do cabo de
conexão totalmente no conector de
saída da Power Unit.
 Conecte a fonte de alimentação à
corrente elétrica.
 Cubra a Power Unit e o HAWK Pen Tray
com uma película de proteção.
5.4 Aplicar o tubo de proteção
CUIDADO
Infecção por tubos de proteção conta-
minados
A falta de trocar o tubo de proteção para
a pega pode resultar na transmissão de
doenças.
 Utilize para cada cliente um novo
tubo de proteção para a pega.
Danos no motor devido a líquidos
Se entrar líquido no interior do motor
ou na conexão, os componentes
elétricos e mecânicos podem ficar
corroídos.
fornecido à
 Utilize sempre um tubo de proteção (1)
de dimensões adequadas (veja o
capítulo 4.3 na página 115).
 Remova o cabo de conexão da sua má-
quina de tatuagem.
 Corte um pedaço de tubo de proteção
com um comprimento suficiente.
 Insira este pedaço de tubo de proteção
totalmente sobre o cabo de conexão
 Desparafuse a pega (1) totalmente do
motor.
 Conecte o cabo de conexão novamen-
te à máquina com o tubo de proteção
colocado.
ATENÇÃO
