Wilo Isar BOOST5- E-3-2G Einbau- Und Betriebsanleitung Seite 8

de
7. Abdeckungen an den Halterungen der Druck- und Saugan-
schlüsse montieren.
5.3 Elektrischer Anschluss
GEFAHR
Lebensgefahr durch elektrischen Strom!
Unsachgemäßer elektrischer Anschluss kann zum
Stromschlag führen.
• Elektrische Arbeiten durch eine Elektrofachkraft
ausführen lassen.
• Unfallverhütungsvorschriften einhalten.
• Lokale Vorschriften einhalten.
• Fehlerstrom-Schutzschalter (30 mA, Klasse A) installieren.
• Erdungsanschluss auf vorschriftsgemäße Installation prüfen.
• Sicherstellen, dass die Stromversorgung den Angaben auf dem
Typenschild entsprechen.
5.3.1 Erweiterungskarte anschließen
GEFAHR
Lebensgefahr durch elektrischen Strom!
• Vor sämtlichen Arbeiten Stecker aus der Span-
nungsversorgung ziehen.
• Elektrische Arbeiten durch eine Elektrofachkraft
ausführen lassen.
• Lokale Vorschriften einhalten.
VORSICHT
Sachschaden durch unsachgemäße Installati-
on!
• An die Erweiterungskarte angeschlossene Geräte
sind ausschließlich mit separater Kleinspannung
(separated extra-low voltage, SELV) zu betrei-
ben.

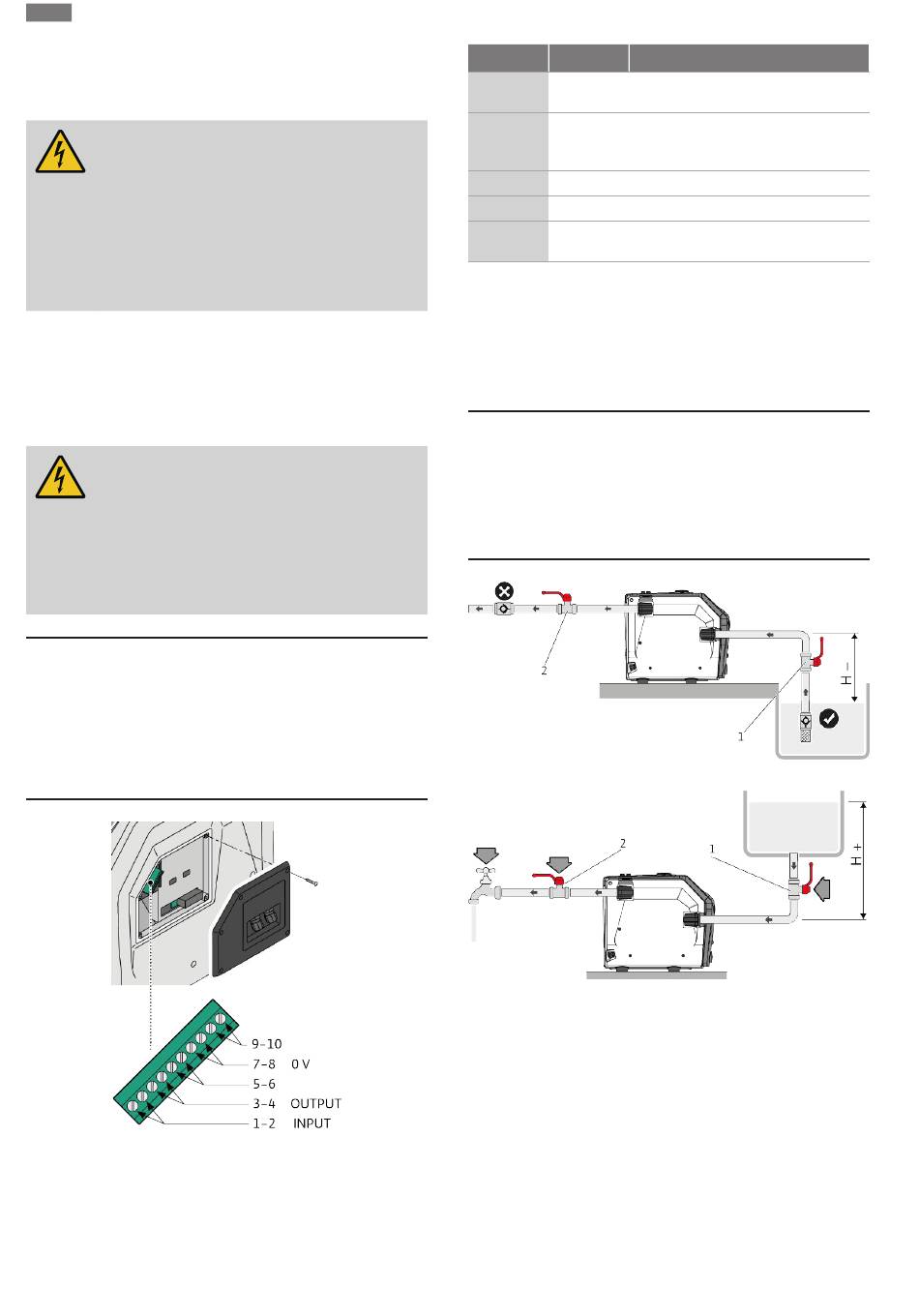

Fig. 6: Anschlüsse Erweiterungskarte
1. Befestigungsschrauben an der Abdeckung entfernen.
2. Um Zugang zur Klemmenleiste der Erweiterungskarte zu er-
halten, Abdeckung teilweise entfernen.
8
Klemme Beschreibung
1-2 Eingang Pegelmeldung. Bei fehlendem Signal
überbrücken
3-4 Ausgang Alarmsignal. Max. 0,3 A bei 230 V
Wechselstrom / 1 A bei 30 V Gleich-
strom
5-6 RS 485 Kommunikation MASTER / SLAVE
7-8 0 V Nicht angeschlossen
9-10 SLAVE Wenn überbrückt, wird der Inverter
zum SLAVE
6 Inbetriebnahme
6.1 Betriebsarten
Das Produkt kann im Saugbetrieb (Pumpe oberhalb des Wasser-
spiegels) und im Lastbetrieb (Pumpe unterhalb des Wasserspiegels)
betrieben werden.
VORSICHT
Sachschaden durch Trockenlauf!
Bei einem Trockenlauf der Pumpe werden die Glei-
tringdichtungen beschädigt.
• Pumpe vor Inbetriebnahme mit Wasser befüllen
und entlüften.
Fig. 7: Saugbetrieb
Fig. 8: Lastbetrieb
Einbau- und Betriebsanleitung • Isar BOOST5 • Ed.01/2025-06
