Sicherheitshandschuhe gegen Schnittverletzungen
–
Schutzhelm (beim Einsatz von Hebemitteln)
• Am Einsatzort geltende Gesetze und Vorschriften zur Arbeitssi-
cherheit und Unfallverhütung einhalten.
• Das Produkt vom Stromnetz trennen und gegen unbefugtes
Wiedereinschalten sichern.
• Alle drehenden Teile müssen stillstehen.
• Absperrschieber im Zulauf und in der Druckleitung schließen.
• In geschlossenen Räumen für ausreichende Belüftung sorgen.
• Sicherstellen, dass keine Explosionsgefahr besteht, wenn jegli-
che Art von Schweißarbeiten oder Arbeiten mit elektrischen
Geräten durchgeführt wird.
1.9 Wartungsarbeiten
• Schutzausrüstung tragen:
–
Geschlossene Schutzbrille
–
Sicherheitsschuhe
–
Sicherheitshandschuhe gegen Schnittverletzungen
• Am Einsatzort geltende Gesetze und Vorschriften zur Arbeitssi-
cherheit und Unfallverhütung einhalten.
• Die in der Einbau- und Betriebsanleitung beschriebene Vorge-
hensweise zum Stillsetzen des Produkts/der Anlage einhalten.
• Für Wartung und Reparatur dürfen nur Originalteile des Herstel-
lers verwendet werden. Die Verwendung von anderen als Origi-
nalteilen entbindet den Hersteller von jeglicher Haftung.
• Das Produkt vom Stromnetz trennen und gegen unbefugtes
Wiedereinschalten sichern.
• Alle drehenden Teile müssen stillstehen.
• Absperrschieber im Zulauf und in der Druckleitung schließen.
• Werkzeuge an den dafür vorgesehenen Orten aufbewahren.
• Nach Abschluss der Arbeiten alle Sicherheits- und Überwa-
chungseinrichtungen wieder anbringen und auf eine korrekte
Funktion prüfen.
2 Produktbeschreibung
2.1 Beschreibung
• Kompaktes, leises und hochleistungsfähiges Pumpensystem.
• Elektrisches System mit intelligenter und intuitiver Produkt-
steuerung.
–
Durch verbrauchsabhängige Anpassung der Pumpendrehzahl
wird der Systemdruck konstant gehalten.
–
Das Produkt steuert die hydraulischen und elektrischen Be-
triebsparameter und schützt vor Fehlfunktionen.
Einbau- und Betriebsanleitung • Isar BOOST5 • Ed.01/2025-06

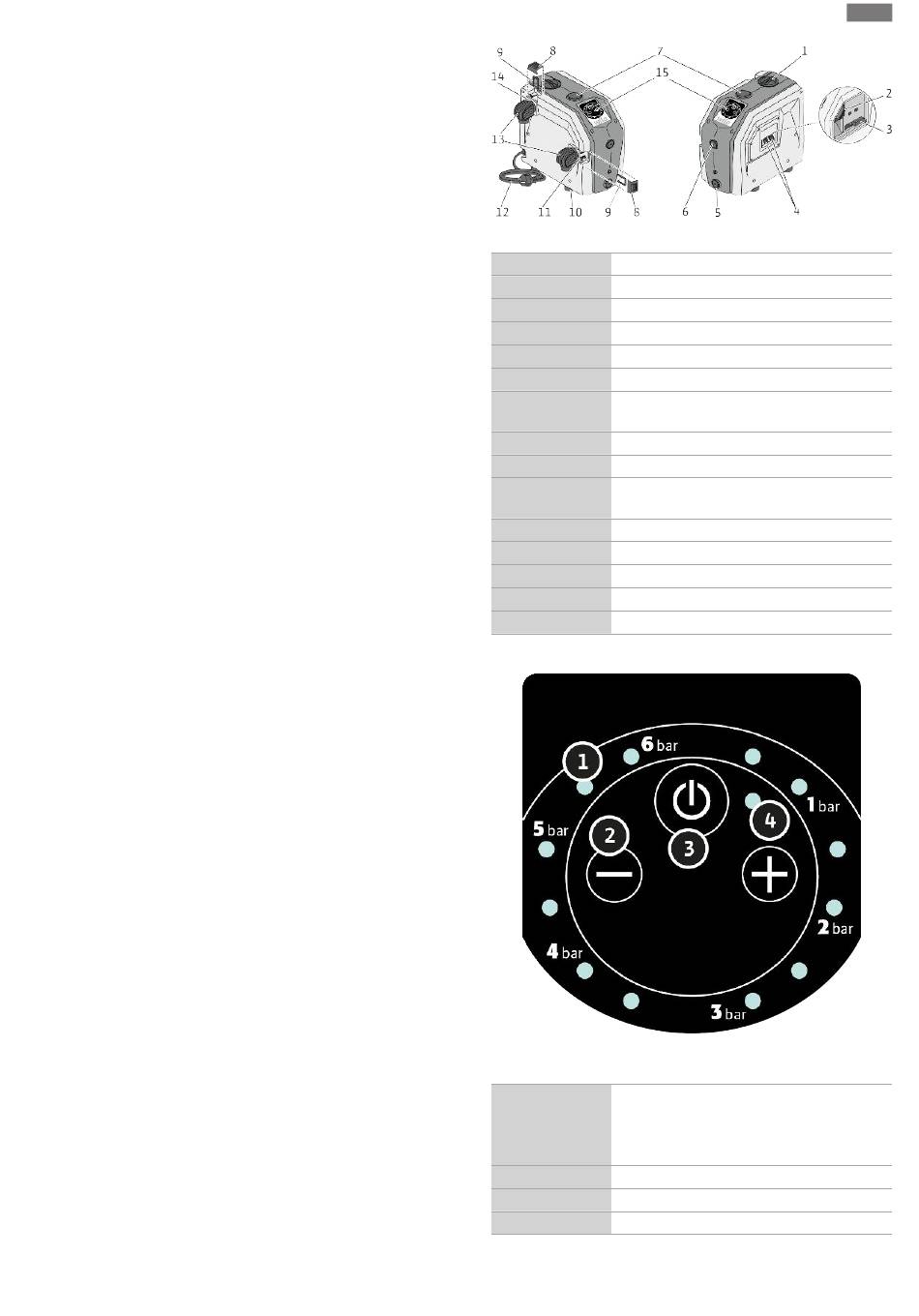

Fig. 1: Produktübersicht
1 Verschluss Auffüllöffnung
2 Erweiterungskarte
3 Sicherung (12 A)
4 Kabeldurchführung Ein-/Ausgang
5 Verschluss Ablassschraube
6 Entlüftungsschraube
7 Verschluss Membran-Druckausdehnungsge-
fäß
8 Abdeckung Druck-/Sauganschluss
9 Haltebügel Druck-/Sauganschluss
10 höhenverstellbare Standfüße (schwingungs-
dämpfend)
11 Sauganschluss
12 Netzkabel
13 drehbarer Anschlussbogen
14 Druckanschluss
15 Bedienfeld
2.2 Beschreibung Bedienfeld
Fig. 2: Bedienfeld
1 LEDs: „Betriebszustand"
• Anzeige Druckeinstellung
• Betrieb
• Fehler oder Alarm
2 Bedientasten: „+" und „-"
3 Bedientaste: „Ein/Aus"
4 LED: „Systemstatus" (grün und rot)
