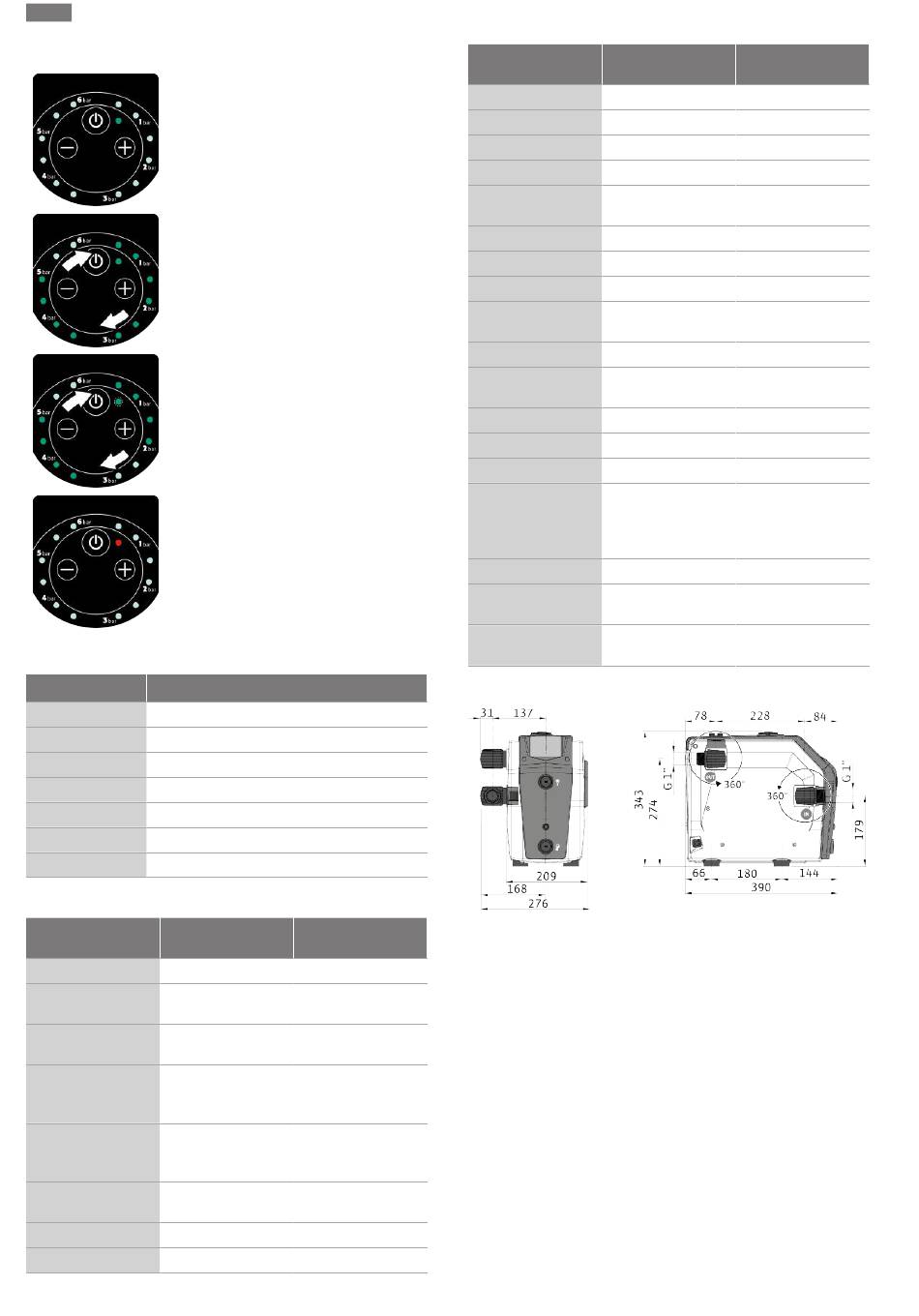

Wilo Isar BOOST5- E-3-2G Einbau- Und Betriebsanleitung Seite 6

de
2.2.1 Beschreibung Betriebszustände
Anlage betriebsbereit
• Anlage ist eingeschaltet und nicht in
Betrieb.
• LEDs „Betriebszustand" sind ausge-
schaltet.
• LED „Systemstatus" leuchtet dauerhaft
grün.
Anlage in Betrieb
• Anlage ist eingeschaltet und in Betrieb.
• LEDs „Betriebszustand" laufen im Kreis.
• LED „Systemstatus" leuchtet dauerhaft
grün.
Anlage schaltet sich ab
• Anlage fährt herunter.
• LEDs „Betriebszustand" laufen im Kreis.
• LED „Systemstatus" blinkt grün.
Systemfehler/ -alarm
• Anlage ist eingeschaltet, aber nicht Be-
triebsbereit.
• LEDs „Betriebszustand" sind ausge-
schaltet.
• LED „Systemstatus" leuchtet dauerhaft
rot.
2.3 Typenschlüssel
Beispiel: Wilo-Isar BOOST5-E-3-2G
Wilo Markenbezeichnung
Isar Druckerhöhungsanlage
BOOST Verwendung im Haushalt
5 Eingebaute Pumpensteuerung
E Elektronisch geregelt
3 oder 5 Nennvolumenstrom in m
2G 2. Generation
2.4 Technische Daten
Wilo-Isar BOOST5-
E-3-2G
Allgemein
Abmessungen 390x276x343 mm
(L×B×H)
Nettogewicht 15 kg
(±10 %)
Zulässiges Förder- Reinwasser (max.
medium Chlorgehalt 0,2 mg/
L)
Schallpegel 55 dB(A) Schalldruck
bei 1 m im Normal-
betrieb
Anschluss Drucksei- G1"
te
Anschluss Saugseite G1"
Druck
6
2.5
3
/h
Fig. 3: Abmessungen
Wilo-Isar BOOST5-
E-5-2G
2.6
•
390x276x343 mm •
•
•
16 kg
•
Reinwasser (max.
Chlorgehalt 0,2 mg/
3
L)
3.1
55 dB(A) Schalldruck
bei 1 m im Normal-
Wilo-Isar BOOST5 ist eine automatische Druckerhöhungsanlage
betrieb
mit variabler Drehzahlfunktion einschließlich:
G1" •
•
G1"
•
•
Wilo-Isar BOOST5-
E-3-2G
Max. Betriebsdruck 5 bar
Max. Vorlaufdruck 4 bar (H+)
Max. Fördermenge Siehe Typenschild
Max. Förderhöhe Siehe Typenschild
Absaugung geodäti- 8 m (H-)
sche Höhe
Einschaltdruck 1 bar
Temperatur
Medientemperatur 0 °C bis +40 °C
Umgebungstempe- 0 °C bis +40 °C
ratur
Elektrische Daten
Spannung 1 ~ 230 V Wechsel-
strom
Frequenz 50/60 Hz
Leistungsaufnahme Siehe Typenschild
Nennstrom Siehe Typenschild
Alarm-Relaiskontakt Max 0,3 A bei 230
V Wechselstrom/
Max 1 A bei 30
V Gleichstrom
Schutzart IPX4
Motorschutz Schutzsicherung
max. 12 A
Stromzuführungs- 1,5 m
leitung
Abmessungen
Lieferumfang
Druckerhöhungsanlage
2 Hydraulikanschlüsse G1"
Haltebügel Druckanschlüsse
Dichtungen
Einbau- und Betriebsanleitung
Einsatz/Verwendung
Bestimmungsgemäße Verwendung
einer hocheffizienten selbstansaugenden Pumpe mit Elektro-
motor,
einem Membran-Druckausdehnungsgefäß,
Druck- und Volumenstromsensoren,
einem Rückflussverhinderer im Sauganschluss.
Einbau- und Betriebsanleitung • Isar BOOST5 • Ed.01/2025-06
Wilo-Isar BOOST5-
E-5-2G
6 bar
4 bar (H+)
Siehe Typenschild
Siehe Typenschild
8 m (H-)
1 bar
0 °C bis +40 °C
0 °C bis +40 °C
1 ~ 230 V Wechsel-
strom
50/60 Hz
Siehe Typenschild
Siehe Typenschild
Max 0,3 A bei 230
V Wechselstrom/
Max 1 A bei 30
V Gleichstrom
IPX4
Schutzsicherung
max. 12 A
1,5 m
