Vaillant aroTHERM plus VWL 105/8.1 A Installations- Und Wartungsanleitung Seite 9

4 Kompressor
5 Expansionsventil

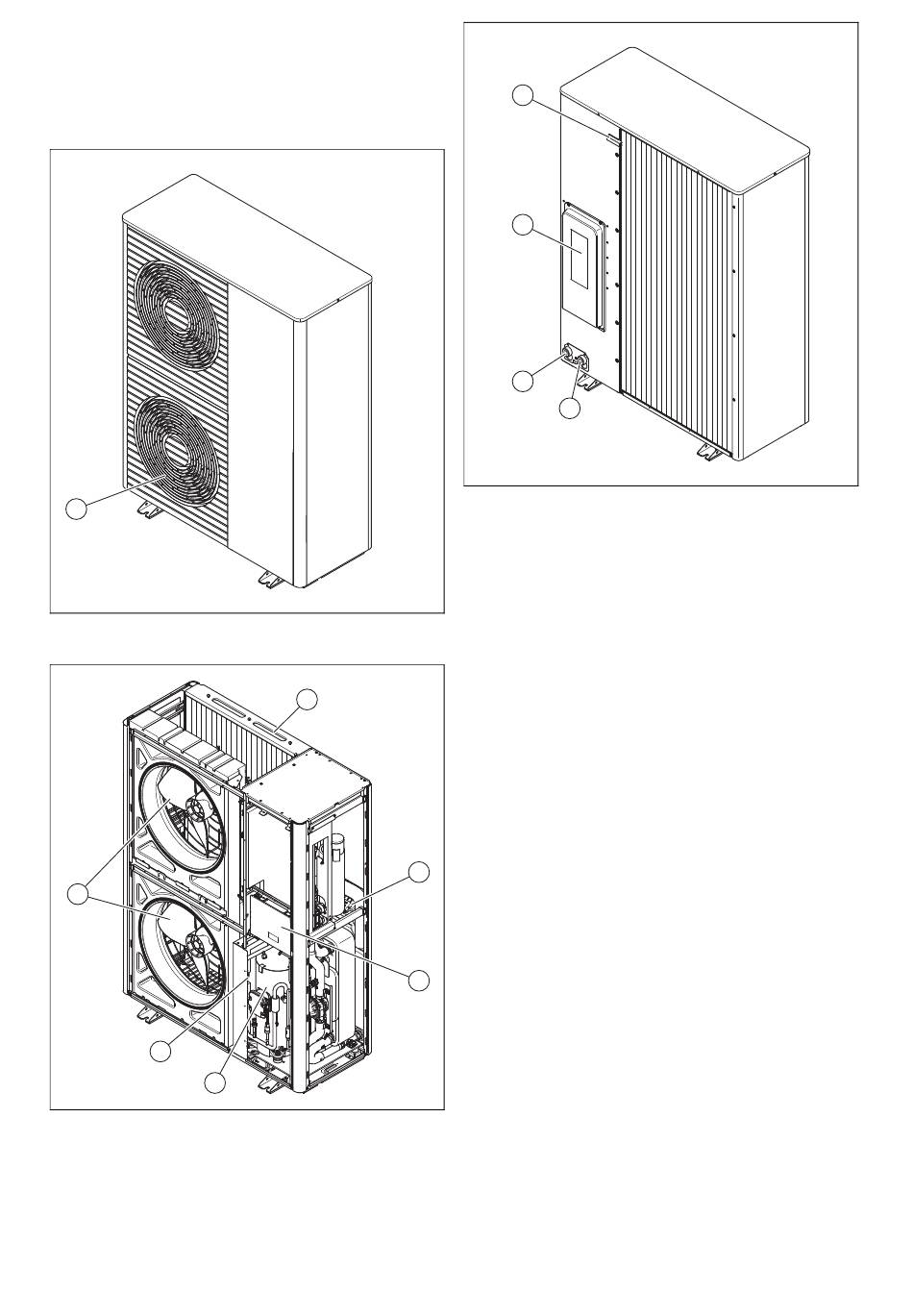

3.5 Aufbau des Produkts
3.5.1 Gerät
1
1 Luftaustrittsgitter
6
5
4
1 Verdampfer
2 Leiterplatte INSTALLER
BOARD
3 Leiterplatte HMU
8000035176_02 Installations- und Wartungsanleitung
6 Verdampfer
1
2
3
4 Kompressorbaugruppe
5 Baugruppe INVERTER
6 Ventilator
1
2
3
4
1 Temperatursensor am
Lufteintritt
2 Abdeckung der elektri-
schen Anschlüsse
3 Anschluss für Heizungs-
rücklauf, G 1 1/4"
4 Anschluss für Heizungs-
vorlauf, G 1 1/4"
9
