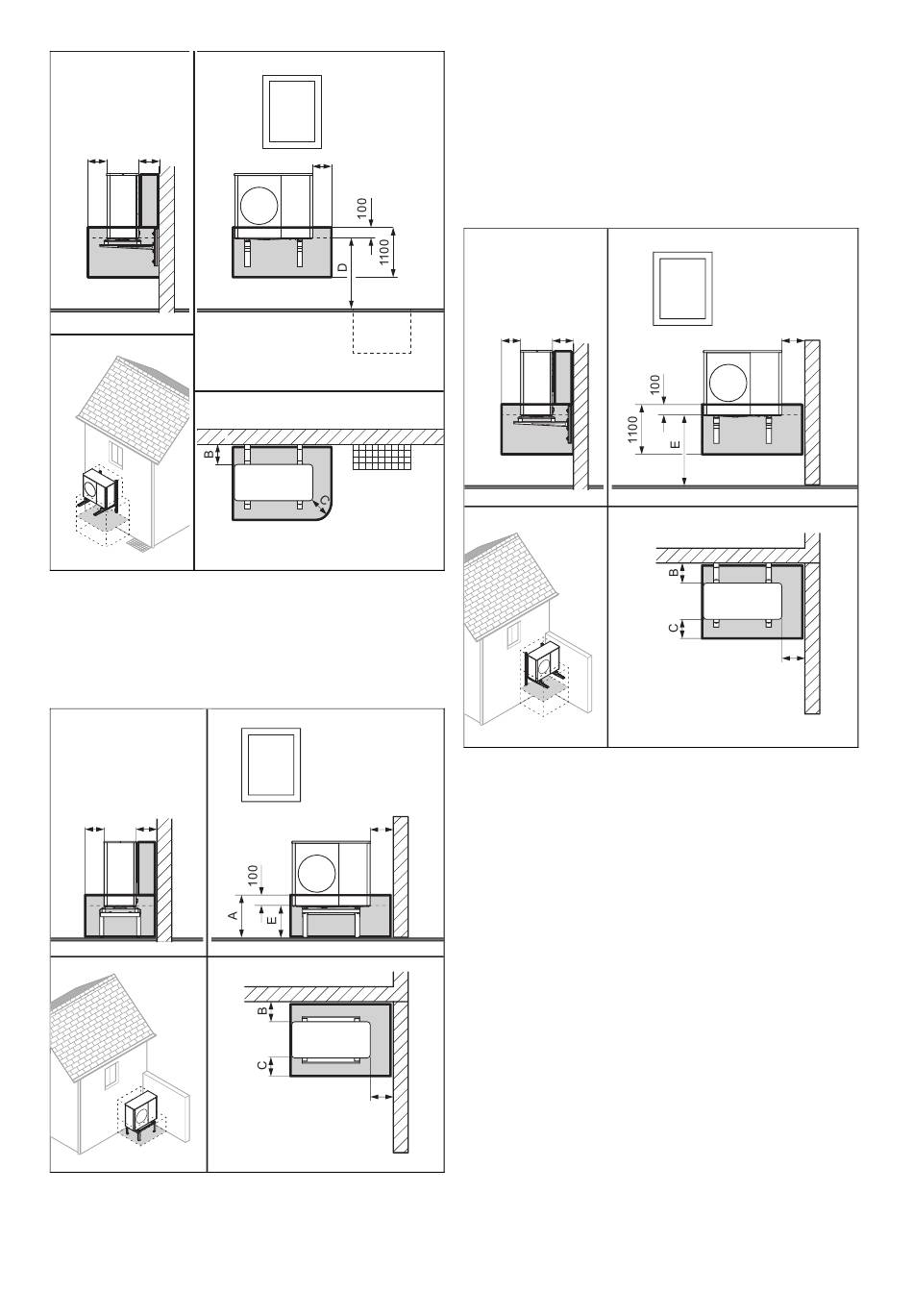

4.4.6.2 Wandmontage > 1.000 mm
C B
C 500 mm
Montagehöhe ≥ 400 mm, Montage in einer
4.4.7
rechten Gebäudeecke
4.4.7.1 Montagehöhe 400 bis 1.000 mm
C B
C 500 mm
D Mindestabstände
(→ Kapitel 5.4)
8000035176_02 Installations- und Wartungsanleitung
C
D > 1.000 mm
D
D
E 400 bis 1.000 mm
Geeignet für Wandmontage oder Montage mit Erhöhungsso-
ckel.
Bei einem Abstand ≤ 1.000 mm zur Seitenwand gilt der
Schutzbereich bis zur Seitenwand. Beachten Sie die
Mindestabstände. (→ Kapitel 5.4)
Bei einem Abstand > 1.000 mm zur Rück- oder Seitenwand
ist die Konfiguration als freistehende Montage zu berücksich-
tigen.
4.4.7.2 Wandmontage > 1.000 mm
C B
C 500 mm
D Mindestabstände
(→ Kapitel 5.4)
Bei einem Abstand ≤ 1.000 mm zur Seitenwand gilt der
Schutzbereich bis zur Seitenwand. Beachten Sie die
Mindestabstände. (→ Kapitel 5.4)
Bei einem Abstand > 1.000 mm zur Rück- oder Seitenwand
ist die Konfiguration als freistehende Montage zu berücksich-
tigen.
D
D
E > 1.000 mm
