Altezza di montaggio ≥ 400 mm, montaggio
4.3.8
in un angolo sinistro dell'edificio

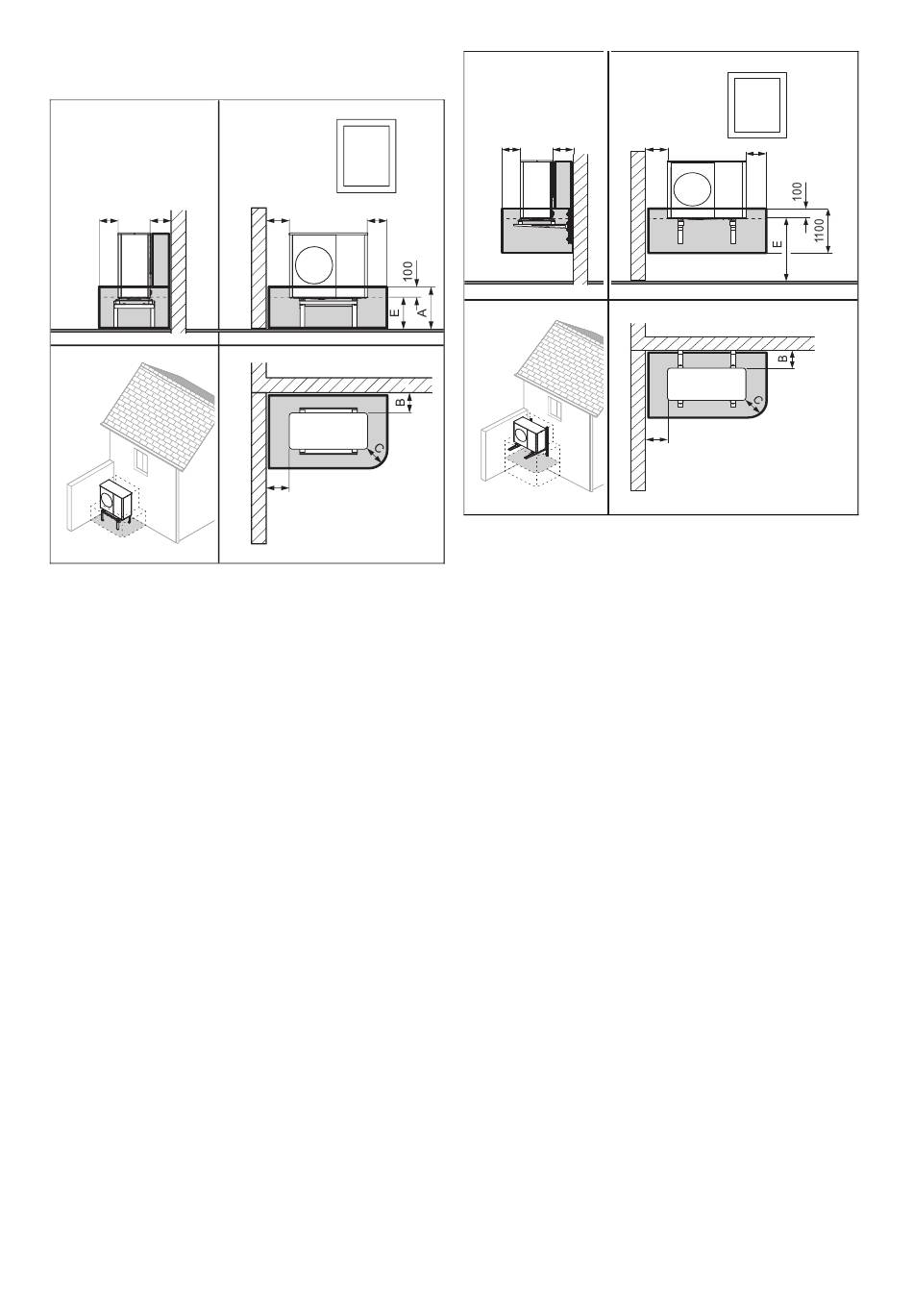

4.3.8.1 Altezza di montaggio da 400 a 1.000 mm
C B
C 500 mm
D Distanze minime
(→ Capitolo 5.4)
Adatto per montaggio a parete o montaggio con zoccolo di
rialzo.
Con una distanza ≤ 1.000 mm dalla parete laterale, l'area di
sicurezza vale fino alla parete laterale. Osservare le distanze
minime. (→ Capitolo 5.4)
Con una distanza > 1.000 mm dalla parete posteriore o late-
rale, occorre considerare la configurazione come montaggio
indipendente.
8000035176_02 Istruzioni per l'installazione e la manutenzione
D C
D
E Da 400 a 1.000
4.3.8.2 Montaggio a parete > 1.000 mm
C B
C 500 mm
D Distanze minime
(→ Capitolo 5.4)
Con una distanza ≤ 1.000 mm dalla parete laterale, l'area di
sicurezza vale fino alla parete laterale. Osservare le distanze
minime. (→ Capitolo 5.4)
Con una distanza > 1.000 mm dalla parete posteriore o late-
rale, occorre considerare la configurazione come montaggio
indipendente.
D
C
D
E > 1.000 mm
115
