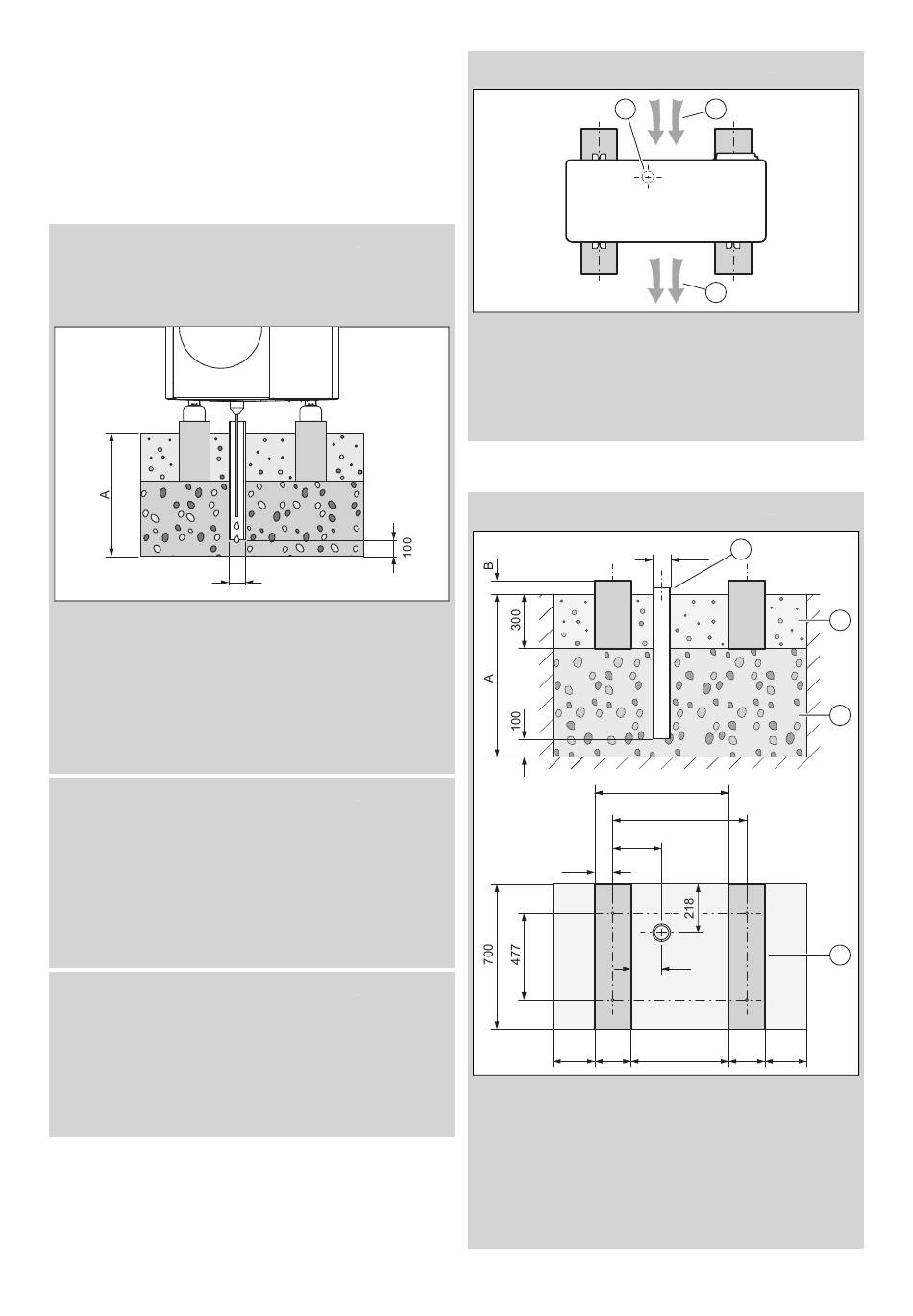

5.9
Prévoir une évacuation des condensats
Les condensats qui se forment peuvent être évacués via une
descente pluviale, une bouche d'égout, un drain de balcon,
un drain de toiture qui débouche dans une canalisation des
eaux usées, un puisard ou un puits perdu. Les bouches et
les drains pour eaux pluviales avec ouverture ne présentent
pas de danger à partir du moment où ils se situent dans le
périmètre de protection.
Quel que soit le type d'installation, il faut faire en sorte que
l'évacuation des condensats soit à l'abri du gel.
Validité: Montage au sol
En cas de montage au sol, les condensats doivent être
acheminés dans un lit de gravier hors gel via un tube de
chute.
Dans une région où le sol gèle, la cote A ≥ 1 000 mm et si le
sol ne gèle pas, la cote A ≥ 600 mm.
Le tube de chute doit déboucher dans un lit de gravier suffi-
samment large pour que les condensats puissent s'écouler
librement.
Pour éviter que les condensats ne gèlent, le filament chauf-
fant doit être enfilé dans le tube de chute par l'entonnoir
d'évacuation des condensats.
Validité: Montage mural
En cas de montage mural, les condensats peuvent débou-
cher dans un lit de gravier situé sous le produit.
Les condensats peuvent aussi déboucher dans une des-
cente pluviale via une conduite d'écoulement des conden-
sats. Dans ce cas et en fonction des conditions locales, il
faut utiliser un chauffage d'appoint des conduites électrique
(accessoires en option) pour garder la conduite d'écoule-
ment des condensats hors gel.
Validité: Montage sur toit plat
En cas de montage sur toit plat, les condensats peuvent
aussi déboucher dans une descente pluviale ou un drain de
toiture via une conduite d'écoulement des condensats. Dans
ce cas et en fonction des conditions locales, il faut utiliser un
chauffage d'appoint des conduites électrique (accessoires
en option) pour garder la conduite d'écoulement des conden-
sats hors gel.
76
100
5.10
Planifier les fondations
Validité: Montage au sol
1
▶
Veillez à la position et à l'orientation ultérieures du pro-
duit sur les fondations, comme indiqué sur l'image.
▶
Veillez à ce que la position (1) de l'évacuation des
condensats ne soit pas centrée entre les fondations.
▶
Notez que l'entrée d'air (2) se trouve à l'arrière et la
sortie d'air (3) à l'avant du produit.
5.11
Réalisation des fondations
Validité: Montage au sol
270
120
210
240
▶
Creusez une fosse dans le sol. Vous trouverez les
cotes recommandées dans l'illustration.
▶
Posez une première couche de gravillons perméables à
l'eau de 100 mm (3).
▶
Mettez en place un tube de chute (1) en regard de
l'évacuation des condensats.
▶
Posez une deuxième couche de gravillons perméables
à l'eau.
Notice d'installation et de maintenance 8000035176_02
2
3
1
Ø100
740
740
150
500
240
210
2
3
4
