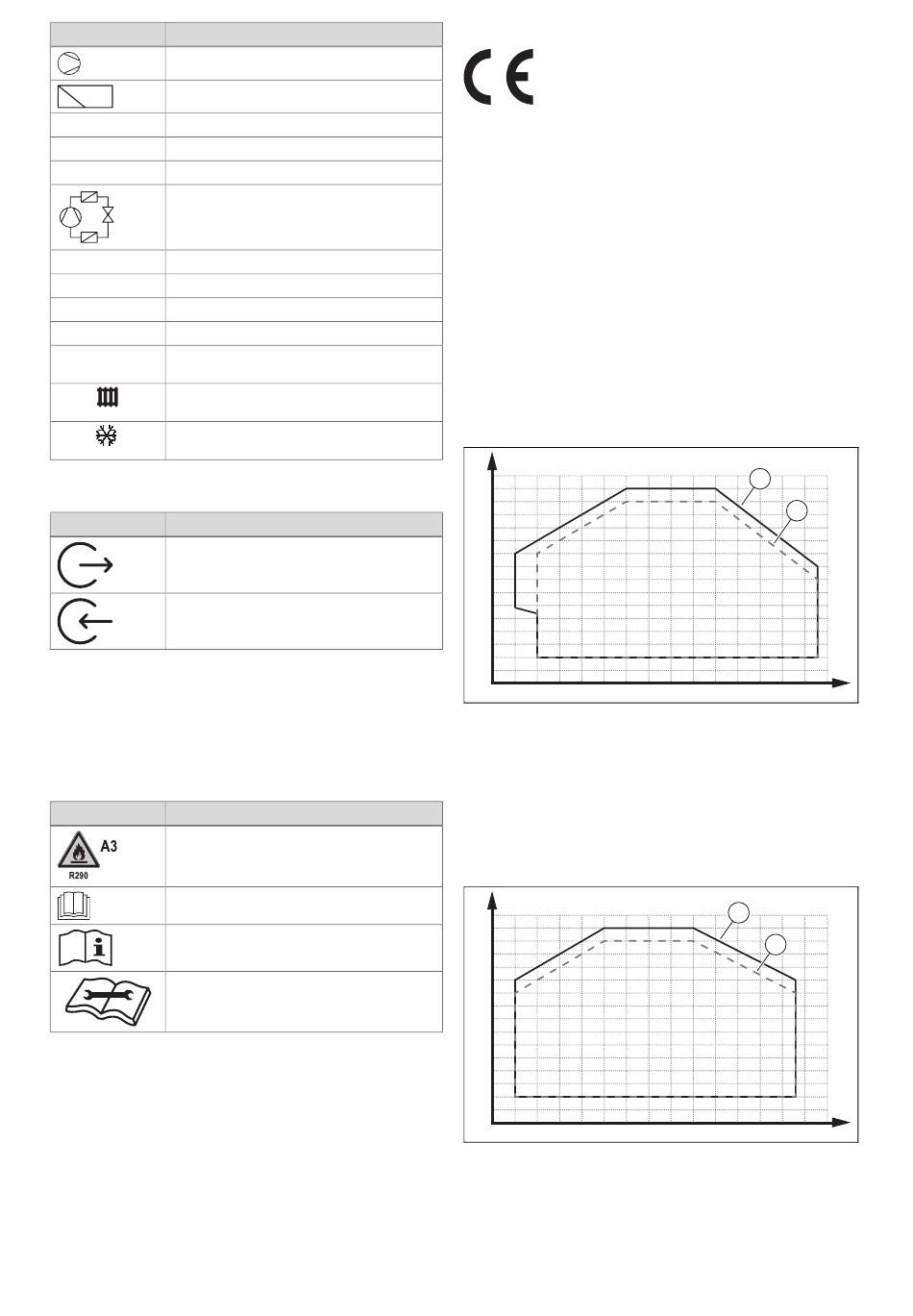

Indicazione
Significato
Compressore
Centralina
I max
Corrente misurata, max
I
Corrente di spunto
MPa (bar)
Pressione di esercizio consentita
Circuito frigorigeno
R290
Tipo di refrigerante
GWP
Global Warming Potential
kg
Quantità di riempimento
t CO
CO
equivalente
2
2
Ax/Wxx
Temperatura di entrata aria x °C e tempera-
tura di mandata del riscaldamento xx °C
Coefficiente di rendimento / modo riscalda-
COP /
mento
Grado di rendimento energetico / modo
EER /
raffrescamento
3.7
Simboli dei collegamenti
Simbolo
collegamento
Mandata del riscaldamento, dall'unità ester-
na all'unità interna
Ritorno del riscaldamento, dall'unità interna
all'unità esterna
3.8
Adesivo di avvertimento
Sul prodotto sono applicate in più punti decalcomanie di av-
vertimento rilevanti per la sicurezza. Le decalcomanie di av-
vertimento riportano le regole di comportamento nell'uso del
refrigerante R290. Le decalcomanie di avvertimento non de-
vono essere rimosse.
Simbolo
Significato
Avvertimento di sostanze infiammabili in
relazione al refrigerante R290.
Leggere le istruzioni.
Avvertenza di sicurezza, leggere le istruzioni.
Avvertenza di servizio, leggere le istruzioni.
8000035176_02 Istruzioni per l'installazione e la manutenzione
3.9
Marcatura CE
Con la marcatura CE viene certificato che i prodotti, confor-
memente alla dichiarazione di conformità, soddisfano i requi-
siti fondamentali delle pertinenti direttive dell'UE in vigore.
La dichiarazione di conformità può essere richiesta al produt-
tore.
3.10
Limiti d'impiego
Il prodotto lavora tra una temperatura esterna minima e mas-
sima. Queste temperature esterne definiscono i limiti d'impie-
go per il modo riscaldamento, la produzione di acqua calda
sanitaria e il modo raffrescamento. L'esercizio al di fuori dei
limiti d'impiego provoca lo spegnimento del prodotto.
3.10.1 Limiti d'impiego, modo riscaldamento
Nel modo riscaldamento il prodotto funziona con temperatu-
re esterne da -25 °C a 43 °C.
B
80
70
60
50
40
30
20
10
0
-30
-20
-10
0
A
Temperatura esterna
1
Limiti di utilizzo, funzio-
namento normale riscal-
damento
3.10.2 Limiti d'impiego, produzione di acqua calda
Nella produzione di acqua calda, il prodotto lavora a tempe-
rature esterne tra -20° C e 43° C.
B
80
70
60
50
40
30
20
10
0
-20
-10
0
A
Temperatura esterna
1
Limiti di utilizzo, funzio-
namento normale ACS
1
2
10
20
30
40
B
Temperatura acqua di
riscaldamento
2
Limiti di utilizzo, fase di
avvio riscaldamento
1
2
10
20
30
40
B
Temperatura acqua di
riscaldamento
2
Limiti di utilizzo, fase di
avvio ACS
A
A
50
109
