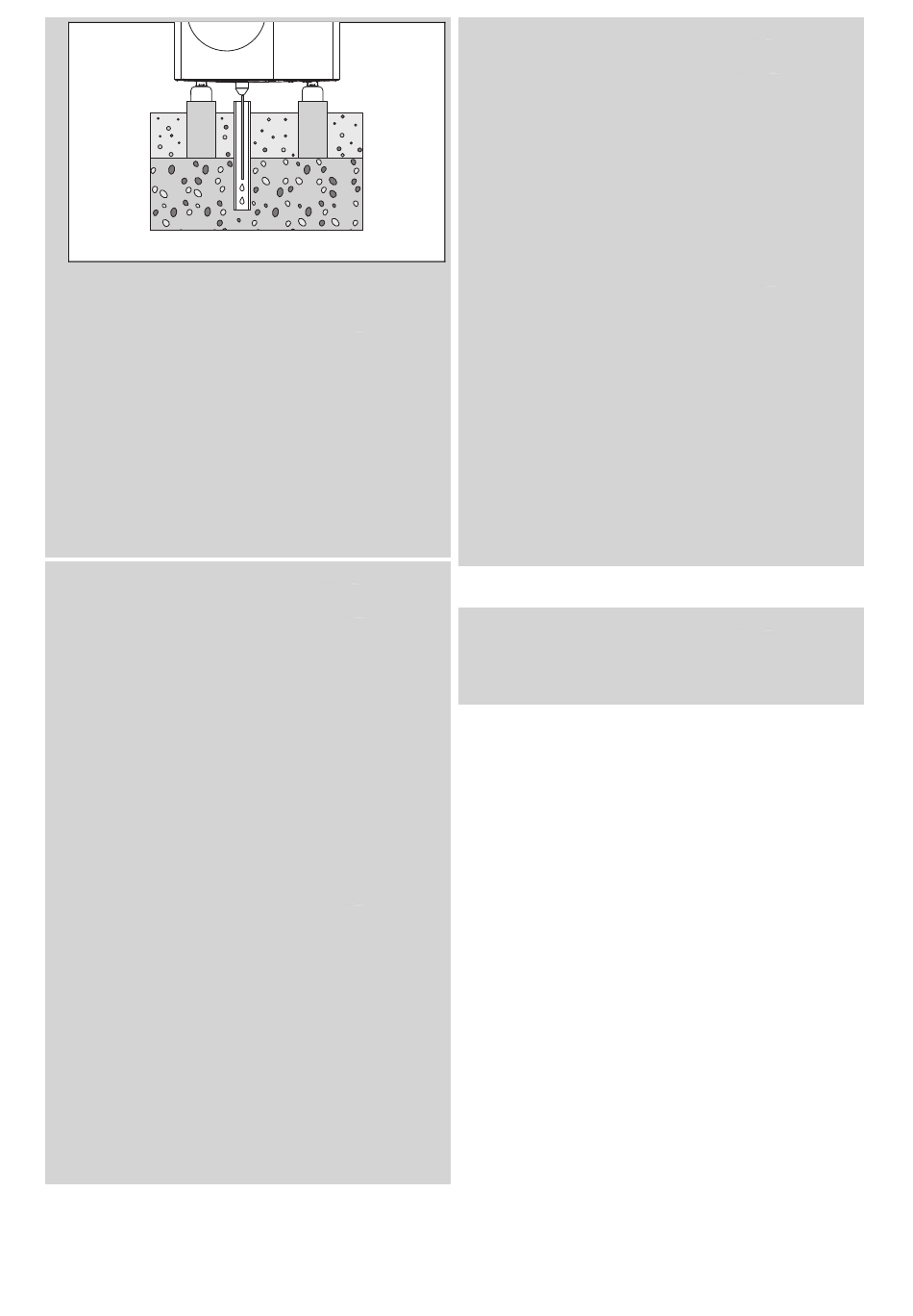

Stellen Sie sicher, dass der Kondensatablauftrichter
mittig über dem Fallrohr im Kiesbett positioniert ist.
Bedingung: Ausführung mit Ablaufleitung
▶
Installieren Sie diese Ausführung nur in Regionen
ohne Bodenfrost.
▶
Montieren Sie den Kondensatablauftrichter (3) und
den Adapter (2) aus dem Beipack.
▶
Schließen Sie Ablaufleitung an den Adapter an.
▶
Schieben Sie den Heizdraht (1) von innen durch den
Kondensatablauftrichter und den Adapter in die Ab-
laufleitung.
▶
Justieren Sie den innenliegenden Heizdraht so, dass
die Schlaufe (4) konzentrisch zum Loch im Boden-
blech liegt.
Gültigkeit: Wandmontage
Bedingung: Ausführung ohne Ablaufleitung
▶
Montieren Sie den Kondensatablauftrichter (3) aus
dem Beipack.
▶
Schieben Sie den Heizdraht (1) von innen durch den
Kondensatablauftrichter nach außen.
▶
Schieben Sie das Ende des Heizdrahts so weit von
außen durch den Kondensatablauftrichter nach innen
zurück, bis ein U-förmiger Bogen im Kondensatablauf-
trichter verbleibt.
▶
Justieren Sie den innenliegenden Heizdraht so, dass
die Schlaufe (4) konzentrisch zum Loch im Boden-
blech liegt.
▶
Nutzen Sie ein Kiesbett unterhalb des Produkts, um
das Kondensat abzuführen.
Bedingung: Ausführung mit Ablaufleitung
▶
Montieren Sie den Kondensatablauftrichter (3) und
den Adapter (2) aus dem Beipack.
▶
Schließen Sie Ablaufleitung an den Adapter und an
ein Regenfallrohr an. Achten Sie dabei auf ein ausrei-
chendes Gefälle.
▶
Schieben Sie den Heizdraht (1) von innen durch den
Kondensatablauftrichter und den Adapter in die Ab-
laufleitung.
▶
Justieren Sie den innenliegenden Heizdraht so, dass
die Schlaufe (4) konzentrisch zum Loch im Boden-
blech liegt.
▶
Wenn es sich um eine Region mit Bodenfrost handelt,
dann installieren Sie eine elektrische Begleitheizung
für die Ablaufleitung.
8000035176_02 Installations- und Wartungsanleitung
Gültigkeit: Flachdachmontage
Bedingung: Ausführung ohne Ablaufleitung
▶
Montieren Sie den Kondensatablauftrichter (3) aus
dem Beipack.
▶
Schieben Sie den Heizdraht (1) von innen durch den
Kondensatablauftrichter nach außen.
▶
Justieren Sie den innenliegenden Heizdraht so, dass
die Schlaufe (4) konzentrisch zum Loch im Boden-
blech liegt.
▶
Nutzen Sie das Flachdach, um das Kondensat abzu-
führen.
Bedingung: Ausführung mit Ablaufleitung
▶
Montieren Sie den Kondensatablauftrichter (3) und
den Adapter (2) aus dem Beipack.
▶
Schließen Sie Ablaufleitung an den Adapter und auf
kurzer Strecke an ein Regenfallrohr an. Achten Sie
dabei auf ein ausreichendes Gefälle.
▶
Schieben Sie den Heizdraht (1) von innen durch den
Kondensatablauftrichter und den Adapter in die Ab-
laufleitung.
▶
Justieren Sie den innenliegenden Heizdraht so, dass
die Schlaufe (4) konzentrisch zum Loch im Boden-
blech liegt.
▶
Wenn es sich um eine Region mit Bodenfrost handelt,
dann installieren Sie eine elektrische Begleitheizung
für die Ablaufleitung.
5.15
Schutzwand errichten
Gültigkeit: Bodenaufstellung ODER Flachdachmontage
▶
Wenn der Aufstellort nicht windgeschützt ist, dann
errichten Sie eine Schutzwand gegen den Wind.
▶
Halten Sie dabei die Mindestabstände ein.
5.16
Verkleidungsteile demontieren/montieren
Die folgenden Arbeiten sind nur bei Bedarf beziehungsweise
bei Wartungsarbeiten oder Reparaturarbeiten auszuführen.
Es wird dazu folgendes Werkzeug benötigt:
–
Schraubendreher für Blechschraube T20
Beachten Sie, dass die Außeneinheit aufgrund der Oberflä-
chenfarbe extrem empfindlich gegenüber Beschädigungen,
besonders Kratzern, ist.
Beachten Sie Folgendes, wenn Sie Verkleidungsteile de-
montieren bzw. montieren:
–
Stellen Sie die demontierten Verkleidungsteile an einem
beschädigungssicheren Ort ab. Decken Sie die Verklei-
dungsteile ggf. ab um Beschädigungen der Oberfläche
zu vermeiden.
–
Achten Sie bei der Montage darauf, dass die Verklei-
dungsteile beschädigungsfrei montiert werden.
