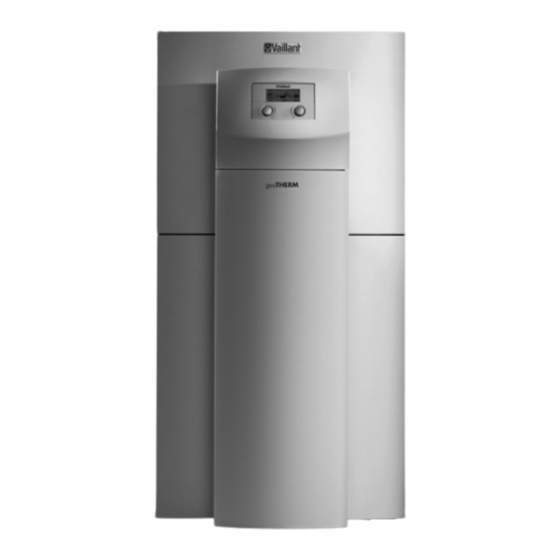

Vaillant geoTHERM plus VWS 64/3 Bedienungsanleitung
Wärmepumpe mit zusätzlicher kühlfunktion
Vorschau ausblenden
Andere Handbücher für geoTHERM plus VWS 64/3:
- Installationsanleitung (120 Seiten)
Verwandte Anleitungen für Vaillant geoTHERM plus VWS 64/3
Inhaltszusammenfassung für Vaillant geoTHERM plus VWS 64/3
- Seite 1 Für den Betreiber Bedienungsanleitung geoTHERM plus Wärmepumpe mit zusätzlicher Kühlfunktion DE, AT, CH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Dokumentation ....... 3 Störungsbeseitigung ..........35 Mitgeltende Unterlagen beachten ......3 Störungsarten ............35 Unterlagen aufbewahren .......... 3 Fehlerspeicher einsehen .........35 Verwendete Symbole ..........3 Fehler mit zeitweiliger Warnmeldung ....35 Gültigkeit der Anleitung ..........3 Fehler mit zeitweiliger Abschaltung als Folge ..36 CE-Kennzeichnung ............. -
Seite 3: Hinweise Zur Dokumentation
Unterlagen gültig. Für Schäden, die durch Nichtbeachtung dieser Anlei- Typenbezeichnung Artikelnummer tungen entstehen, übernehmen wir keine Haftung. Sole-Wasser-Wärmepumpen (VWS) Die Vaillant Wärmepumpen geoTHERM plus mit zusätz- licher Kühlfunktion werden in dieser Anleitung allgemein VWS 64/3 0010009079 als Wärmepumpen bezeichnet. VWS 84/3... -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung Sicherheits- und Warnhinweise Die Vaillant Wärmepumpen vom Typ geoTHERM plus sind nach dem Stand der Technik und den anerkannten > Beachten Sie bei der Bedienung der geoTHERM sicher heitstechnischen Regeln gebaut. Dennoch können Wärme pumpe die allgemeinen Sicherheitshinweise bei un sachgemäßer oder nicht bestimmungsgemäßer... - Seite 5 Sicherheitshinweise 2 > Insbesondere Arbeiten an den elektrischen Teilen und Lassen Sie das in der Wärmepumpe enthaltene Kälte- am Kältemittelkreis erfordern eine entsprechende Quali- mittel durch zertifiziertes Fachpersonal den Vor- fikation. schriften entsprechend recyceln oder entsorgen. Die Wärmepumpe muss mit Ausnahme von Wartungsar- beiten mit geschlossener Verkleidung betrieben werden.
-
Seite 6: Funktions- Und Gerätebeschreibung
3 Funktions- und Gerätebeschreibung Funktions- und Gerätebeschreibung Die Vaillant Wärmepumpe geoTHERM plus wird mit der Anforderungen an den Aufstellort Wärmequelle Erdwärme gespeist. Nachfolgend finden Sie die Funktionsweise des Kältemit- Der Aufstellort muss so bemessen sein, dass die Wärme- telkreises detailliert beschrieben. - Seite 7 Zu diesem Zweck sind weitere Komponenten in der Wärmepumpen-Hydraulik notwendig. Ein zusätz- licher Kühlungswärmetauscher, ein weiteres Mischventil und ein zusätzliches Umschaltventil. Bei den Vaillant Wärmepumpen mit Kühlfunktion kommt das Prinzip der „passiven“ Kühlung zum Einsatz, bei der ohne Kompres- sorbetrieb und somit ohne Betrieb des Kältemittel-...
-
Seite 8: Aufbau Der Wärmepumpe
3 Funktions- und Gerätebeschreibung Aufbau der Wärmepumpe Die geoTHERM plus Wärmepumpen sind mit einer zusätzlichen Kühlfunktion ausgestattet, um in Ihren Wohnräumen im Sommerbetrieb, bei hohen Außentem- peraturen, für ein behaglich kühles Wohnraumklima zu sorgen. Der witterungsgeführte Energiebilanzregler der Wärme- pumpe kann folgende Heizungsanlagenkreise steuern: –... -
Seite 9: Betriebsarten
Funktions- und Gerätebeschreibung 3 Betriebsarten Prüfung der externen Sensoren Diese Funktion prüft ständig anhand der bei der Erstin- Nachfolgend werden Ihnen die Betriebsarten des witte- betriebnahme eingegebenen hydraulischen Grundschal- rungsgeführten Reglers erläutert. tung, ob die darin hinterlegten Sensoren installiert und funktionsfähig sind. -
Seite 10: Einstellbare Funktionen
3 Funktions- und Gerätebeschreibung Die Austrittstemperatur der Wärmequelle wird ständig Fernwartung gemessen. Sinkt die Austritts temperatur der Wärme- Diese Funktion erlaubt die Diagnose und die Einstellung quelle unter einen bestimmten Wert, schaltet der Kom- des Reglers über vrDIALOG oder vrnetDIALOG durch pressor mit der Fehlermeldung 20 bzw. -
Seite 11: Energiespartipps
Funktions- und Gerätebeschreibung 3 Energiespartipps den Gebrauch notwendig ist. Jede weitere Erwär- mung führt zu unnötigem Energieverbrauch. Warm- Nachfolgend erhalten Sie wichtige Tipps, die Ihnen hel- wasser-Temperaturen von mehr als 60 °C führen fen, Ihre Wärmepumpenanlage energie- und kostenspa- außerdem zu verstärktem Kalkausfall. Wir empfehlen, rend zu betreiben. -
Seite 12: Bedienung
4 Bedienung Bedienung Im nachfolgenden Kapitel werden Ihnen die Funktionen des witterungsgeführten Reglers erläutert. Regler kennenlernen und bedienen Grunddaten Datum >09.03.10 Wochentag Uhrzeit Tag wählen Abb. 4.1 Bedienoberfläche des Reglers Legende zu Abb. 4.1 Menübezeichnung 2 Cursor, zeigt den gewählten Parameter an 3 Menünummer 4 Einsteller Parameter... -
Seite 13: Typischen Bedienablauf Kennenlernen
Bedienung 4 4.1.1 Typischen Bedienablauf kennenlernen Menüs aufrufen Die Menüs sind mit einer Nummer rechts oben im Dis- play gekennzeichnet. Durch Drehen des Einstellers gelangen Sie zum nächsten Menü. Parameter auswählen In einem Menüpunkt können verschiedene Parameter abgelegt sein, die sich über mehrere Displays er - strecken. -
Seite 14: Bedienbeispiel: Wochentag Einstellen
4 Bedienung 4.1.2 Bedienbeispiel: Wochentag einstellen Sie wollen Ferien programmieren und stellen dabei fest, dass aufgrund unterbrochenen DCF-Empfangs das Datum falsch eingestellt ist. Deshalb ändern Sie das aktuelle Datum im Menü „Grunddaten“. bisherige Einstellung geänderte Einstellung Menü auswählen: Ferien programmieren Grunddaten für Gesamtsystem Zeiträume... -
Seite 15: Reglerstruktur Kennenlernen
Bedienung 4 Reglerstruktur kennenlernen Als Grundanzeige ist ein Grafikdisplay zu sehen. Dies ist der Ausgangspunkt für alle vorhandenen Displays. Wenn Sie beim Einstellen von Werten für 15 Minuten kei- nen Einsteller betätigen, erscheint automatisch wieder die Grundanzeige. Die Reglerbedienung ist in drei Ebenen unterteilt: Die Betreiberebene ist für Sie, den Betreiber, bestimmt. -
Seite 16: Menüabfolge Des Reglers In Der Betreiberebene
4 Bedienung Menüabfolge des Reglers in der Betreiberebene Rücksetzen auf Grafikanzeige Werkseinstellungen 10.03.10 9:35 Werkseinstellung NEIN/JA Abbrechen Zeitprogramme NEIN/JA > 5 Sek. Alles NEIN/JA > Auswählen Grafikanzeige Kühlbetrieb Einstellbare Funktionen 10.03.10 9:35 Sparen aktiviert bis > 12:00 > Ende Uhrzeit wählen 10.03.10 9:35 Party aktiviert... -
Seite 17: Funktionsanzeigen
Bedienung 4 Funktionsanzeigen Angezeigtes Display Beschreibung Grundanzeige (Grafikdisplay) In dieser Grundanzeige können Sie den momentanen Zustand der Wärmepumpe ablesen. Diese Anzeige erscheint automatisch, wenn Sie beim Einstellen von Werten in anderen Menüs für längere Zeit keinen Einsteller betätigt haben. Außentemperatur (hier 10 °C). Quelleneintrittstemperatur der Wärmequelle;... -
Seite 18: Einstellbare Funktionen
4 Bedienung Angezeigtes Display Beschreibung Energieertragsdisplay Zeigt für jeden der 12 Monate des aktuellen Jahres die aus der Umwelt gewonnene Energie an (schwarzer Balken). Weiß gefüllte Balken stehen für zukünftige Monate des Jahres, die Balkenhöhe entspricht dem Ertrag des Monats im vergangenen Jahr (Vergleich möglich). - Seite 19 Bedienung 4 Angezeigtes Display Beschreibung Sparfunktion: 10.03.10 9:35 Mit der Sparfunktion können Sie die Vorlauftemperatur für einen einstellbaren Zeitraum absenken. Sparen aktiviert > Geben Sie die Uhrzeit für das Ende der Sparfunktion im Format hh:mm (Stunde:Minute) ein. >Ende Uhrzeit wählen Partyfunktion: 10.03.10 9:35 Mit der Partyfunktion können Sie die Heizleistung und Aufheizung...
-
Seite 20: Parameter Einstellen
4 Bedienung Parameter einstellen Der Fachhandwerker hat bei der Inbetriebnahme Ihre Wärmepumpenanlage an Ihre Bedingungen angepasst, indem er alle Betriebsparameter auf bestimmte Werte gesetzt hat, so dass die Wärmepumpe optimal arbeiten kann. Mit den nachfolgend beschriebenen Einstellmög- lichkeiten können Sie die Betriebsarten und Funk- tionen Ihrer Anlage Ihren Wünschen entsprechend nach- träglich individuell einstellen und anpassen. - Seite 21 Bedienung 4 Angezeigtes Display Beschreibung Werkseinstellung Betriebsart Für jeden Heizkreis (HK2, optional auch HK4 bis Parameter Heizen HK15) stehen folgende Betriebsarten zur Verfü- gung: Betriebsart >Auto Auto: Der Betrieb des Heizkreises wechselt Raumsolltemp. 20 °C nach einem einstellbaren Zeitprogramm zwi- Absenktemperatur 15 °C schen den Betriebsarten „Heizen“...
- Seite 22 4 Bedienung Angezeigtes Display Beschreibung Werkseinstellung Absenktemperatur: Die Absenktemperatur ist die Absenktemp.: Temperatur, auf die die Heizung in der 15 °C Parameter Heizen Absenkzeit geregelt wird. Für jeden Heizkreis Betriebsart kann eine eigene Absenktemperatur einge- stellt werden. >Auto Änderungsschrittweite: 0,5 °C Raumsolltemp.
-
Seite 23: Parameter Kühlen Einstellen
Bedienung 4 4.6.2 Parameter Kühlen einstellen Angezeigtes Display Beschreibung Werkseinstellung Einstellung der Parameter, die den automatischen Kühlbetrieb regeln. Parameter Kühlen Betriebsart >Auto Beeinträchtigung der Kühlfunktion durch geschlossene Thermostatventile! AT-Abschaltgrenze 20 °C Im Kühlbetrieb müssen die Thermostat- ØAT 24h Kühlen Start 23 °C ventile auf „offen“... - Seite 24 4 Bedienung Angezeigtes Display Beschreibung Werkseinstellung Folgende Statusinformation wird in der letzten Displayzeile angezeigt: Parameter Kühlen Betriebsart >Auto Heizanforderung: Die Bedingung für den Heizbetrieb ist gege- AT-Abschaltgrenze 20 °C ben. ØAT 24h Kühlen Start 23 °C ØAT 24h aktuell 21 °C Bereitschaft: Bereitschaft Weder die Bedingung für den Heizbetrieb...
-
Seite 25: Parameter Warmwasser Einstellen
Bedienung 4 4.6.3 Parameter Warmwasser einstellen Angezeigtes Display Beschreibung Werkseinstellung Betriebsart WW: Für einen angeschlossenen Warmwasser Warmwasserspeicher und den optionalen Zir- Parameter kulationskreis sind die Betriebsarten „Auto“, „Ein“ und „Aus“ möglich. Betriebsart >Auto Max. Warmwassertemp 60 °C Auto: Warmwasser-Bereitung und Zirkulati- Min. -
Seite 26: Zeitprogramme Einstellen
4 Bedienung 4.6.4 Zeitprogramme einstellen Angezeigtes Display Beschreibung Werkseinstellung Im Menü HK2 Zeitprogramme Heizen können Sie Mo. – So. 0:00 die Heizzeiten je Heizkreis einstellen. – 24:00 Uhr Zeitprogramme Heizen Sie können pro Tag bzw. Block bis zu drei Heiz- zeiten hinterlegen. - Seite 27 Bedienung 4 Angezeigtes Display Beschreibung Werkseinstellung Im Menü Warmwasser Zeitprogramme können Sie Mo. – Fr. 6:00 – Warmwasser ein stellen, zu welchen Zeiten der Warmwasserspei- 22:00 Uhr Zeitprogramme cher geheizt wird. Sa. 7:30 – Sie können pro Tag bzw. Block bis zu drei Zeiten 23:30 Uhr >Mo hinterlegen.
- Seite 28 4 Bedienung Angezeigtes Display Beschreibung Werkseinstellung Im Menü HK2 Zeitprogramme Kühlen können Sie Mo. – So. 0:00 die Kühlzeiten je Heizkreis einstellen. – 24:00 Uhr Zeitprogramme Kühlen Sie können pro Tag bzw. Block bis zu drei Kühl- >Mo zeiten hinterlegen. 00:00 24:00 >Wochentag/Block wählen...
-
Seite 29: Grunddaten Einstellen
Bedienung 4 4.6.5 Grunddaten einstellen Angezeigtes Display Beschreibung Werkseinstellung Im Menü Grunddaten können Sie das aktuelle Grunddaten Datum, den Wochentag sowie die aktuelle Uhrzeit für den Regler einstellen, falls zeitweilig kein oder nur schlechter DCF-Funk uhrempfang möglich ist. Datum >10.03.10 Diese Einstellungen wirken auf alle angeschlos- Wochentag Mi senen System komponenten. -
Seite 30: Werkseinstellungen Wiederherstellen
4 Bedienung 4.6.7 Werkseinstellungen wiederherstellen Bevor Sie die Funktion ausführen, notieren Sie sich alle eingestellten Werte im Regler sowohl in der Betreibere- bene als auch in der Codeebene (¬ Kap. 4.6.6). Wenn Sie alle Werte auf Werkseinstellung zurücksetzen, müssen Sie Ihren Fachhand- werker benachrichtigen, damit er die grundle- genden Einstellungen neu vornimmt. -
Seite 31: Regelungsarten
Bedienung 4 Regelungsarten Automatische Regelung von Heiz- und Kühlbetrieb Der Fachhandwerker stellt ein zu Ihrer Heizungsanlage passendes Regelschema im witterungsgeführten Regler Die automatische Kühlungsregelung wird nur für Hei- der Wärmepumpe ein. Je nachdem welches Regel- zungsanlagen ohne Pufferspeicher ausgeführt. schema eingestellt ist, führt der Regler eine Energiebi- Die Regelung schaltet die Wärmepumpe außentempera- lanzregelung oder eine Vorlauf-Solltemperaturregelung turabhängig für das Heizen oder das Kühlen frei. - Seite 32 4 Bedienung Für den Übergang: Kühlen Bereitschaft Heizen muss die Heizbedingung bereits sechs Stunden lang kontinuierlich gegeben sein. Daraufhin folgt eine Bereit- schaftszeit von mindestens sechs Stunden, während die- ser Zeit muss die Bedingung für das Heizen ebenfalls kontinuierlich erfüllt sein, bevor in den Heizbetrieb gewechselt wird.
- Seite 33 Bedienung 4 Betriebsmodus Bereitschaft Kühlen 35 ˚C Temperaturverläufe 30 ˚C 25 ˚C 20 ˚C 15 ˚C 10 ˚C 5 ˚C Abb. 4.4 Beispiel für eine außentemperaturabhängige Umschal- tung zwischen Heizen und Kühlen Legende zu Abb. 4.4 Betriebsart - Heizen 2 Betriebsart - Bereitschaft 3 Betriebsart - Kühlen 4 Außentemperatur 5 24h-Mittelwert...
-
Seite 34: Wärmepumpe Abschalten Und Ausschalten
4 Bedienung Wärmepumpe abschalten und ausschalten Ein Abschalten der Wärmepumpe ist nur über die Bedien- konsole möglich, indem Heizung und Warmwasserberei- tung in den jeweiligen Menüs deaktiviert werden. > Stellen Sie hierzu für die Parameter „Heizen“ und „Warmwasser“ die Betriebsart „AUS“ ein (¬ Kap. 4.6.1, Menü... -
Seite 35: Störungsbeseitigung
Beschädigungsgefahr durch unsachgemäße Störungsbehebung! Bei einigen Störungen geht die Wärme pumpe dauerhaft außer Betrieb. > Benachrichtigen Sie in diesem Fall Ihren Fachhandwerker oder an den Vaillant Werkskundendienst. > Benachrichtigen Sie Ihren Fachhandwerker auch dann, wenn Störungen auftreten, die nicht in dieser Bedienungsanleitung beschrieben sind. -
Seite 36: Fehler Mit Zeitweiliger Abschaltung Als Folge
5 Störungsbeseitigung Fehler mit zeitweiliger Abschaltung als Folge Fehler mit dauerhafter Abschaltung als Folge Die Wärmepumpe wird vorübergehend abgeschaltet und Es können Fehler auftreten, die zur Abschaltung der läuft selbstständig wieder an, wenn die Fehlerursache Wärmepumpe führen. nicht mehr besteht oder beseitigt wurde. Abhängig vom Fehler geht die Wärmepumpe nach 5 Nur ein Fachhandwerker darf die Fehler - bzw. - Seite 37 Störungsbeseitigung 5 Fehlercode Fehlertext/Beschreibung Notbetrieb Fehlercode Fehlertext/Beschreibung Notbetrieb Fehler Wärmequelle Fühler T8 möglich Vorlauftemperatur zu hoch für Fuß- bodenheizung Kurzschluss im Fühler Vorlauftemperatur für 15 Min. höher Fehler Heizkreisdrucksensor nicht als ein eingestellter Wert. Sensor möglich oder Regler defekt. Kurzschluss im Drucksensor Fehler Soledrucksensor möglich Kältemitteldruck zu hoch...
-
Seite 38: Störungen Selbst Beseitigen
5 Störungsbeseitigung Störungen selbst beseitigen Neben den Störungen mit Fehlermeldung im Display können nur wenige Störungen an der Heizungsanlage auftreten, die Sie selbst beseitigen können. Mögliche Ursa- Maßnahme zur Störungsanzeichen Beseitigung Geräusche im Heizkreis Luft im Heizkreis Heizkreis entlüften fehlende Wärmeent- wicklung, Absinken des Drucks im Heizkreis... -
Seite 39: Pflege Und Wartung
Geräuschen im Heizbetrieb kommen. > Nur für Österreich Um alle Funktionen des Vaillant Geräts auf Dauer sicher- Beachten Sie zum Befüllen der Heizungs- zustellen und um den zugelassenen Serienzustand nicht anlage die ÖNORM H 5195 Teil 1 und 2. -
Seite 40: Füllstand Und Fülldruck Des Solekreises Prüfen
6 Pfl ege und Wartung 6.2.2 Füllstand und Fülldruck des Solekreises im Regler der Wärmepumpe ablesen (¬ Kap. 4.6.1, prüfen Menü Der Fülldruck sollte zwischen 1 und 2 bar betragen. Vorsicht! Wenn der Fülldruck unter 0,2 bar sinkt, wird die Wärme- Beschädigungsgefahr durch austretende pumpe automatisch abgeschaltet und eine Fehlermel- Sole! -
Seite 41: Recycling Und Entsorgung
Gefahr von Umweltschäden! Diese Wärmepumpe enthält das Kältemittel > Sorgen Sie in diesem Fall dafür, dass Ihr Vaillant R 407 C. Das Kältemittel darf nicht in die Gerät sowie die ggf. vorhandenen Zubehöre nach Atmosphäre gelangen. R 407 C ist ein vom Ablauf der Nutzungsdauer einer ordnungsgemäßen... -
Seite 42: Garantie Und Kundendienst
Vaillant Werkskundendienst GmbH (Österreich) dingungen sind in der jeweils gültigen Preisliste ent- 365 Tage im Jahr, täglich von 0 bis 24.00 Uhr erreich- halten - siehe dazu auch www.vaillant.at). Garantiear- bar, österreichweit zum Ortstarif: beiten werden grundsätzlich nur von unserem Werks- Telefon 05 7050-2000. -
Seite 43: Technische Daten
Technische Daten 9 Technische Daten Bezeichnung Einheit VWS 64/3 VWS 84/3 VWS 104/3 Sole/Wasser Wärmepumpe – Die Wärmepumpen sind ausschließlich für den häuslichen Gebrauch als Wär- meerzeuger für geschlossene Warmwasser-Zentralheizungsanlagen, für den Einsatzbereich – Kühlbetrieb und die Warmwasserbereitung vorgesehen. Sicherung, träge 3 x 16 3 x 16 3 x 16... -
Seite 44: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Absenktemperatur Menüebenen ................15 Heizung ................22 Betreiberebene ..............29 Artikelnummer ................. 3 Fachhandwerkerebene ........... 29 Außentemperatur Menüübersicht ................ 16 Abschaltgrenze ..............23 Außentemperaturmittelwert ..........23 Notbetrieb ................36 Bedienoberfl äche ..............12 Betriebsvoraussetzungen ............6 Betriebszustand ..............20 Parameter Abschaltgrenze .............. - Seite 45 Stichwortverzeichnis Überhitzungsschutz ..............9 Ventilblockierschutz ............... 9 Vorlauftemperatur Heizung ................20 Wärmequellendruck ............. 20 Warmwasserspeicher Frostschutz ................9 Ladung ................. 19 Warmwassertemperatur maximal ................25 minimal ................25 Werkseinstellung Rücksetzen ................ 30 Zeitprogramm Ferien .................. 28 Heizkreise ................26 Kühlen................. 28 Warmwasser ..............
