Dachventilator DV EC... Pro

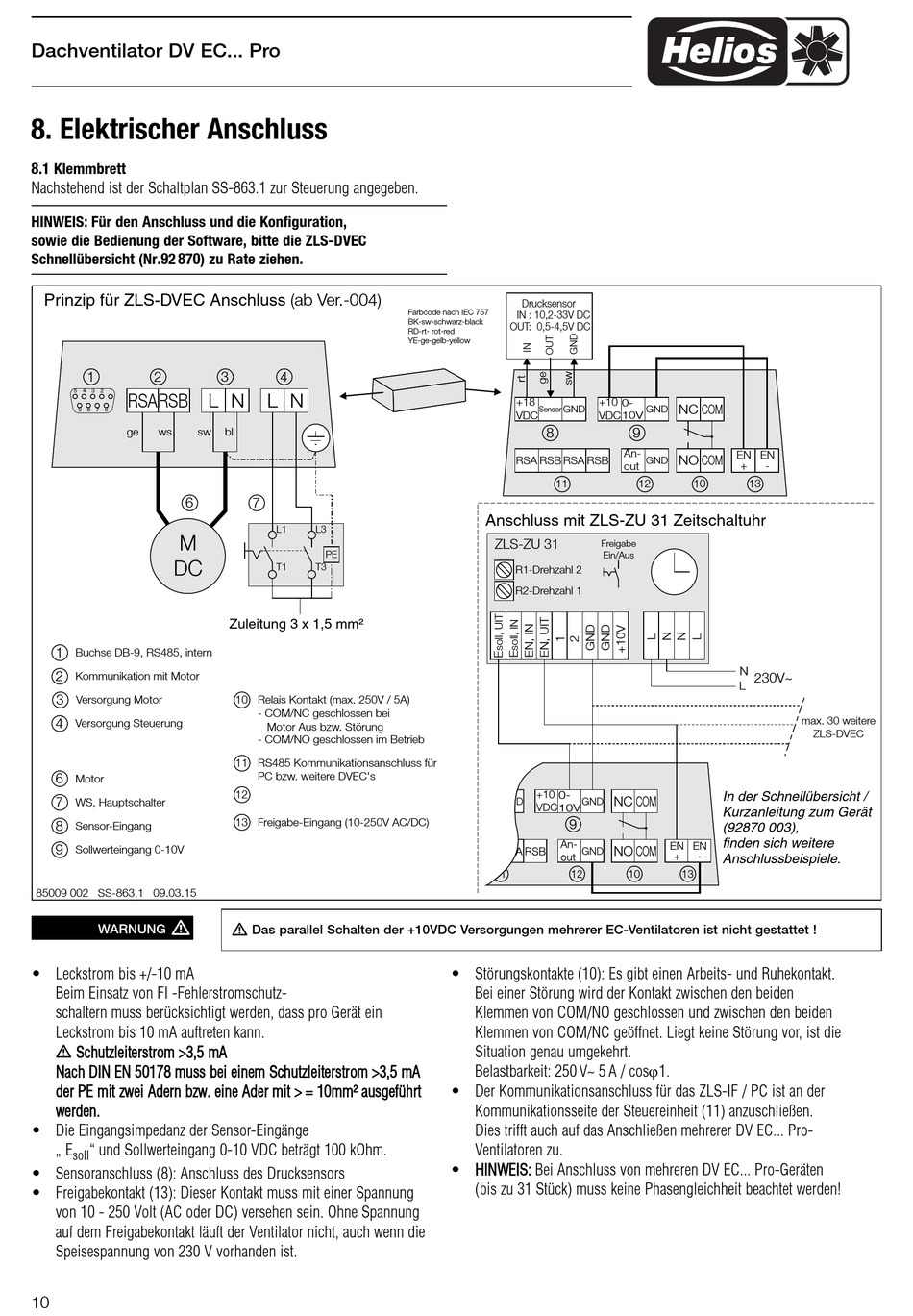

8. Elektrischer Anschluss

8.1 Klemmbrett
Nachstehend ist der Schaltplan SS-863.1 zur Steuerung angegeben.
HINWEIS: Für den Anschluss und die Konfiguration,
sowie die Bedienung der Software, bitte die ZLS-DVEC
Schnellübersicht (Nr.92 870) zu Rate ziehen.
Prinzip für ZLS-DVEC Anschluss (ab Ver.-004)
1 2
5 4 3 2 1
RSARSB
9 8 7 6
ge ws sw
6
M
DC
1
Buchse DB-9, RS485, intern
2
Kommunikation mit Motor
3
Versorgung Motor
4
Versorgung Steuerung
6
Motor
7
WS, Hauptschalter
8
Sensor-Eingang
9
Sollwerteingang 0-10V
85009 002 SS-863,1 09.03.15
WARNUNG
• Leckstrom bis +/-10 mA
Beim Einsatz von FI -Fehlerstromschutz-
schaltern muss berücksichtigt werden, dass pro Gerät ein
Leckstrom bis 10 mA auftreten kann.
Schutzleiterstrom >3,5 mA
Nach DIN EN 50178 muss bei einem Schutzleiterstrom >3,5 mA
der PE mit zwei Adern bzw. eine Ader mit > = 10mm² ausgeführt
werden.
• Die Eingangsimpedanz der Sensor-Eingänge
„ E " und Sollwerteingang 0-10 VDC beträgt 100 kOhm.
soll
• Sensoranschluss (8): Anschluss des Drucksensors
• Freigabekontakt (13): Dieser Kontakt muss mit einer Spannung
von 10 - 250 Volt (AC oder DC) versehen sein. Ohne Spannung
auf dem Freigabekontakt läuft der Ventilator nicht, auch wenn die
Speisespannung von 230 V vorhanden ist.
10
3 4
L N L N
bl
7
L1 L3
PE
T1 T3
Zuleitung 3 x 1,5 mm²
10 Relais Kontakt (max. 250V / 5A)
- COM/NC geschlossen bei
Motor Aus bzw. Störung
- COM/NO geschlossen im Betrieb
11 RS485 Kommunikationsanschluss für
PC bzw. weitere DVEC's
12
13 Freigabe-Eingang (10-250V AC/DC)
Das parallel Schalten der +10VDC Versorgungen mehrerer EC-Ventilatoren ist nicht gestattet !
Drucksensor
Farbcode nach IEC 757
IN : 10,2-33V DC
BK-sw-schwarz-black
OUT: 0,5-4,5V DC
RD-rt- rot-red
YE-ge-gelb-yellow
+18
Sensor GND
VDC
8
RSA RSB RSA RSB
11
Anschluss mit ZLS-ZU 31 Zeitschaltuhr
ZLS-ZU 31
R1-Drehzahl 2
R2-Drehzahl 1
• Störungskontakte (10): Es gibt einen Arbeits- und Ruhekontakt.
Bei einer Störung wird der Kontakt zwischen den beiden
Klemmen von COM/NO geschlossen und zwischen den beiden
Klemmen von COM/NC geöffnet. Liegt keine Störung vor, ist die
Situation genau umgekehrt.
Belastbarkeit: 250 V~ 5 A / cosj1.
• Der Kommunikationsanschluss für das ZLS-IF / PC ist an der
Kommunikationsseite der Steuereinheit (11) anzuschließen.
Dies trifft auch auf das Anschließen mehrerer DV EC... Pro-
Ventilatoren zu.
• HINWEIS: Bei Anschluss von mehreren DV EC... Pro-Geräten
(bis zu 31 Stück) muss keine Phasengleichheit beachtet werden!
+10
0-
NC COM
GND
VDC 10V
9
An-
EN EN
NO COM
GND
+ -
out
12 10 13
Freigabe
Ein/Aus
N
230V~
L
In der Schnellübersicht /
Kurzanleitung zum Gerät
(92870 003),
finden sich weitere
Anschlussbeispiele.
max. 30 weitere
ZLS-DVEC
