Helios DV EC 200 PRO Anleitung Seite 18

Dachventilator DV EC... Pro

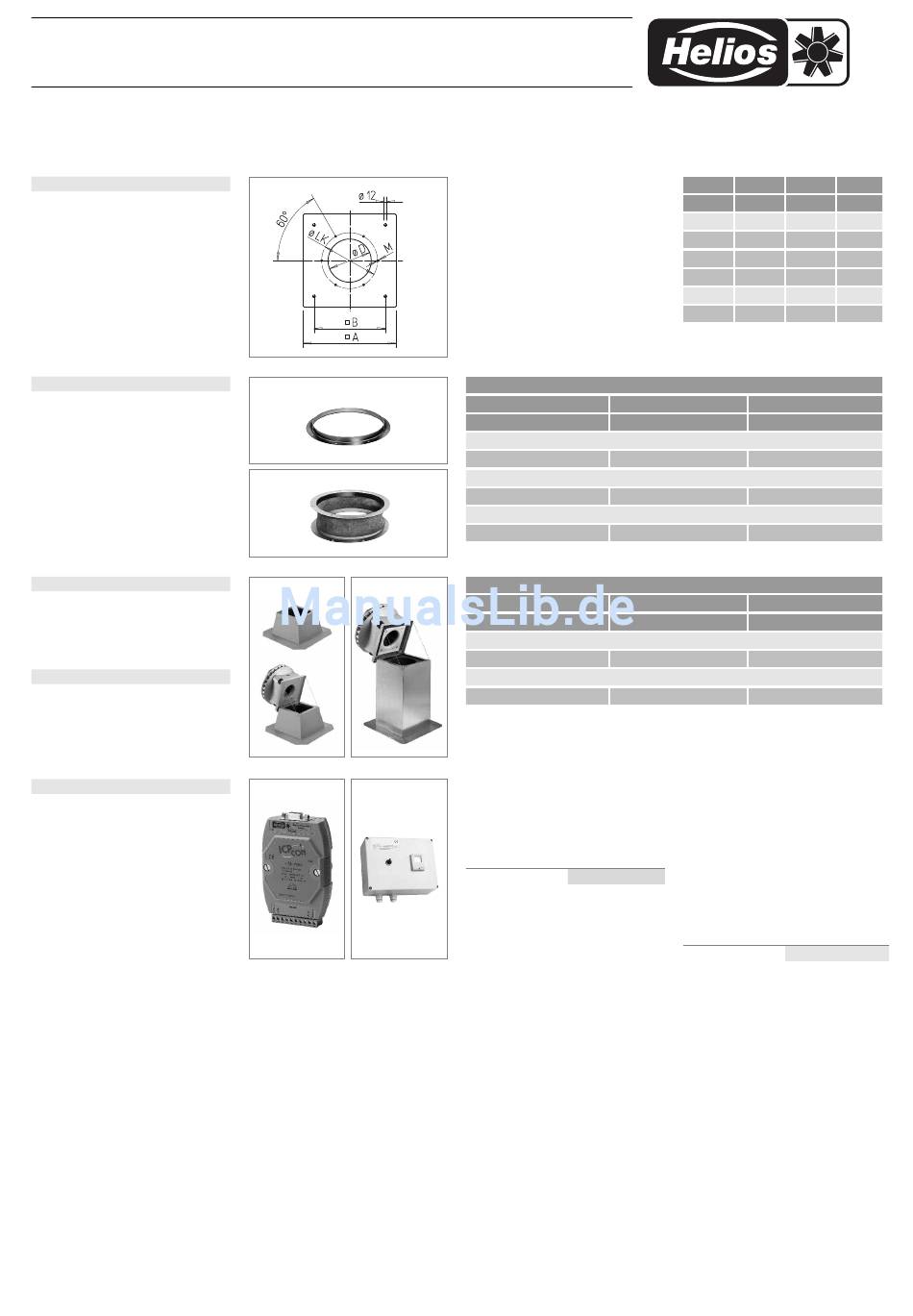

12. Zubehör
Flansch-Anschlussplatte
Flansch, Segeltuchstutzen
Flachdachsockel
Sockel-Schalldämpfer
Regelung
18
FAP
Maße
in mm
FR
STS
SSD
FDS
ZLS-IF ZLS-ZU 31
Flanschanschluss-Platte FAP
Aus verzinktem Stahlblech.
Ermöglicht den Anschluss des Rohr -
systems sowie von Zubehör an die
Dachventilatoren DV EC, wenn
kein Sockelschalldämpfer SSD
verwendet wird.
Passend zu Dachventilator:
DV EC 200
Type Best.-Nr. Type
Flansch-Anschlussplatte – Erforderlich für Rohr-Leitungsanschluss
FAP 200 8382 FAP 250
Gegenflansch
DFR 200 1201 FR 250
Segeltuchstutzen
DSTS 200 1218 STS 250
Detaillierte Beschreibung siehe Produktseiten.
Passend zu Dachventilator:
DV EC 200
Type Best.-Nr. Type
Flachdachsockel – Mit Klappvorrichtung für einfache Revision
FDS 200 1378 FDS 250
Sockelschalldämpfer – Mit Klappvorrichtung für einfache Revision
SSD 200 5290 SSD 250
Detaillierte Beschreibung siehe Produktseiten.
Interface
Interface für die Inbetriebnahme
bzw. Regelung des Ventilators in
Verbindung mit einem PC / Laptop.
Inkl. Netzteil, Adapterkabel und
Software.
Type ZLS-IF Best.-Nr. 8391
Type FAP 200 FAP 250
Bestell-Nr. 8382 8383
A mm 430 550
I
B mm 330 450
I
Ø D mm 200 250
Ø LK mm 259 286
M M 6 M 6
Gewicht kg 1,8 3,0
DV EC 250 DV EC 400
Best.-Nr. Type
8383 FAP 400
1203 FR 400
1220 STS 400
DV EC 250 DV EC 400
Best.-Nr. Type
1379 FDS 400
5292 SSD 400
Elektronisches Zeitschaltuhr-
Modul mit Tag- und Nacht-
umschaltung
Erlaubt den parallelen Betrieb von
maximal 31 DV EC-Dachventilato-
ren. Das Zeitschaltuhr-Modul wird
über den Wippen-Haupt schalter in
Betrieb gesetzt. Die Tag- und Nacht -
umschaltung erfolgt über die Ein-
stellungen im Display.
Inkl. Haupt schalter. 230 V, 50 Hz.
Type ZLS-ZU 31 Best.-Nr. 8388
FAP 400
8384
635
535
400
438
M 8
3,3
Best.-Nr.
8384
1206
1223
Best.-Nr.
1380
5291
