Dachventilator DV EC... Pro
• Unter der Abdeckung des Ventilators ist ein Drucksensor mon-
tiert, der mittels einer dreidrahtigen Verbindung elektrisch mit der
Regelung verbunden ist.
• Auf dem Schlauchanschluss an der Unterseite des Druck sensors
ist serienmäßig eine Luftleitung vormontiert, die über eine
Durchführung zu einer Aussparung an der Ecke des Venti lators
verlegt ist, siehe Abbildung 7.2 bzw. 7.2.1. Diese Luftlei tung wird
zur Messung des Umgebungsdrucks verwendet.
• Montieren Sie die Luftleitung (Lieferumfang) auf den äußeren
Schlauchanschluss an der Unterseite des Drucksensors, siehe
Abb. 7.2.1. Führen Sie die Luftleitung, über eine der Durchfüh-
rungen unter der Abdeckung, zu der Anlagenposition, an der der
Druck gemessen werden soll. Der Druck im Lüftungssystem wird
unter dem Ventilator bzw. Sockelschalldämpfer erfasst.
• Bei der Montage der Luftleitung kann das mitgelieferte Mon tage set
benutzt werden. Die Bügel dienen zur Montage der Luftlei tung, die
Kabeldurchführung und das Aluminiumrohr können als Druck mess -
punkt im Flachdachsockel verwendet werden, siehe Abb. 7.3.

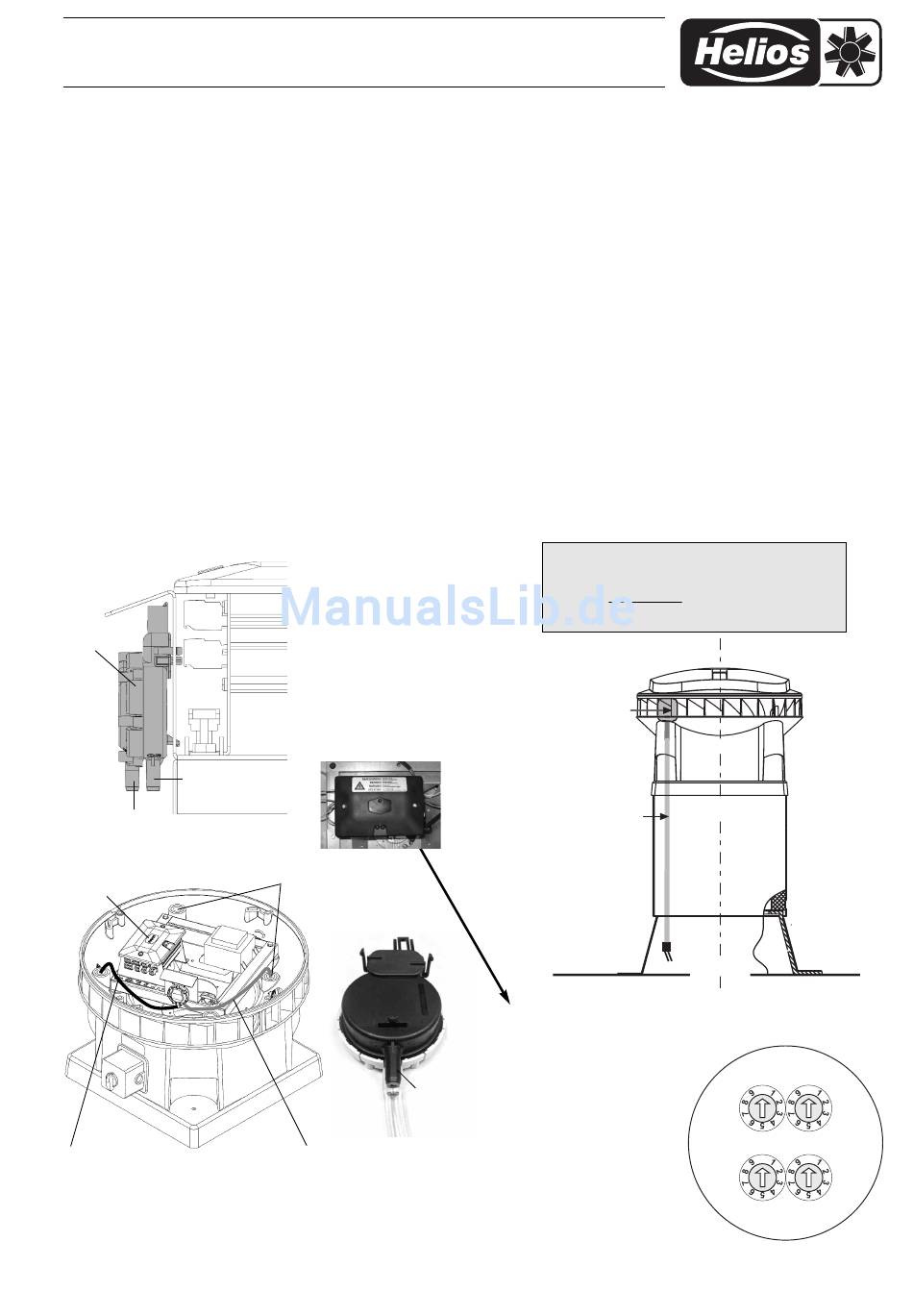

Abb. 7.2
Drucksensor
Druckaufnahmeleitung P2
aus System (
Für Anschlussleitung
plus
Umgebungsdruck ( )
Abb. 7.2.1
Steuereinheit
Anschlussleitung (+):
Der plus Schlauch
misst den Umgebungsdruck.
Dieser wird nach außen geführt.
Steuereinheit
minus
)
Durchführung für Kabel
oder Luftleitung (4x)
Drucksensor
von unten
Druckaufnahmeleitung (-):
Ein Ende wird am minus Punkt
des Drucksensors angeschlossen.
Das andere, unterhalb der Lüftereinheit im
Lüftungsrohr. Hiermit wird der Unterdruck
(entspricht dem zu regelnden Druck) gemessen.
• Sorgen Sie dafür, dass der Luftschlauch am Druckmesspunkt
immer außerhalb des Luftstroms oder flach zur Wand montiert
wird. Ist er nicht senkrecht montiert, wird nicht nur der statische
Druck, sondern auch der dynamische Druck gemessen, wodurch
sich die Regelung nicht mehr präzise auf einen konstanten stati-
schen Druck einregeln kann.
Bei der Montage des DV EC... Pro muss in die Abluftleitung
eine Verschlussklappe eingebaut werden, damit im Stillstand
aus dem warmen Rauminnern keine Luftfeuchtigkeit in die
Elektronik des kalten Ventilators hineinkondensiert und
dadurch ein Schaden entstehen kann.
In diesem Fall wird keine Gewährleistung übernommen!
Abb. 7.3
Drucksensor
innenliegender
Druckschlauch
Abdeckung der Steuereinheit abneh-
men. Die Vier Potentiometer zur
Druck-Sollwerteinstellung sind frei
zugänglich, siehe Abb. 7.2.2.
Anschluss
Einstellung und Wirkungsweise,
P2 minus
siehe beiliegende ZLS-DVEC
Schnellübersicht (Nr. 92870).
Achtung!
Druckaufnahmeschlauch muss generell
innenliegend, knick-, bzw. klemmfrei
verlegt werden, sonst keine Funktion.
Ventilator
Schalldämpfer
Flachdachsockel
MIN
0
1
0
3
MAX
Abb. 7.2.2
0
2
0
4
9
