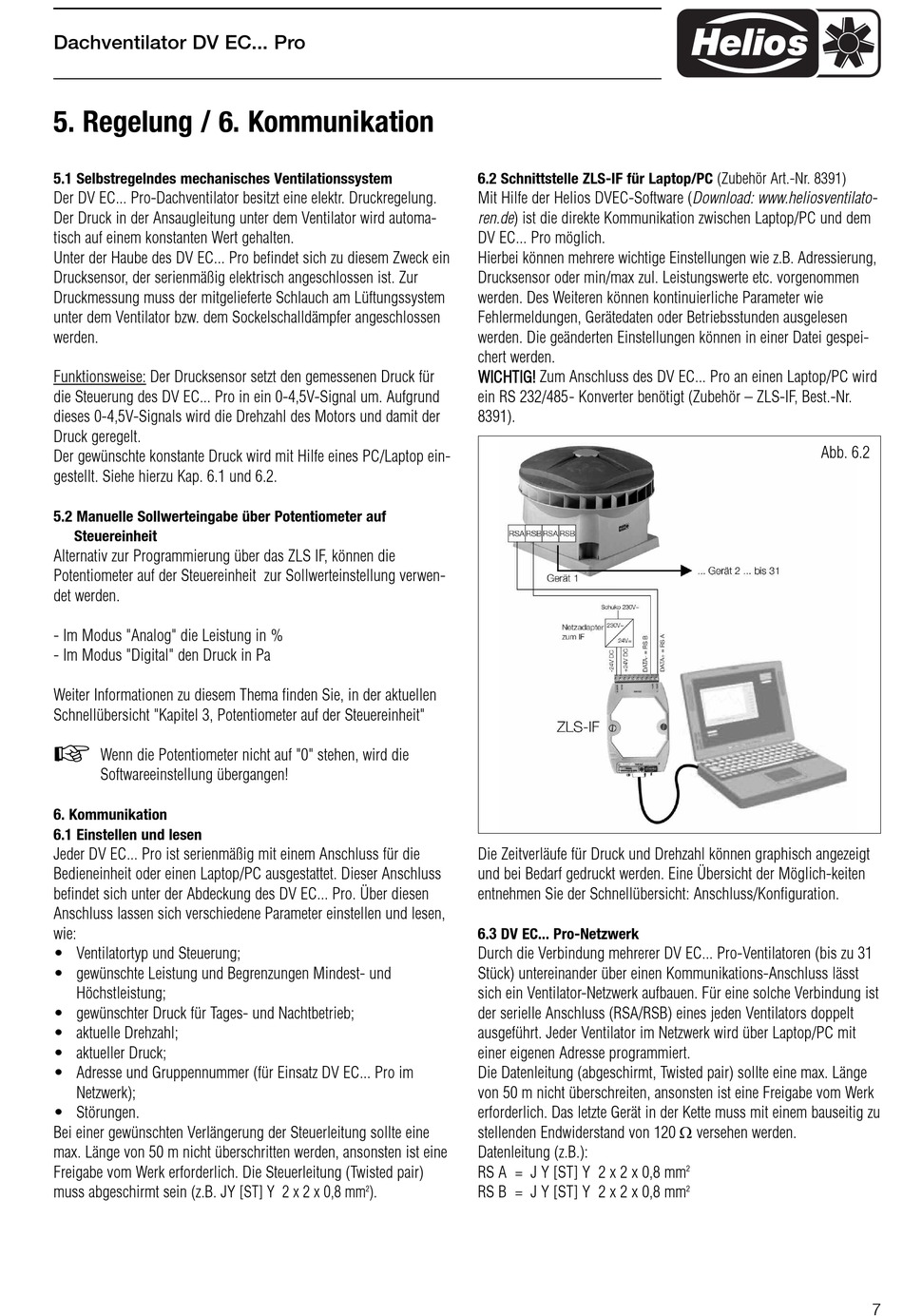

Dachventilator DV EC... Pro
5. Regelung / 6. Kommunikation
5.1 Selbstregelndes mechanisches Ventilationssystem
Der DV EC... Pro-Dachventilator besitzt eine elektr. Druckregelung.
Der Druck in der Ansaugleitung unter dem Ventilator wird automa-
tisch auf einem konstanten Wert gehalten.
Unter der Haube des DV EC... Pro befindet sich zu diesem Zweck ein
Druck sensor, der serienmäßig elektrisch angeschlossen ist. Zur
Druck messung muss der mitgelieferte Schlauch am Lüftungssystem
unter dem Ventilator bzw. dem Sockelschalldämpfer angeschlossen
werden.
Funktionsweise: Der Drucksensor setzt den gemessenen Druck für
die Steuerung des DV EC... Pro in ein 0-4,5V-Signal um. Aufgrund
dieses 0-4,5V-Signals wird die Drehzahl des Motors und damit der
Druck geregelt.
Der gewünschte konstante Druck wird mit Hilfe eines PC/Laptop ein-
gestellt. Siehe hierzu Kap. 6.1 und 6.2.
5.2 Manuelle Sollwerteingabe über Potentiometer auf
Steuereinheit
Alternativ zur Programmierung über das ZLS IF, können die
Potentiometer auf der Steuereinheit zur Sollwerteinstellung verwen-
det werden.
- Im Modus "Analog" die Leistung in %
- Im Modus "Digital" den Druck in Pa
Weiter Informationen zu diesem Thema finden Sie, in der aktuellen
Schnellübersicht "Kapitel 3, Potentiometer auf der Steuereinheit"
Wenn die Potentiometer nicht auf "0" stehen, wird die
Softwareeinstellung übergangen!
6. Kommunikation
6.1 Einstellen und lesen
Jeder DV EC... Pro ist serienmäßig mit einem Anschluss für die
Bedieneinheit oder einen Laptop/PC ausgestattet. Dieser Anschluss
befindet sich unter der Abdeckung des DV EC... Pro. Über diesen
Anschluss lassen sich verschiedene Parameter einstellen und lesen,
wie:
• Ventilatortyp und Steuerung;
• gewünschte Leistung und Begrenzungen Mindest- und
Höchstleistung;
• gewünschter Druck für Tages- und Nachtbetrieb;
• aktuelle Drehzahl;
• aktueller Druck;
• Adresse und Gruppennummer (für Einsatz DV EC... Pro im
Netzwerk);
• Störungen.
Bei einer gewünschten Verlängerung der Steuerleitung sollte eine
max. Länge von 50 m nicht überschritten werden, ansonsten ist eine
Freigabe vom Werk erforderlich. Die Steuerleitung (Twisted pair)
muss abgeschirmt sein (z.B. JY [ST] Y 2 x 2 x 0,8 mm
6.2 Schnittstelle ZLS-IF für Laptop/PC (Zubehör Art.-Nr. 8391)
Mit Hilfe der Helios DVEC-Software (Download: www.heliosventilato-
ren.de) ist die direkte Kommunikation zwischen Laptop/PC und dem
DV EC... Pro möglich.
Hierbei können mehrere wichtige Einstellungen wie z.B. Adressierung,
Drucksensor oder min/max zul. Leistungswerte etc. vorgenommen
werden. Des Weiteren können kontinuierliche Parameter wie
Fehlermeldungen, Gerätedaten oder Betriebsstunden ausgelesen
werden. Die geänderten Einstellungen können in einer Datei gespei-
chert werden.
WICHTIG! Zum Anschluss des DV EC... Pro an einen Laptop/PC wird
ein RS 232/485- Konverter benötigt (Zubehör – ZLS-IF, Best.-Nr.
8391).
Die Zeitverläufe für Druck und Drehzahl können grap hisch angezeigt
und bei Bedarf gedruckt werden. Eine Übersicht der Möglich-keiten
entnehmen Sie der Schnellübersicht: Anschluss/Konfiguration.
6.3 DV EC... Pro-Netzwerk
Durch die Verbindung mehrerer DV EC... Pro-Ventilatoren (bis zu 31
Stück) untereinander über einen Kommunikations-Anschluss lässt
sich ein Ventilator-Netzwerk aufbauen. Für eine solche Verbindung ist
der serielle Anschluss (RSA/RSB) eines jeden Ventilators doppelt
ausgeführt. Jeder Ventilator im Netzwerk wird über Laptop/PC mit
einer eigenen Adresse programmiert.
Die Datenleitung (abgeschirmt, Twisted pair) sollte eine max. Länge
von 50 m nicht überschreiten, ansonsten ist eine Freigabe vom Werk
stellenden Endwiderstand von 120 W versehen werden.
erforderlich. Das letzte Gerät in der Kette muss mit einem bauseitig zu
Datenleitung (z.B.):
RS A = J Y [ST] Y 2 x 2 x 0,8 mm
2 ). RS B = J Y [ST] Y 2 x 2 x 0,8 mm
Abb. 6.2
2
2
7
