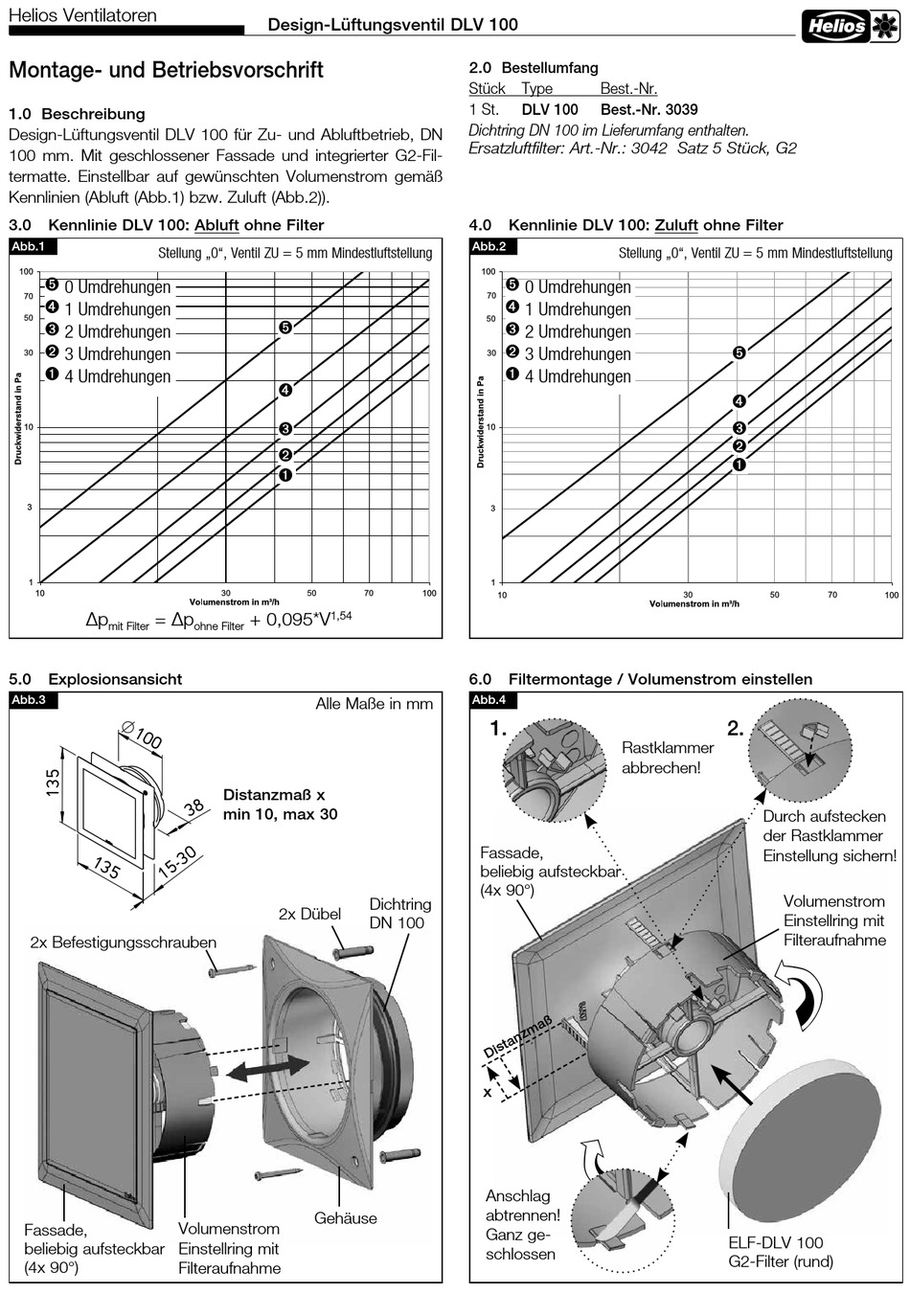

Helios DLV 100 Montage- Und Betriebsvorschrift

Helios Ventilatoren
Montage- und Betriebsvor schrift
1.0 Beschreibung
Design-Lüftungsventil DLV 100 für Zu- und Abluftbetrieb, DN
100 mm. Mit geschlossener Fassade und integrierter G2-Fil-
termatte. Einstellbar auf gewünschten Volumenstrom gemäß
Kennlinien (Abluft (Abb.1) bzw. Zuluft (Abb.2)).
3.0 Kennlinie DLV 100: Abluft ohne Filter
Abb.1
Stellung „0", Ventil ZU = 5 mm Mindestluftstellung
ö 0 Umdrehungen
ë 1 Umdrehungen
ä 2 Umdrehungen
ù 3 Umdrehungen
ò 4 Umdrehungen
3
∆p = ∆p
mit Filter
5.0 Explosionsansicht
Abb.3
2x Befestigungsschrauben
Volumenstrom
Fassade,
Einstellring mit
beliebig aufsteckbar
(4x 90°)
Filteraufnahme
Design-Lüftungsventil DLV 100
ö
ë
ä
ù
ò
+ 0,095*V
1,54
ohne Filter
Alle Maße in mm
Distanzmaß x
min 10, max 30
2x Dübel
Gehäuse
2.0 Bestellumfang
Stück Type
1 St. DLV 100
Dichtring DN 100 im Lieferumfang enthalten.
Ersatzluftfilter: Art.-Nr.: 3042 Satz 5 Stück, G2
4.0 Kennlinie DLV 100: Zuluft ohne Filter
Abb.2
ö 0 Umdrehungen
ë 1 Umdrehungen
ä 2 Umdrehungen
ù 3 Umdrehungen
ò 4 Umdrehungen
6.0 Filtermontage / Volumenstrom einstellen
Abb.4
1.
Fassade,
beliebig aufsteckbar
(4x 90°)
Dichtring
DN 100
x
Anschlag
abtrennen!
Ganz ge-
schlossen
Best.-Nr.
Best.-Nr. 3039
Stellung „0", Ventil ZU = 5 mm Mindestluftstellung
ö
ë
ä
ù
ò
2.
Rastklammer
abbrechen!
Durch aufstecken
der Rastklammer
Einstellung sichern!
ELF-DLV 100
G2-Filter (rund)
Volumenstrom
Einstellring mit
Filteraufnahme
