Endress+Hauser Proline Promag H 200 Technische Information Seite 45

Proline Promag H 200

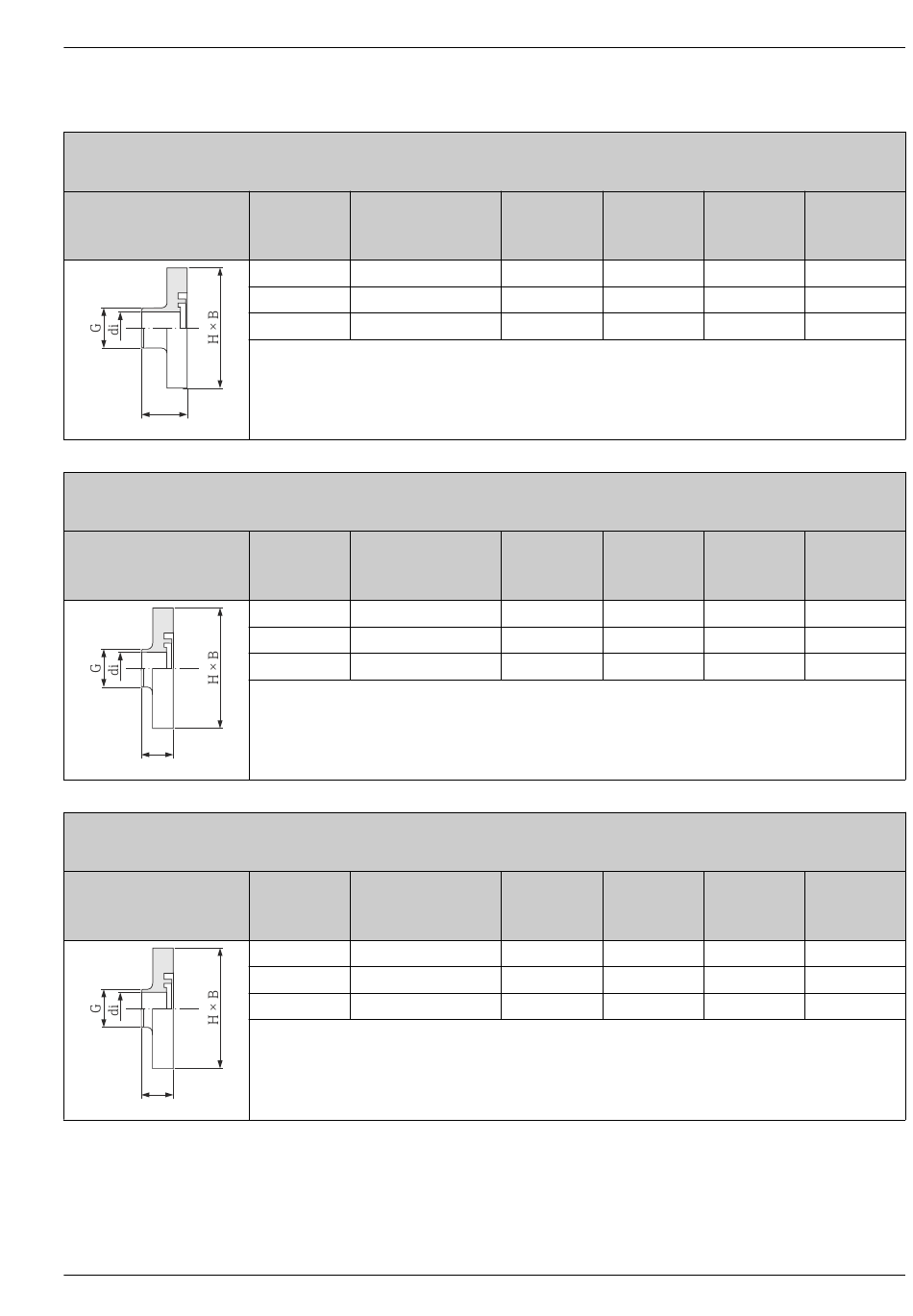

Schweißstutzen nach EN 10357 (DIN 11850)
1.4404 (316L)
Bestellmerkmal "Prozessanschluss", Option DAS
L
A0003870
Schweißstutzen nach ISO 2037
1.4404 (316L)
Bestellmerkmal "Prozessanschluss", Option IAS
L
A0003871
Schweißstutzen nach ASME BPE
1.4404 (316L)
Bestellmerkmal "Prozessanschluss", Option AAS
L
A0003871
Endress+Hauser
Mit aseptischer Formdichtung
DN Passend zu Rohrleitung
EN 10357 (DIN 11850)
[mm] [mm]
2...8 13 × 1,5
15 19 × 1,5
25 (DIN) 29 × 1,5
Einbaulänge = (2 × L) + 86 mm
Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (di) beachten.
DN Passend zu Rohrleitung
ISO 2037
[mm] [mm]
2...8 12,7 × 1,65
15 19,1 × 1,65
25 (1" ASME) 25,4 × 1,65
Einbaulänge = (2 × L) + 86 mm
Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (di) beachten.
DN Passend zu Rohrleitung
ASME BPE
[mm] [mm]
2...8 12,7 × 1,65
15 19,1 × 1,65
25 (1" ASME) 25,4 × 1,65
Einbaulänge = (2 × L) + 86 mm
Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (di) beachten.
di G
[mm] [mm]
10 13
16 19
26 29
di G
[mm] [mm]
9 12,7
16 19,1
22,6 25,4
di G
[mm] [mm]
9 12,7
16 19,1
22,6 25,4
L H × B
[mm] [mm]
23,3 62 × 42
23,3 62 × 42
23,3 72 × 55
L H × B
[mm] [mm]
16,1 62 × 42
16,1 62 × 42
16,1 72 × 55
L H × B
[mm] [mm]
16,1 62 × 42
16,1 62 × 42
16,1 72 × 55
45
