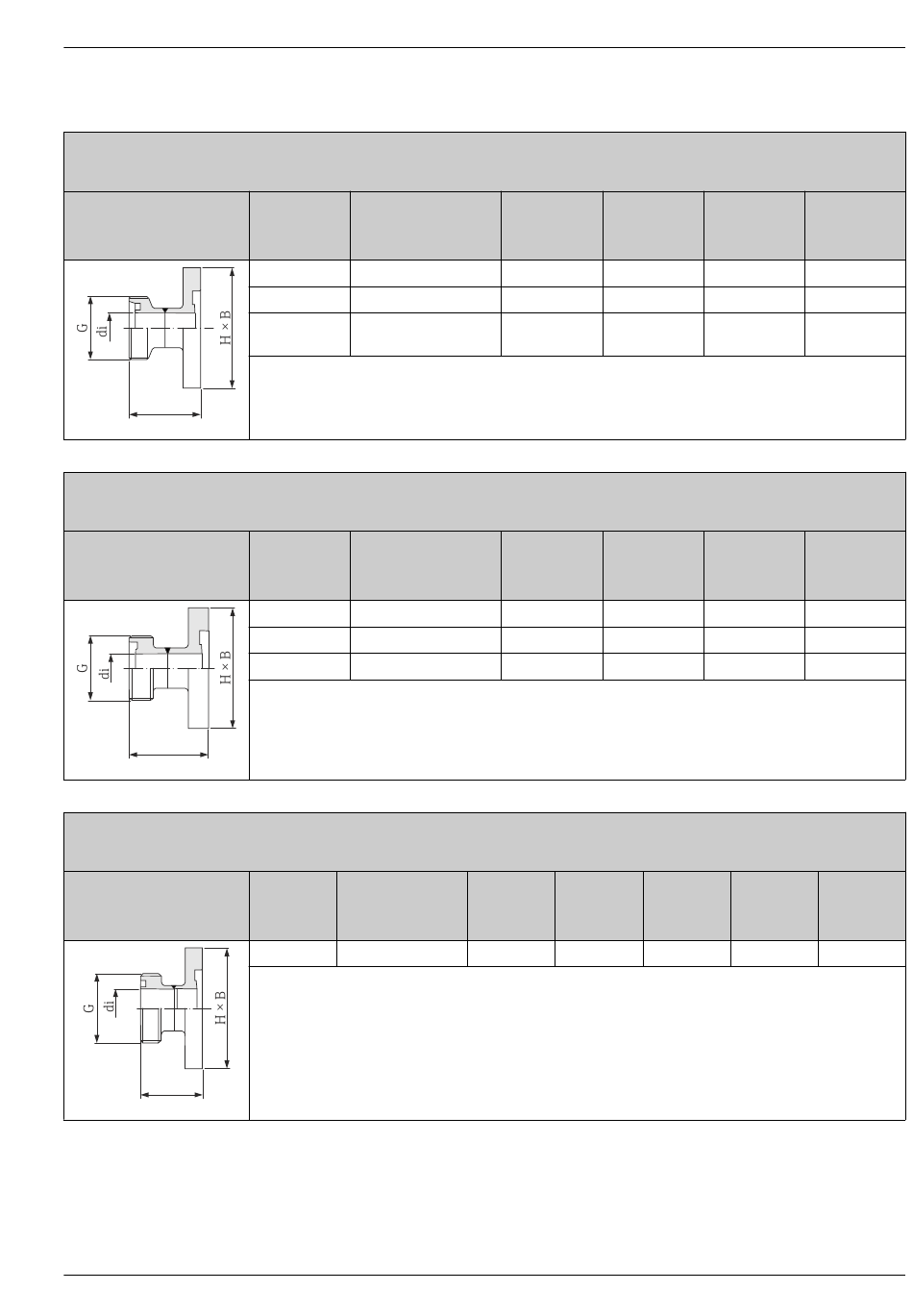

Proline Promag H 200
Verschraubung SC DIN 11851, Gewindestutzen
1.4404 (316L)
Bestellmerkmal "Prozessanschluss", Option DCS
L
A0005553
Verschraubung DIN 11864-1, Aseptik-Gewindestutzen, Form A
1.4404 (316L)
Bestellmerkmal "Prozessanschluss", Option DDS
L
A0005558
Verschraubung SMS 1145, Gewindestutzen
1.4404 (316L)
Bestellmerkmal "Prozessanschluss", Option SAS
L
A0005564
Endress+Hauser
Gewindestutzen mit aseptischer Formdichtung
DN Passend zu Rohrleitung
EN 10357 (DIN 11850)
[mm] [mm]
2...8 Rohr 12 × 1 (DN 10)
15 Rohr 18 × 1,5 (ODT ¾")
Rohr 28 × 1 oder
25 (DIN)
28×1,5 (DN 25)
Einbaulänge = (2 × L) + 86 mm
Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (di) beachten.
DN Passend zu Rohrleitung
EN 10357 (DIN 11850)
[mm] [mm]
2...8 Rohr 13 × 1,5 (DN 10)
15 Rohr 19 × 1,5 (DN 15)
25 (DIN) Rohr 29 × 1,5 (DN 25)
Einbaulänge = (2 × L) + 86 mm
Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (di) beachten.
DN Passend zu Rohrlei-
tung OD
[mm] [mm]
25 (1" ASME) 1
Einbaulänge = (2 × L) + 86 mm
Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (di) beachten.
di G
[mm] [mm]
10 Rd 28 × ¹⁄₈
16 Rd 34 × ¹⁄₈
26 Rd 52 × ¹⁄₆
di G
[mm] [mm]
10 Rd 28 × ¹⁄₈
16 Rd 34 × ¹⁄₈
26 Rd 52 × ¹⁄₆
DN di
SMS 1145
[mm] [mm]
25 22,6
L
[mm]
44
44
52
L
[mm]
42
42
49
G L
[mm] [mm]
Rd 40 × ¹⁄₆ 30,8
H × B
[mm]
62 × 42
62 × 42
72 × 55
H × B
[mm]
62 × 42
62 × 42
72 × 55
H × B
[mm]
72 × 55
