Proline Promag H 200
Potenzialausgleich
Endress+Hauser
Anforderungen
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
• Material und Erdung der Rohrleitung
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation
(XA) beachten.
Anschlussbeispiel Standardfall
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden Prozessan-
schlüsse, welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in der Regel der Ein-
satz von weiteren Potenzialausgleichs-Maßnahmen.
Anschlussbeispiele Sonderfälle
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufnehmer und
Messstoff über zusätzliche Erdungsringe oder Prozessanschlüsse mit integrierter Erdungselektrode
sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messgenauigkeit beeinflussen oder zur
Zerstörung des Messaufnehmers durch elektrochemischen Abbau von Elektroden führen.
Beim Einsatz von Erdungsringen folgende Punkte beachten:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entsprechende
Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als "Platzhalter" und besitzen
keinerlei Potenzialausgleichsfunktion. Sie übernehmen zudem eine entscheidende Dichtungsfunk-
tion an der Schnittstelle Sensor/Anschluss. Bei Prozessanschlüssen ohne metallische Erdungsringe
dürfen diese Kunststoffscheiben/ Dichtungen deshalb nicht entfernt werden bzw. diese sind
immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Achten Sie bei
der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten
besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden!
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die Einbau-
länge wird dadurch nicht beeinflusst.

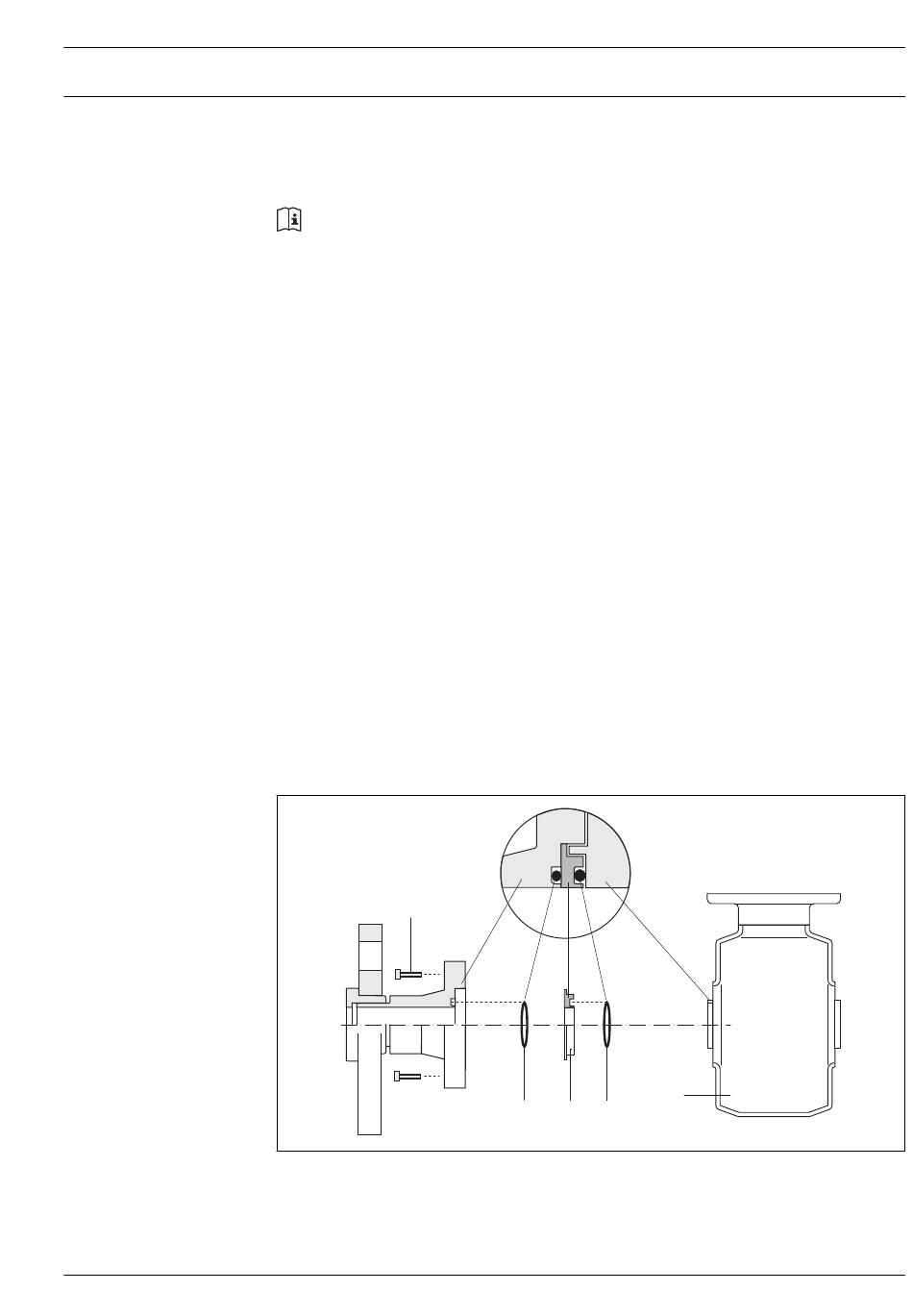

Potenzialausgleich über zusätzlichen Erdungsring
1
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messaufnehmer
4
2 3 2
A0002651
