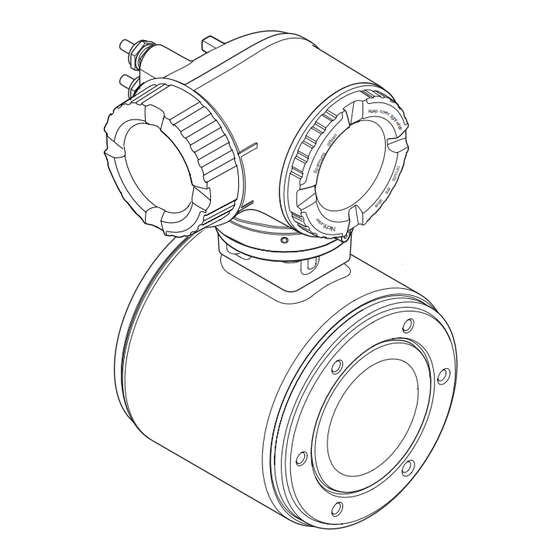

Seite 1 Products Solutions Services BA01716D/06/DE/02.24-00 71659965 2024-07-17 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag H 300 EtherNet/IP Magnetisch-induktives Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3 Proline Promag H 300 EtherNet/IP Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 25 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promag H 300 EtherNet/IP 8.3.10 Anwenderrollen und ihre Zugriffs- 10.6.6 WLAN konfigurieren ... . 115 rechte ......60 10.6.7 Konfiguration verwalten .
Seite 5 13.2 Mess- und Prüfmittel ....164 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 165 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promag H 300 EtherNet/IP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promag H 300 EtherNet/IP Hinweise zum Dokument 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. Verboten Abläufe, Prozesse oder Handlungen, die verboten sind.
Seite 8 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9 Proline Promag H 300 EtherNet/IP Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promag H 300 EtherNet/IP Sicherheitshinweise IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät einige spe- zifische Funktionen.
Seite 12 Sicherheitshinweise Proline Promag H 300 EtherNet/IP Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle (→  71) wird durch den Netzwerk- schlüssel geschützt.
Seite 13 Proline Promag H 300 EtherNet/IP Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1, C2, GA, GB, MA, MB, NA, NB BB, C2, GB, MB, NB Das Gerät kann in eine Ringtopologie eingebunden werden.
Seite 14 Produktbeschreibung Proline Promag H 300 EtherNet/IP Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 15 • Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.
Seite 16 Warenannahme und Produktidentifizierung Proline Promag H 300 EtherNet/IP 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 17 Proline Promag H 300 EtherNet/IP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029204  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Durchfluss;...
Seite 18 Warenannahme und Produktidentifizierung Proline Promag H 300 EtherNet/IP 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 19 Proline Promag H 300 EtherNet/IP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20 Lagerung und Transport Proline Promag H 300 EtherNet/IP 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21 Proline Promag H 300 EtherNet/IP Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen. A0042131 Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen.
Seite 22 Montage Proline Promag H 300 EtherNet/IP A0028981 Belüftungsventil Rohrleitungssiphon Länge der Fallleitung Einbau bei teilgefüllter Rohrleitung • Bei teilgefüllten Rohrleitungen mit Gefälle eine dükerähnliche Einbauweise vorsehen. • Der Einbau einer Reinigungsklappe wird empfohlen. A0041088 Einbau in der Nähe von Pumpen HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen!
Seite 23 Proline Promag H 300 EtherNet/IP Montage L > 10 m (33 ft) A0041092 Angaben zur Vibrations- und Schockfestigkeit des Messsystems →  184 Einbaulage Die Pfeilrichtung auf dem Typenschild hilft, das Messgerät entsprechend der Durchfluss- richtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 24 Montage Proline Promag H 300 EtherNet/IP A0015591 Horizontal • Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teil- gefülltem oder leerem Messrohr wirklich anspricht.
Seite 25 Proline Promag H 300 EtherNet/IP Montage A0042132 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" 6.1.2 Anforderungen aus Umgebung und Prozess Umgebungstemperaturbereich Messumformer Standard: –40 … +60 °C (–40 … +140 °F) Vor-Ort-Anzeige –20 …...
Seite 26 Montage Proline Promag H 300 EtherNet/IP [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8° 2 m/s 1 m/s d / D A0029002 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47)
Seite 27 Proline Promag H 300 EtherNet/IP Montage 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.
Seite 28 Montage Proline Promag H 300 EtherNet/IP 6.2.4 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden. – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung.
Seite 29 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann. ‣...
Seite 30 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP Stromausgang 0/4…20 mA Normales Installationskabel ausreichend. Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 31 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss Standardkabel 4 Adern (2 Paare); paarverseilt mit gemeinsamem Schirm, Aderquerschnitt mini- mal 0,34 mm (22 AWG) Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Kabelimpedanz (Paar) Minimal 80 Ω Kabellänge Maximal 300 m (1 000 ft), maximaler Schleifwiderstand 20 Ω...
Seite 32 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 33 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  29. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣...
Seite 34 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP 4. Halterung des Anzeigemoduls abziehen. N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n s io ri r...
Seite 35 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss 22 mm 24 mm – A0033984 4. Kabel gemäß Klemmenbelegung anschließen.  Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem- menabdeckung oder →  32.
Seite 36 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP 7.3.2 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  33.
Seite 37 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...
Seite 38 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP 7.3.3 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  167. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 39 Erdungsringe dürfen diese Kunststoffscheiben/Dich- tungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil DK5HR* separat bestellt wer- den (enthält keine Dichtungen). Bei der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind.
Seite 40 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP Potenzialausgleich über Erdungselektroden am Prozessanschluss A0028972 Sechskantschrauben Prozessanschluss Integrierte Erdungselektroden O-Ring-Dichtung Messaufnehmer Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele EtherNet/IP A0028767  8 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer Endress+Hauser...
Seite 41 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  29 Messumformer Verbindungskabel zwischen den beiden Messumformern Stromausgang 4-20 mA 4...20 mA A0028758  9 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B.
Seite 42 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP Impuls-/Frequenzausgang 12345 A0028761  11 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  176 Schaltausgang A0028760  12 Anschlussbeispiel für Schaltausgang (passiv)
Seite 43 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss Stromeingang A0028915  14 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur) Messumformer Statuseingang A0028764  15 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS)
Seite 44 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP Adressierungsart ab Werk Softwareadressierung; alle DIP-Schalter der Hardwareadressierung stehen auf OFF. IP-Adresse ab Werk DHCP Server aktiv Softwareadressierung: Die IP-Adresse wird über den Parameter IP-Adresse (→  91) eingegeben . IP-Adresse einstellen Stromschlaggefahr beim Öffnen des Messumformergehäuses.
Seite 45 Proline Promag H 300 EtherNet/IP Elektrischer Anschluss A0034499 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen . 3. DIP-Schalter Nr. 2 auf dem I/O-Elektronikmodul von OFF → ON setzen.
Seite 46 Elektrischer Anschluss Proline Promag H 300 EtherNet/IP Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-  sack" →  45? Ist die Klemmenbelegung korrekt ?  Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul? ...
Seite 47 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser oder mit Bedientool (z. B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z. B. SPS)
Seite 48 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  199 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 49 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter" • Festlegen der Bediensprache...
Seite 50 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 A0029346 Betriebsanzeige Messstellenbezeichnung →  88 Statusbereich Anzeigebereich für Messwerte (bis zu 4 Zeilen) Bedienelemente →  56 Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...
Seite 51 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Messgrößen Symbol Bedeutung Leitfähigkeit Massefluss Anzahl und Darstellung der Messgrößen sind über Parameter Format Anzeige (→  106) konfigurierbar. Summenzähler Symbol Bedeutung Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird.
Seite 52 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.3.2 Navigieransicht Im Untermenü Im Assistenten /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  56...
Seite 53 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup Diagnose Erscheint: • Im Menü neben der Auswahl "Diagnose" • Links im Navigationspfad im Menü Diagnose Experte Erscheint: •...
Seite 54 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  17 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 55 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 56 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Assistenten Geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben. Plus-Taste Bei Menü, Untermenü...
Seite 57 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 58 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 59 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...
Seite 60 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  54, zur Erläuterung der Bedienelemente →  56 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
Seite 61 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  110) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 62 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard Ethernet-Kabel Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmtem Stecker (z.
Seite 63 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Nur die aktiven Netzwerkverbindungen zum Messgerät verwenden. Alle weiteren Netzwerkverbindungen wie Alle weiteren Netzwerkverbin- z. B. WLAN ausschalten. dungen ausschalten. Bei Verbindungsproblemen: →  137 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
Seite 64 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 8.4.3 Verbindungsaufbau Via Serviceschnittstelle (CDI-RJ45) Messgerät vorbereiten 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäusedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen. 3. Computer über Standard Ethernet-Kabel mit RJ45-Stecker anschließen .
Seite 65 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.
Seite 66 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 Device name: Device tag: Signal Status: Web server language English Login Access Status Maintenance Enter access code Login...
Seite 67 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  143 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...
Seite 68 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Seite 69 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  64. Wenn der Aufbau der Kommunikation zum Webserver über die Default IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
Seite 70 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP A0033725  21 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Ringtopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
Seite 71 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Via WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilig, beleuchtet; Touch Control + WLAN" A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt...
Seite 72 Bedienungsmöglichkeiten Proline Promag H 300 EtherNet/IP HINWEIS Folgendes beachten, um ein Netzwerkkonflikt zu vermeiden: ‣ Gleichzeitigen Zugriff von demselben mobilen Endgerät auf das Messgerät via Service- schnittstelle (CDI-RJ45) und WLAN-Schnittstelle vermeiden. ‣ Nur eine Serviceschnittstelle (CDI-RJ45 oder WLAN-Schnittstelle) aktivieren. ‣...
Seite 73 Proline Promag H 300 EtherNet/IP Bedienungsmöglichkeiten Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...
Seite 74 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...
Seite 75 Proline Promag H 300 EtherNet/IP Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmwareversion Diagnose → Geräteinformation → Firmwarever- sion Freigabedatum Firmware-Version 10.2017 Hersteller-ID 0x11 Parameter Parameter Hersteller-ID Diagnose →...
Seite 76 Systemintegration Proline Promag H 300 EtherNet/IP Messgerät in System einbinden Detaillierte Angaben zur Systemintegration: Betriebsanleitung zum Gerät Eine detaillierte Beschreibung zur Geräteintegration in ein Automatisierungssystem (z.B. von Rockwell Automation) ist als separate Dokumentation verfügbar: www.endress.com → Land wählen → Lösungen → Feldbusplanung →...
Seite 77 Proline Promag H 300 EtherNet/IP Systemintegration 9.4.2 Ein- und Ausgangsgruppen Mögliche Konfigurationen Konfiguration 1: Exclusive Owner Multicast Input Assembly Fix Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 64 – Output Assembly Fix O → T Konfiguration...
Seite 78 Systemintegration Proline Promag H 300 EtherNet/IP Konfiguration 7: Exclusive Owner Multicast Input Assembly Configurable Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 69 – – Output Assembly Fix O → T Konfiguration 0 x 66 Input Assembly Fix T →...
Seite 79 Proline Promag H 300 EtherNet/IP Systemintegration Volume flow fixed input assembly (Assem106), 40 Byte Beschreibung Byte 1. Dateikopf (nicht sichtbar) 1…4 2. Aktuelle Diagnose 5…8 3. Volumenfluss 9…12 4. Normvolumenfluss 13…16 5. Leitfähigkeit 17…20 6. Temperatur 21…24 7. Summenzähler 1 25…28...
Seite 80 Systemintegration Proline Promag H 300 EtherNet/IP Mögliche Eingangswerte Mögliche Eingangswerte 1…10: • Aus • Fließgeschwindigkeit • Elektroniktemperatur • Volumenfluss • Leitfähigkeit • Summenzähler 1 • Massefluss • Korrigierte Leitfähigkeit • Summenzähler 2 • Normvolumenfluss • Temperatur • Summenzähler 3 Mögliche Eingangswerte 11…20: •...
Seite 81 Proline Promag H 300 EtherNet/IP Systemintegration Beschreibung (Format) Byte Wert 16. Einheit eingelesene Dichte (Integer) 17…18 • 12040: g/cm • 12051: g/m • 12048: kg/l • 12053: kg/dm • 12039: kg/m • 12065: SD4°C • 12066: SD15°C • 12067: SD20°C •...
Seite 82 Systemintegration Proline Promag H 300 EtherNet/IP Beschreibung (Format) Bits Byte Offset Parameter 84 Summenzähler 1 Fehlerverhalten Parameter 149 Summenzähler-Bedienung Vorwahlmenge Sum. 1 Parameter 81 Summenzähler-Bedienung Steuerung Summenzähler 1 Parameter 79 Summenzähler 2 Zuordnung Prozessgröße Parameter 91 Summenzähler 2 Einheit Summenzähler Parameter 88 Summenzähler 2...
Seite 83 Proline Promag H 300 EtherNet/IP Systemintegration Beschreibung (Format) Bits Byte Offset Parameter 111 Leerrohrüberwachung Ansprechzeit teilgefülltes Rohr Parameter 106 Prozessparameter Leitfähigkeitsdämpfung Parameter 32 Prozessparameter Messwertunterdrückung Parameter 45 Leerrohrüberwachung Neuer Abgleich Parameter 42 Externe Kompensation Dichtequelle Parameter 49 Externe Kompensation Temperaturquelle Parameter 138 Leerrohrüberwachung...
Seite 84 Systemintegration Proline Promag H 300 EtherNet/IP Statussignal Kurztext Wert Main electronic failure 16777375 Memory content 16777376 Electronic temperature too low 16777409 Electronic temperature too high 16777411 Process temperature too high 16777413 Process temperature too low 16777414 Sensor temperature 16777429 Sensor temperature...
Seite 85 Proline Promag H 300 EtherNet/IP Systemintegration Statussignal Kurztext Wert Dataset 67108970 Electronic temperature too low 67109057 Electronic temperature too high 67109059 Process temperature too high 67109061 Process temperature too low 67109062 Electronic failure 67109090 EMC interference 67109204 Process limit 134217873...
Seite 86 Inbetriebnahme Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  28 • Checkliste "Anschlusskontrolle" →  45 10.2 Messgerät einschalten ‣...
Seite 87 Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.5 Messgerät konfigurieren Das Menü Setup mit seinen geführten Assistenten enthält alle Parameter, die für den Standard-Messbetrieb benötigt werden. X X X X X X X 20.50 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü...
Seite 88 Inbetriebnahme Proline Promag H 300 EtherNet/IP ‣ Relaisausgang 1 … n →  103 ‣ Anzeige →  105 ‣ →  107 Schleichmengenunterdrückung ‣ Leerrohrüberwachung →  108 ‣ Erweitertes Setup →  109 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
Seite 89 Proline Promag H 300 EtherNet/IP Inbetriebnahme Navigation Menü "Setup" → Systemeinheiten ‣ Systemeinheiten Volumenflusseinheit →  89 Volumeneinheit →  89 →  89 Leitfähigkeitseinheit Temperatureinheit →  89 Masseflusseinheit →  90 Masseeinheit →  90 Dichteeinheit →  90 →...
Seite 90 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Masseflusseinheit – Einheit für Massefluss wählen. Einheiten-Auswahl- Abhängig vom Land: liste • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozess- größe Masseeinheit –...
Seite 91 Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung MAC-Adresse Zeigt MAC-Adresse des Messgeräts. Eineindeutige 12-stellige Zei- Jedes Messgerät erhält eine chenfolge aus Zahlen und individuelle Adresse.  MAC = Media-Access-Control Buchstaben, z.B.: 00:07:05:10:01:5F Default-Netzwerkeinstellungen Wiederherstellungsmöglichkeit der Netz- •...
Seite 92 Inbetriebnahme Proline Promag H 300 EtherNet/IP I/O-Konfiguration übernehmen →  92 Umbaucode →  92 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klemmennummern. • Nicht belegt mern • 26-27 (I/O 1) •...
Seite 93 Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus Das Messgerät ist nicht für Signalmodus für Stromeingang...
Seite 94 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurücksetzen • Messwertunterdrückung Klemmennummer Zeigt die vom Statuseingangsmodul belegten Klemmennum- •...
Seite 95 Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Signalmodus – Signalmodus für Stromaus- •...
Seite 96 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. – Stromausgang (→  95) ist alarm festlegen. • Max. eine Prozessgröße und in Para- • Letzter gültiger meter Strombereich Wert (→...
Seite 97 Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.5.8 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
Seite 98 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 99 Proline Promag H 300 EtherNet/IP Inbetriebnahme Endfrequenz →  99 Messwert für Anfangsfrequenz →  99 →  100 Messwert für Endfrequenz Fehlerverhalten →  100 Fehlerfrequenz →  100 Invertiertes Ausgangssignal →  100 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / ...
Seite 100 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Messwert für Endfrequenz In Parameter Betriebsart Messwert für Endfrequenz Gleitkommazahl mit Abhängig von Land (→  97) ist die Option Fre- festlegen. Vorzeichen und Nennweite quenz und in Parameter Zuordnung Frequenzausgang (→...
Seite 101 Proline Promag H 300 EtherNet/IP Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  101 Klemmennummer →  101 Signalmodus →  101 Funktion Schaltausgang →  102 Zuordnung Diagnoseverhalten →  102 →...
Seite 102 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 103 Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s – die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 104 Inbetriebnahme Proline Promag H 300 EtherNet/IP Fehlerverhalten →  105 Schaltzustand →  105 →  105 Relais im Ruhezustand Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Relaisausgangs- • Nicht belegt – modul belegten Klemmennum- •...
Seite 105 Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten – Ausgangsverhalten bei Geräte- • Aktueller Status – alarm festlegen. • Offen • Geschlossen Schaltzustand – Zeigt aktuellen Zustand des • Offen – Relaisausgangs. • Geschlossen Relais im Ruhezustand –...
Seite 106 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 107 Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.5.11 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  107 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
Seite 108 Inbetriebnahme Proline Promag H 300 EtherNet/IP 10.5.12 Leerrohrüberwachung konfigurieren Die Messgeräte werden bereits werksseitig mit Wasser (ca. 500 µS/cm) abgeglichen. Bei Flüssigkeiten mit einer tieferen Leitfähigkeit ist ein neuer Vollrohrabgleich vor Ort empfehlenswert. Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen.
Seite 109 Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
Seite 110 Inbetriebnahme Proline Promag H 300 EtherNet/IP ‣ Elektrodenreinigung →  115 ‣ WLAN-Einstellungen →  115 ‣ Heartbeat Setup ‣ Datensicherung →  117 ‣ Administration →  118 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup Parameterübersicht mit Kurzbeschreibung...
Seite 111 Proline Promag H 300 EtherNet/IP Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →  111 Einheit Summenzähler 1 … n →  111 →  111 Betriebsart Summenzähler Fehlerverhalten →...
Seite 112 Inbetriebnahme Proline Promag H 300 EtherNet/IP 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  113 1.
Seite 113 Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 114 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Nachkommastellen In Parameter 4. Anzeigewert Anzahl Nachkommastellen für • x – ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige •...
Seite 115 Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.6.5 Elektrodenreinigung durchführen Das Untermenü Elektrodenreinigungszyklus enthält Parameter, die für die Konfiguration der Elektrodenreinigung eingestellt werden müssen. Das Untermenü ist nur vorhanden, wenn das Gerät mit Elektrodenreinigung bestellt wurde. Navigation Menü "Setup" → Erweitertes Setup → Elektrodenreinigungszyklus ‣...
Seite 116 Inbetriebnahme Proline Promag H 300 EtherNet/IP Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN →  116 WLAN-Modus →  116 →  116 SSID-Name Netzwerksicherheit →  116 Sicherheitsidentifizierung →  117 Benutzername →  117 WLAN-Passwort →...
Seite 117 Proline Promag H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Sicherheitsidentifizierung – Sicherheitseinstellungen wäh- • Root certificate – len und diese via Menü Data- • Gerätezertifikat management > Security > • Device private key WLAN downloaden. Benutzername –...
Seite 118 Inbetriebnahme Proline Promag H 300 EtherNet/IP Sicherungsstatus →  118 Vergleichsergebnis →  118 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb Tage (d), Stunden (h), Minuten (m) und ist.
Seite 119 Proline Promag H 300 EtherNet/IP Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Administration ‣ Administration ‣ Freigabecode definieren →  119 ‣ Freigabecode zurücksetzen →  119 →  120 Gerät zurücksetzen Parameter zum Definieren des Freigabecodes nutzen Navigation Menü...
Seite 120 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb Tage (d), Stunden (h), Minuten (m) und ist. Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurücksetzen.
Seite 121 Proline Promag H 300 EtherNet/IP Inbetriebnahme Wert Stromausgang 1 … n →  121 Simulation Frequenzausgang 1 … n →  121 →  121 Wert Frequenzausgang 1 … n Simulation Impulsausgang 1 … n →  122 Wert Impulsausgang 1 … n →...
Seite 122 Inbetriebnahme Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Simulation Impulsausgang 1 … n In Parameter Betriebsart ist die Option Simulation des Impulsausgangs einstel- • Aus Impuls ausgewählt. len und ausschalten. • Fester Wert • Abwärtszählender Wert  Bei Option Fester Wert: Parame- ter Impulsbreite (→...
Seite 123 Proline Promag H 300 EtherNet/IP Inbetriebnahme 10.8.1 Schreibschutz via Freigabecode Der anwenderspezifische Freigabecode hat folgende Auswirkungen: • Via Vor-Ort-Bedienung sind die Parameter für die Messgerätkonfiguration schreibge- schützt und ihre Werte nicht mehr änderbar. • Via Webbrowser ist der Gerätezugriff geschützt und dadurch auch die Parameter für die Messgerätkonfiguration.
Seite 124 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 125 Proline Promag H 300 EtherNet/IP Inbetriebnahme A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  126. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 126 Betrieb Proline Promag H 300 EtherNet/IP Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 127 Proline Promag H 300 EtherNet/IP Betrieb 11.4.1 Untermenü "Prozessgrößen" Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen Volumenfluss →  127 Massefluss →  127 →...
Seite 128 Betrieb Proline Promag H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige Leitfähigkeit – Zeigt aktuell gemessene Leitfähigkeit Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Leitfähigkeitseinheit (→  89) Korrigierte Leitfähigkeit Eine der folgenden Bedingungen ist Zeigt aktuell korrigierte Leitfähigkeit Positive Gleitkommazahl erfüllt:...
Seite 129 Proline Promag H 300 EtherNet/IP Betrieb 11.4.3 Untermenü "Eingangswerte" Das Untermenü Eingangswerte führt den Anwender systematisch zu den einzelnen Ein- gangswerten. Navigation Menü "Diagnose" → Messwerte → Eingangswerte ‣ Eingangswerte ‣ Stromeingang 1 … n →  129 ‣ Statuseingang 1 … n →...
Seite 130 Betrieb Proline Promag H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel. • Hoch • Tief 11.4.4 Ausgangswerte Das Untermenü Ausgangswerte enthält alle Parameter, um die aktuellen Messwerte zu jedem Ausgang anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Ausgangswerte ‣...
Seite 131 Proline Promag H 300 EtherNet/IP Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Impuls-/Frequenz-/Schaltausgang 1 … n ‣ Impuls-/Frequenz-/Schaltausgang 1 … n →  131 Ausgangsfrequenz 1 … n Impulsausgang 1 … n →  131 Schaltzustand 1 … n →...
Seite 132 Betrieb Proline Promag H 300 EtherNet/IP 11.5 Messgerät an Prozessbedingungen anpassen Dazu stehen zur Verfügung: • Grundeinstellungen mithilfe des Menü Setup (→  87) • Erweiterte Einstellungen mithilfe des Untermenü Erweitertes Setup (→  109) 11.6 Summenzähler-Reset durchführen Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣...
Seite 133 Proline Promag H 300 EtherNet/IP Betrieb Optionen Beschreibung Vorwahlmenge + Anhal- Die Summierung wird angehalten und der Summenzähler auf seinen definierten Startwert aus Parameter Vorwahlmenge gesetzt. Zurücksetzen + Starten Der Summenzähler wird auf Wert 0 zurückgesetzt und die Summierung erneut gestartet.
Seite 134 Betrieb Proline Promag H 300 EtherNet/IP Navigation Menü "Diagnose" → Messwertspeicherung ‣ Messwertspeicherung Zuordnung 1. Kanal →  135 Zuordnung 2. Kanal →  135 →  135 Zuordnung 3. Kanal Zuordnung 4. Kanal →  135 Speicherintervall →  135 Datenspeicher löschen...
Seite 135 Proline Promag H 300 EtherNet/IP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- • Aus ROM ist verfügbar. nen. • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit •...
Seite 136 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
Seite 137 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Schreibzugriff auf Parameter ist nicht möglich. Hardware-Schreibschutz ist aktiviert. Verriegelungsschalter auf Hauptelektronikmo- dul in Position OFF bringen →  124. Schreibzugriff auf Parameter ist nicht möglich.
Seite 138 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Fehler Mögliche Ursachen Behebung Parallele WLAN- und Ethernet-Kommunikation. • Netzwerkeinstellungen prüfen. • Temporär nur WLAN als Schnittstelle aktivie- ren. Webbrowser ist eingefroren und keine Bedie- Datentransfer ist aktiv. Warten, bis Datentransfer oder laufende Aktion nung mehr möglich.
Seite 139 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Farbe Bedeutung Grün Gerätestatus ist ok. Grün blinkend Gerät ist nicht konfiguriert. Rot blinkend Diagnoseereignis mit Diagnoseverhalten "Warnung" ist aufgetreten. Diagnoseereignis mit Diagnoseverhalten "Alarm" ist aufgetreten. Rot/grün blinkend Gerät startet neu/Selbsttest. Gerätestatus/Modulsta- Rot langsam blinkend Wenn >...
Seite 140 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 141 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
Seite 142 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 143 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  158 • Via Untermenü →  158 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 144 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
Seite 145 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 146 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP 12.8.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 043 Sensorkurzschluss 1. Sensorkabel und Sensor prüfen 0x8000153 2. Heartbeat Verification ausführen 3. Sensorkabel oder Sensor ersetzen Statussignal Diagnoseverhalten [ab Werk] Warning Diagnoseverhalten ist änderbar.
Seite 147 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 181 Sensorverbindung 1. Sensorkabel und Sensor prüfen • 0x100011C 2. Heartbeat Verification ausführen • 0x10002E0 3. Sensorkabel oder Sensor ersetzen Statussignal Diagnoseverhalten Alarm 12.8.2...
Seite 148 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 270 Hauptelektronik-Fehler Hauptelektronikmodul tauschen • 0x1000078 • 0x100007C • 0x1000080 Statussignal • 0x100009F Diagnoseverhalten Alarm • 0x10002D7 Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex)
Seite 149 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 283 Speicherinhalt 1. Gerät rücksetzen • 0x10000E1 2. Service kontaktieren • 0x100016F Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 302 Geräteverifikation aktiv Geräteverifikation aktiv, bitte war-...
Seite 150 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät 0x10002D1 rücksetzen 2. Service kontaktieren Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 375 I/O 1 …...
Seite 151 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 387 HistoROM Backup fehlerhaft Service kontaktieren 0x1000288 Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 512 Sensorelektronik (ISEM) fehlerhaft 1. ECC-Erholzeit prüfen 0x1000120 2.
Seite 152 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 412 Download verarbeiten Download aktiv, bitte warten 0x2000204 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 431 Nachabgleich 1 … n Nachabgleich ausführen...
Seite 153 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 443 Impulsausgang 1 … n 1. Prozess prüfen • 0x800008C 2. Einstellung des Impulsausgangs • 0x8000121 prüfen Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose-...
Seite 154 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 491 Simulation Stromausgang 1 … n Simulation ausschalten 0x200000E Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 492 Simulation Frequenzausgang 1 … n...
Seite 155 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 511 ISEM-Einstellungen fehlerhaft 1. Messperiode und Integrationszeit 0x200031C prüfen 2. Sensoreigenschaften prüfen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1.
Seite 156 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP 12.8.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 803 Schleifenstrom 1. Verkabelung prüfen 0x10000AD 2. I/O-Modul tauschen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext...
Seite 157 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv! 0x8000091 1. Einstellungen Schleichmengen- unterdrückung prüfen Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen 0x1000031 2.
Seite 158 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP 12.9 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Diagnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  142 •...
Seite 159 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  27 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  142 • Via Webbrowser →  143 •...
Seite 160 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP 12.11.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) • Funktionskontrolle (C) •...
Seite 161 Proline Promag H 300 EtherNet/IP Diagnose und Störungsbehebung Informationsereignis Ereignistext I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet I1618 I/O-Modul 2 ersetzt I1619 I/O-Modul 3 ersetzt I1621 I/O-Modul 4 ersetzt I1622 Kalibrierung geändert I1624 Alle Summenzähler zurücksetzen I1625 Schreibschutz aktiviert...
Seite 162 Diagnose und Störungsbehebung Proline Promag H 300 EtherNet/IP 12.13 Geräteinformationen Das Untermenü Geräteinformation enthält alle Parameter, die verschiedene Informatio- nen zur Geräteidentifizierung anzeigen. Navigation Menü "Diagnose" → Geräteinformation ‣ Geräteinformation Messstellenbezeichnung →  162 Seriennummer →  162 →  162 Firmwareversion Gerätename...
Seite 163 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 5H3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 164 Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) →  199 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 165 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 166 Reparatur Proline Promag H 300 EtherNet/IP 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.
Seite 167 Proline Promag H 300 EtherNet/IP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 168 Zubehör Proline Promag H 300 EtherNet/IP 15.1.2 Zum Messaufnehmer Zubehör Beschreibung Adapterset Adapteranschlüsse für den Einbau von Promag H anstelle eines Promag 30/33 A oder Promag 30/33 H (DN 25). Bestehend aus: • 2 Prozessanschlüsse • Schrauben • Dichtungen Dichtungsset Für den regelmäßigen Austausch von Dichtungen beim Messaufnehmer.
Seite 169 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 170 Zubehör Proline Promag H 300 EtherNet/IP 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 171 Proline Promag H 300 EtherNet/IP Technical data Technical data 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 172 Technical data Proline Promag H 300 EtherNet/IP Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- min./max. Endwert Impulswertigkeit Schleichmenge gang (v ~ 0,3/10 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) (v ~ 2,5 m/s) [mm] [in] /min] /min] /min] ⁵⁄₁₆ 1 … 30 ½...
Seite 173 Messgerät schreiben: • Messstofftemperatur ermöglicht eine temperaturkompensierte Leitfähigkeitsmessung (z.B. iTEMP) • Referenzdichte zur Berechnung des Masseflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  170 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über...
Seite 174 Technical data Proline Promag H 300 EtherNet/IP Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen • Temperatur • Dichte Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel •...
Seite 175 Proline Promag H 300 EtherNet/IP Technical data 16.4 Ausgang Ausgangssignal EtherNet/IP Standards Gemäß IEEE 802.3 Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US • 4…20 mA • 0…20 mA (nur bei Signalmodus aktiv) •...
Seite 176 Technical data Proline Promag H 300 EtherNet/IP Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Korrigierte Leitfähigkeit • Temperatur • Elektroniktemperatur Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung...
Seite 177 Proline Promag H 300 EtherNet/IP Technical data Schaltverhalten Binär, leitend oder nicht leitend Schaltverzögerung Einstellbar: 0 … 100 s Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: • Aus • Volumenfluss • Massefluss • Normvolumenfluss •...
Seite 178 Technical data Proline Promag H 300 EtherNet/IP Für die Zuordnung stehen folgende Ein- und Ausgänge zur Verfügung: • Stromausgang wählbar: 4…20 mA (aktiv), 0/4…20 mA (passiv) • Impuls-/Frequenz-/Schaltausgang • Stromeingang wählbar: 4…20 mA (aktiv), 0/4…20 mA (passiv) • Statuseingang Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt.
Seite 179 Proline Promag H 300 EtherNet/IP Technical data Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Beleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: EtherNet/IP • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...
Seite 180 Technical data Proline Promag H 300 EtherNet/IP Unterstützte CIP-Verbindungen Max. 3 Verbindungen Explizite Verbindungen Max. 6 Verbindungen I/O-Verbindungen Max. 6 Verbindungen (Scanner) Konfigurationsmöglichkeiten • DIP-Schalter auf dem Elektronikmodul für IP-Adressierung für Messgerät • Herstellerspezifische Software (FieldCare) • Add-On-Profile Level 3 für Rockwell Automation Leitsysteme •...
Seite 181 Proline Promag H 300 EtherNet/IP Technical data Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspeicher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
Seite 182 Technical data Proline Promag H 300 EtherNet/IP Fehlergrenzen unter Referenzbedingungen Volumenfluss • ±0,5 % v.M. ± 1 mm/s (0,04 in/s) • Optional: ±0,2 % v.M. ± 2 mm/s (0,08 in/s) Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs keinen Einfluss.
Seite 183 Proline Promag H 300 EtherNet/IP Technical data –10 –20 –30 ⁰ ¹ ² ³ ⁴ ⁵ [µS/cm] A0042279  30 Messabweichung (Standard) –10 –20 –30 ⁰ ¹ ² ³ ⁴ ⁵ ⁶ [ S/cm] µ A0047944  31 Messabweichung (Optional: Bestellmerkmal " Kalibrierte Leitfähigkeitsmessung", Option CW) Wiederholbarkeit v.M.
Seite 184 4 … 95 % geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 185 Proline Promag H 300 EtherNet/IP Technical data • 2 … 8,4 Hz, 3,5 mm peak • 8,4 … 2 000 Hz, 1 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 • 10 … 200 Hz, 0,003 g • 200 … 2 000 Hz, 0,001 g •...
Seite 186 Technical data Proline Promag H 300 EtherNet/IP [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0027450 Umgebungstemperatur Messstofftemperatur Im eichpflichtigen Verkehr beträgt die zugelassene Messstofftemperatur 0 … +50 °C (+32 … +122 °F). Leitfähigkeit ≥5 μS/cm für Flüssigkeiten im Allgemeinen.
Seite 187 Proline Promag H 300 EtherNet/IP Technical data Systemdruck →  25 Vibrationen →  25 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit Flanschen der Standarddruckstufe.
Seite 188 Technical data Proline Promag H 300 EtherNet/IP Nennweite Druckstufe Innendurchmesser Prozessanschluss EN (DIN) [mm] [in] [bar] [mm] [in] PN 16/25 48,1 1,89 – PN 16/25 59,9 2,36 PN 16/25 72,6 2,86 PN 16/25 97,5 3,84 PN 10/16 120,0 4,72 PN 10/16...
Seite 189 Proline Promag H 300 EtherNet/IP Technical data Messaufnehmergehäuse Rostfreier Stahl, 1.4301 (304) Messrohre Rostfreier Stahl, 1.4301 (304) Messrohrauskleidung PFA (USP Class VI, FDA 21 CFR 177.2600) Prozessanschlüsse • Rostfreier Stahl, 1.4404 (F316L) • PVDF • Klebemuffe aus PVC Elektroden Standard: 1.4435 (316L) Dichtungen •...
Seite 190 Technical data Proline Promag H 300 EtherNet/IP Prozessanschlüsse Mit O-Ring-Dichtung: • Schweißstutzen (DIN EN ISO 1127, ODT/SMS, ISO 2037) • Flansch (EN (DIN), ASME, JIS) • Flansch aus PVDF (EN (DIN), ASME, JIS) • Außengewinde • Innengewinde • Schlauchanschluss • PVC-Klebemuffe Mit aseptischer Formdichtung: •...
Seite 191 Proline Promag H 300 EtherNet/IP Technical data A0026785  32 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , , ...
Seite 192 Technical data Proline Promag H 300 EtherNet/IP Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 entspricht dem ausge- wählten Werkstoff des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse" Werkstoff Werkstoff Option A "Alu, beschichtet" AlSi10Mg, beschichtet AlSi10Mg, beschichtet Kabeleinführung Entspricht der Auswahl des Messumformergehäuses, Bestellmerkmal "Elektrischer...
Seite 193 Proline Promag H 300 EtherNet/IP Technical data Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien: • WLAN-Schnittstelle Updatefunktion vom Handbe- • Bluetooth diengerät verwenden • Serviceschnittstelle CDI-RJ45 SmartBlue App Smartphone oder Tablet WLAN →...
Seite 194 Technical data Proline Promag H 300 EtherNet/IP Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM Backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch z. B. Diagnoseereignisse • Messwertspeicherung (Bestelloption • Messaufnehmerdaten: z. B. Nenn- Daten • Sicherung eines Parameterdatensatzes „Extended HistoROM“)
Seite 195 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 196 Technical data Proline Promag H 300 EtherNet/IP Lebensmitteltauglichkeit • 3-A SSI 28-06 oder neuer • Bestätigung durch Anbringung des 3-A-Logos für Messgeräte mit Bestellmerkmal "Weitere Zulassung", Option LP "3-A". • Die 3-A-Zulassung bezieht sich auf das Messgerät. • Bei der Installation des Messgeräts darauf achten, dass sich außen am Messgerät keine Flüssigkeitsansammlung bilden kann.
Seite 197 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 198 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 199 Überblick zum bestellbaren Zubehör →  167 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 200 Technical data Proline Promag H 300 EtherNet/IP Inhalt Dokumentationscode INMETRO Ex ec XA01519D NEPSI Ex d/Ex de XA01520D NEPSI Ex nA XA01521D EAC Ex d/Ex de XA01656D EAC Ex nA XA01657D JPN Ex d XA01775D Abgesetztes Anzeige- und Bedienmodul DKX001...
Seite 201 Proline Promag H 300 EtherNet/IP Stichwortverzeichnis Stichwortverzeichnis Bedienphilosophie ......49 Bediensprache einstellen ..... . 86 Anforderungen an Personal .
Seite 202 Stichwortverzeichnis Proline Promag H 300 EtherNet/IP Druckgerätezulassung ..... . . 197 Webserver ......70 Druckverlust .
Seite 203 Proline Promag H 300 EtherNet/IP Stichwortverzeichnis Gewicht Messgerät Transport (Hinweise) ..... . 19 Aufbau ....... . 14 Demontieren .
Seite 204 Stichwortverzeichnis Proline Promag H 300 EtherNet/IP Prüfkontrolle Anschluss ......45 Parameter Erhaltene Ware .
Seite 205 Proline Promag H 300 EtherNet/IP Stichwortverzeichnis Für Verriegelung ......50 Sensorabgleich ......110 Im Statusbereich der Vor-Ort-Anzeige .
