Endress+Hauser Proline Promag H 200 Technische Information Seite 38

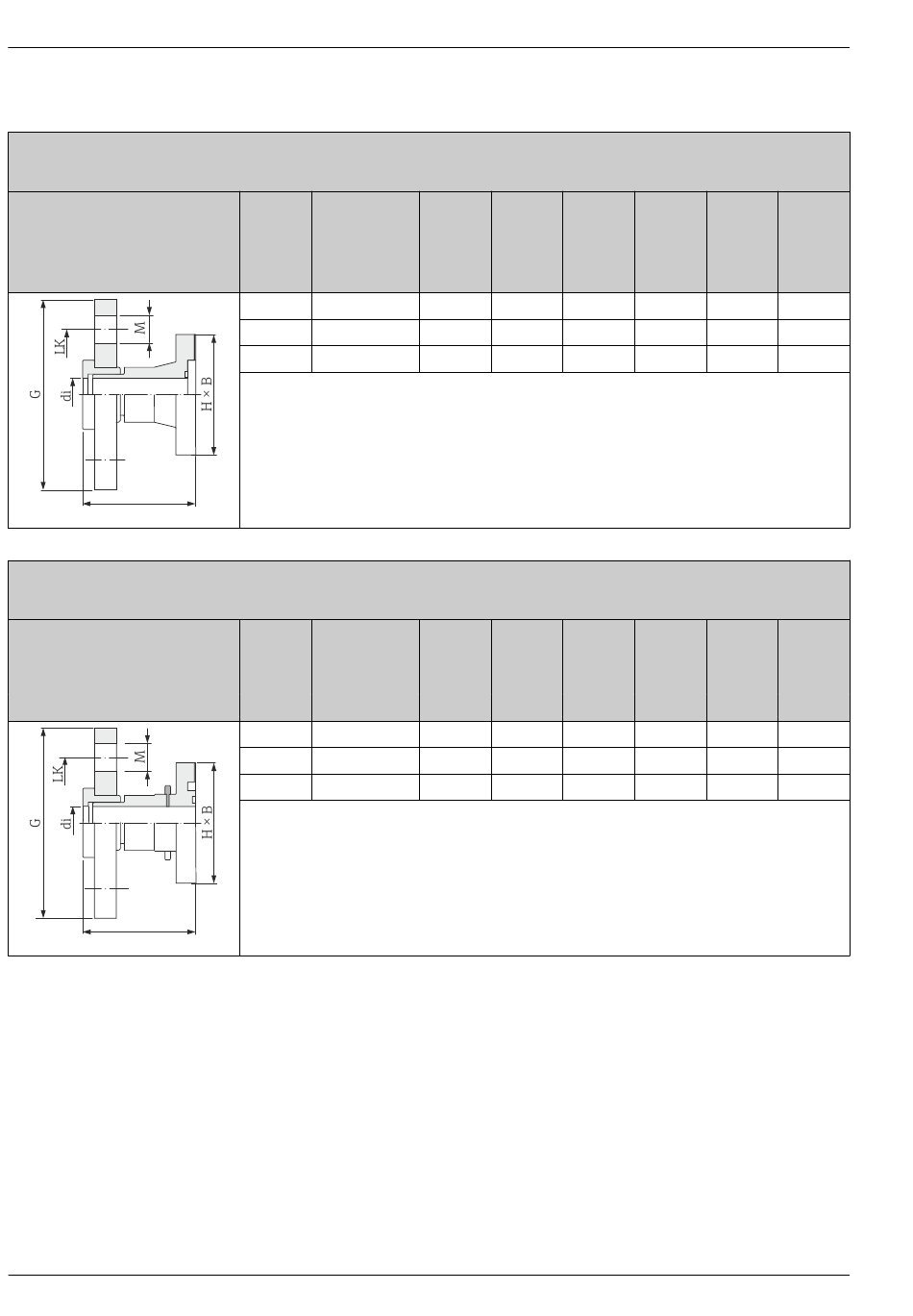

Losflansch nach EN 1092-1 (DIN 2501): PN 16
PVDF
Bestellmerkmal "Prozessanschluss", Option D3P
L
Losflansch mit Erdungselektrode nach EN 1092-1 (DIN 2501): PN 16
PVDF
Bestellmerkmal "Prozessanschluss", Option D4P
L
38
Losflansch mit O-Ring-Dichtung
DN Passend zu
Flansch EN
1092-1 (DIN
2501)
[mm] [mm]
2...8 DN 15
15 DN 15
25 (DIN) DN 25
Einbaulänge = (2 × L) + 86 mm
Einbaulänge gemäß DVGW (200 mm)
Die erforderlichen Erdungsringe sind als Zubehör bestellbar (Bestellcode: DK5HR-****).
A0005567
DN Passend zu
Flansch EN
1092-1 (DIN
2501)
[mm] [mm]
2...8 DN 15
15 DN 15
25 (DIN) DN 25
Einbaulänge = (2 × L) + 86 mm
Einbaulänge gemäß DVGW (200 mm)
Erdungsringe sind nicht erforderlich.
A0017292
di G L
[mm] [mm] [mm]
16 95 57
16 95 57
27,2 115 57
di G L
[mm] [mm] [mm]
16 95 57
16 95 57
27,2 115 57
Proline Promag H 200
LK M H × B
[mm] [mm] [mm]
65 14 62 × 42
65 14 62 × 42
85 14 72 × 55
LK M H × B
[mm] [mm] [mm]
65 14 62 × 42
65 14 62 × 42
85 14 72 × 55
