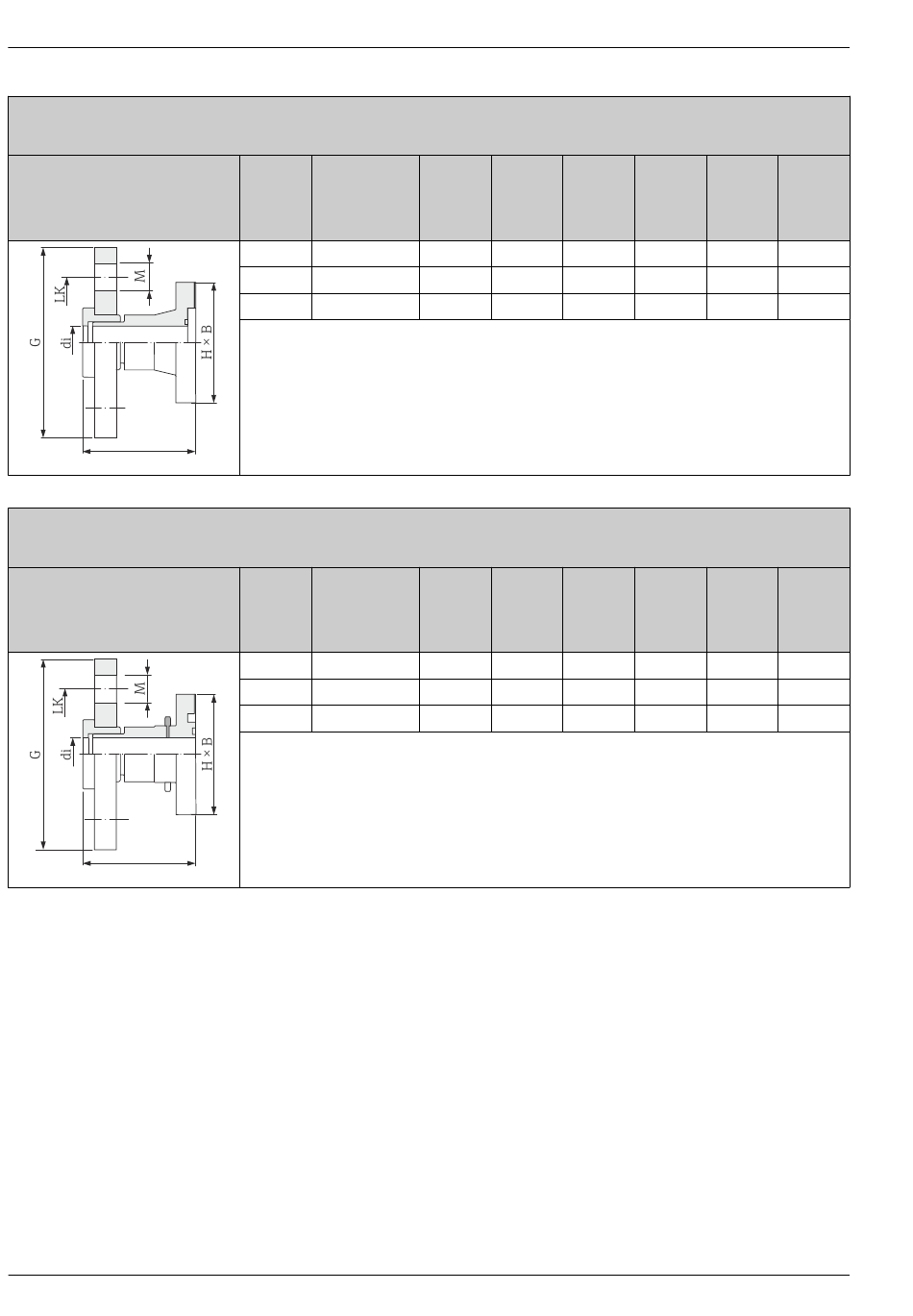

Losflansch nach JIS B2220: 10K
PVDF
Bestellmerkmal "Prozessanschluss", Option N3P
L
Losflansch mit Erdungselektrode nach JIS B2220: 10K
PVDF
Bestellmerkmal "Prozessanschluss", Option N4P
L
40
DN Passend zu
Flansch JIS
B2220
[mm] [mm]
2...8 DN 15
15 DN 15
25 (DIN) DN 25
Einbaulänge = (2 × L) + 86 mm
Die erforderlichen Erdungsringe sind als Zubehör bestellbar (Bestellcode DK5HR-****).
A0005567
DN Passend zu
Flansch JIS
B2220
[mm] [mm]
2...8 DN 15
15 DN 15
25 (DIN) DN 25
Einbaulänge = (2 × L) + 86 mm
Erdungsringe sind nicht erforderlich.
A0017292
di G L
[mm] [mm] [mm]
16 95 57
16 95 57
27,2 125 57
di G L
[mm] [mm] [mm]
16 95 57
16 95 57
27,2 125 57
Proline Promag H 200
LK M H × B
[mm] [mm] [mm]
70 15 62 × 42
70 15 62 × 42
90 19 72 × 55
LK M H × B
[mm] [mm] [mm]
70 15 62 × 42
70 15 62 × 42
90 19 72 × 55
