Endress+Hauser Proline Promag H 200 Technische Information Seite 44

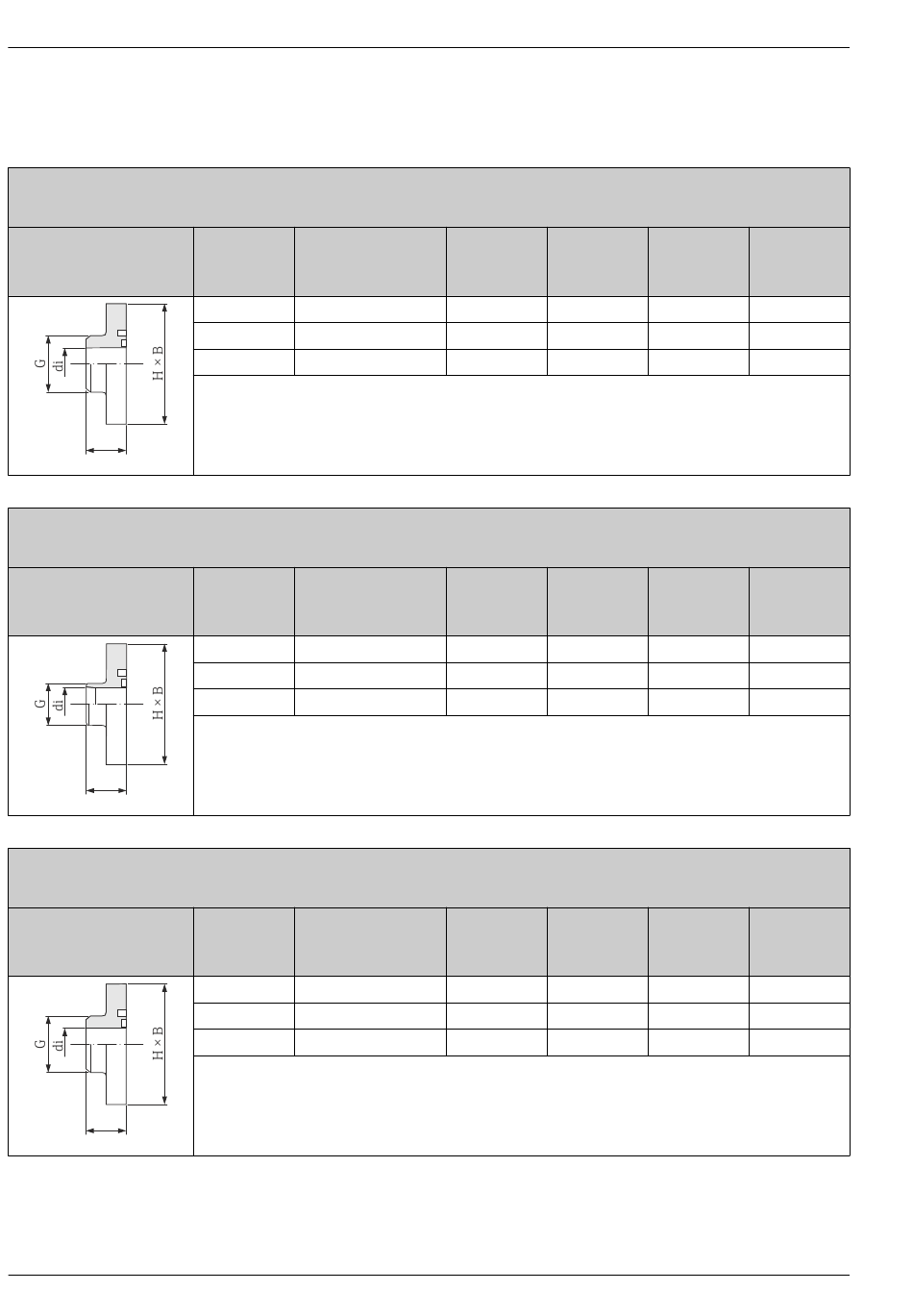

Schweißstutzen nach ODT/SMS
1.4404 (316L)
Bestellmerkmal "Prozessanschluss", Option A2S
L
A0005548
Schweißstutzen nach DIN EN ISO 1127
1.4404 (316L)
Bestellmerkmal "Prozessanschluss", Option D1S
L
A0005547
Schweißstutzen nach ISO 2037
1.4404 (316L)
Bestellmerkmal "Prozessanschluss", Option I1S
L
A0005548
44
Schweißstutzen
Mit O-Ring-Dichtung
DN Passend zu Rohrleitung
ODT/SMS
[mm] [mm]
2...8 13,5 × 2,30
15 21,3 × 2,65
25 (DIN) 33,7 × 3,25
Einbaulänge = (2 × L) + 86 mm
DN Passend zu Rohrleitung
DIN EN ISO 1127
[mm] [mm]
2...8 13,5 × 1,6
15 21,3 × 1,6
25 (DIN) 33,7 × 2,0
Einbaulänge = (2 × L) + 86 mm
DN Passend zu Rohrleitung
ISO 2037
[mm] [mm]
2...8 13,5 × 2,3
15 21,3 × 2,65
25 (DIN) 33,7 × 3,25
Einbaulänge = (2 × L) + 86 mm
di G
[mm] [mm]
9 13,5
16 21,3
27,2 33,7
di G
[mm] [mm]
10,3 13,5
18,1 21,3
29,7 33,7
di G
[mm] [mm]
9 13,5
16 21,3
27,2 33,7
Proline Promag H 200
L H × B
[mm] [mm]
20,3 62 × 42
20,3 62 × 42
20,3 72 × 55
L H × B
[mm] [mm]
20,3 62 × 42
20,3 62 × 42
20,3 62 × 52
L H × B
[mm] [mm]
20,3 62 × 42
20,3 62 × 42
20,3 72 × 55
