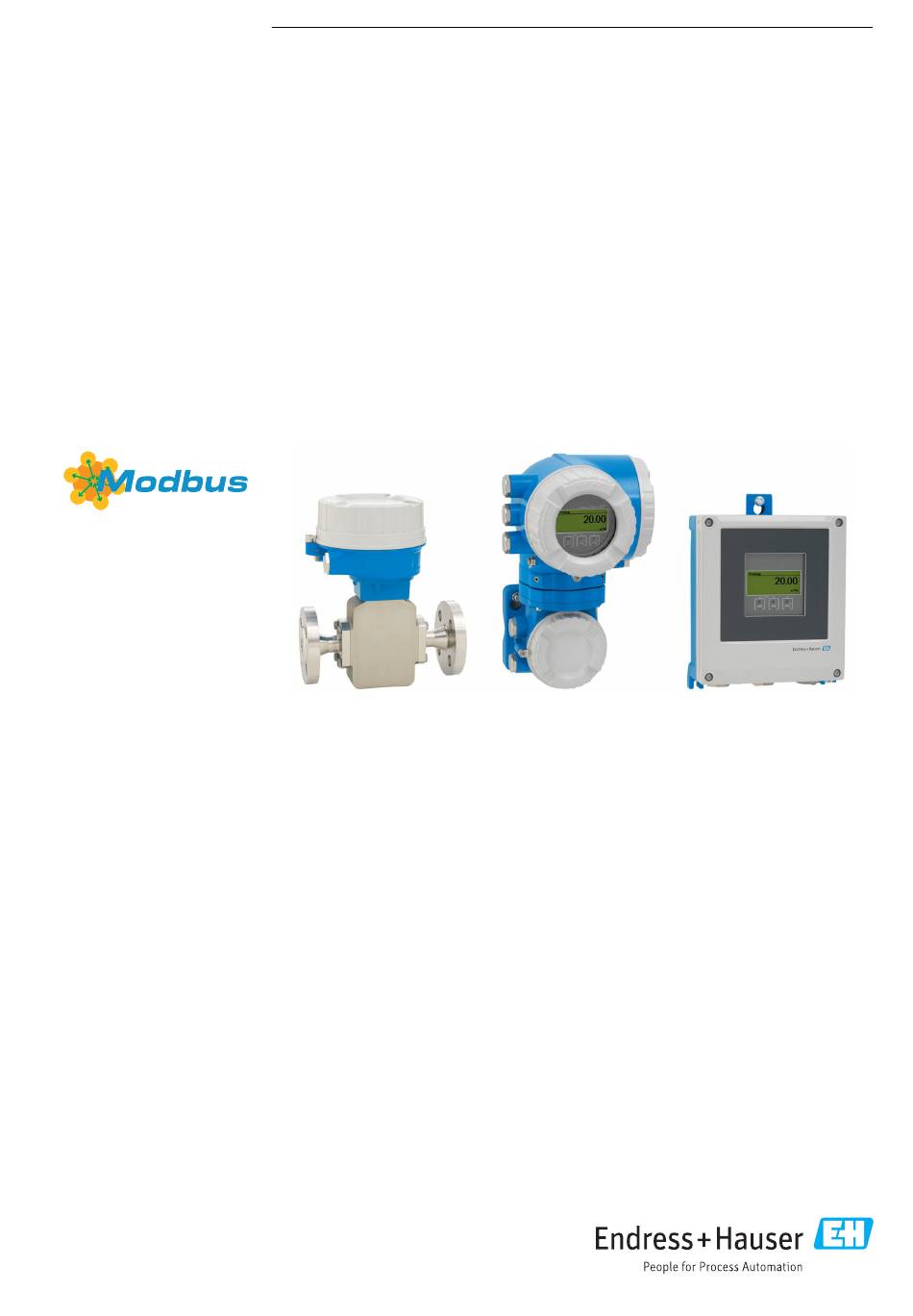

Endress+Hauser Proline Promag H 500 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Durchflussmesser
  5. Proline Promag H 500
  6. Betriebsanleitung
Endress+Hauser Proline Promag H 500 Betriebsanleitung

Endress+Hauser Proline Promag H 500 Betriebsanleitung

Magnetisch-induktives durchflussmessgerät modbus rs485
Vorschau ausblenden Andere Handbücher für Proline Promag H 500:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
BA01401D/06/DE/06.24-00
71659944
2024-07-17
Gültig ab Version
01.06.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promag H 500
Magnetisch-induktives Durchflussmessgerät
Modbus RS485
Solutions
Services
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promag H 500

Inhaltszusammenfassung für Endress+Hauser Proline Promag H 500

  • Seite 1 Products Solutions Services BA01401D/06/DE/06.24-00 71659944 2024-07-17 Gültig ab Version 01.06.zz (Gerätefirmware) Betriebsanleitung Proline Promag H 500 Magnetisch-induktives Durchflussmessgerät Modbus RS485...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promag H 500 Modbus RS485 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......23 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promag H 500 Modbus RS485 Aufbau und Funktionsweise des Bedienme- 10.5.6 Statuseingang konfigurieren ..107 nüs ....... . 69 10.5.7 Stromausgang konfigurieren .
  • Seite 5 13.2 Mess- und Prüfmittel ....176 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 177 14.1 Allgemeine Hinweise .

  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promag H 500 Modbus RS485 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Werkzeugsymbole

    Proline Promag H 500 Modbus RS485 Hinweise zum Dokument 1.2.4 Werkzeugsymbole Symbol Bedeutung Torx Schraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...

  • Seite 9: Sicherheitshinweise

    Proline Promag H 500 Modbus RS485 Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.

  • Seite 10: Arbeitssicherheit

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 11: Gerätespezifische It-Sicherheit

    Proline Promag H 500 Modbus RS485 Sicherheitshinweise IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät einige spe- zifische Funktionen.

  • Seite 12: Zugriff Via Webserver

    Sicherheitshinweise Proline Promag H 500 Modbus RS485 Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle (→  90) wird durch den Netzwerk- schlüssel geschützt.
  • Seite 13 Proline Promag H 500 Modbus RS485 Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1,...

  • Seite 14: Produktbeschreibung

    Produktbeschreibung Proline Promag H 500 Modbus RS485 Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 –...
  • Seite 15 Proline Promag H 500 Modbus RS485 Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...

  • Seite 16: Warenannahme Und Produktidenti

    • Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.

  • Seite 17: Messumformer-Typenschild

    Proline Promag H 500 Modbus RS485 Warenannahme und Produktidentifizierung 4.2.1 Messumformer-Typenschild Proline 500 – digital Order code: Ser. no.: Ext. ord. cd.: Date: A0029194  3 Beispiel für ein Messumformer-Typenschild Name des Messumformers Herstelleradresse/Zertifikatshalter Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich Schutzart Elektrische Anschlussdaten: Verfügbare Ein- und Ausgänge...
  • Seite 18 Warenannahme und Produktidentifizierung Proline Promag H 500 Modbus RS485 Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...

  • Seite 19: Messaufnehmer-Typenschild

    Proline Promag H 500 Modbus RS485 Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029204  5 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Durchfluss;...

  • Seite 20: Symbole Auf Dem Gerät

    Warenannahme und Produktidentifizierung Proline Promag H 500 Modbus RS485 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...

  • Seite 21: Lagerung Und Transport

    Proline Promag H 500 Modbus RS485 Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.

  • Seite 22: Messgeräte Mit Hebeösen

    Lagerung und Transport Proline Promag H 500 Modbus RS485 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.

  • Seite 23: Montage

    Proline Promag H 500 Modbus RS485 Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen. A0042131 Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen.
  • Seite 24 Montage Proline Promag H 500 Modbus RS485 A0028981 Belüftungsventil Rohrleitungssiphon Länge der Fallleitung Einbau bei teilgefüllter Rohrleitung • Bei teilgefüllten Rohrleitungen mit Gefälle eine dükerähnliche Einbauweise vorsehen. • Der Einbau einer Reinigungsklappe wird empfohlen. A0041088 Einbau in der Nähe von Pumpen HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen!

  • Seite 25: Einbaulage

    Proline Promag H 500 Modbus RS485 Montage L > 10 m (33 ft) A0041092 Angaben zur Vibrations- und Schockfestigkeit des Messsystems →  196 Einbaulage Die Pfeilrichtung auf dem Typenschild hilft, das Messgerät entsprechend der Durchfluss- richtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).

  • Seite 26: Ein- Und Auslaufstrecken

    Montage Proline Promag H 500 Modbus RS485 A0015591 Horizontal • Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teil- gefülltem oder leerem Messrohr wirklich anspricht.

  • Seite 27: Anforderungen Aus Umgebung Und Prozess

    Proline Promag H 500 Modbus RS485 Montage A0042132 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" 6.1.2 Anforderungen aus Umgebung und Prozess Umgebungstemperaturbereich Messumformer • Standard: –40 … +60 °C (–40 … +140 °F) •...
  • Seite 28 Montage Proline Promag H 500 Modbus RS485 2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Ein- schnürung) und dem d/D-Verhältnis aus dem Nomogramm ablesen. [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8°...

  • Seite 29: Spezielle Montagehinweise

    Proline Promag H 500 Modbus RS485 Montage 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  7 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  8 Wetterschutzhaube Proline 500;...

  • Seite 30: Messgerät Vorbereiten

    Messaufnehmer abstützen oder zusätzlich befestigen. ‣ Bei Verwendung von Prozessanschlüssen aus Kunststoff: Messaufnehmer zwingend befestigen. Ein entsprechendes Wandmontageset kann bei Endress+Hauser als Zubehörteil sepa- rat bestellt werden →  209. Einschweißen des Messaufnehmers in die Rohrleitung (Schweißstutzen) WARNUNG Zerstörungsgefahr der Messelektronik! ‣...

  • Seite 31: Dichtungen Montieren

    Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden oder diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden →  209. Bei der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden!

  • Seite 32: Messumformergehäuse Montieren: Proline 500 - Digital

    Montage Proline Promag H 500 Modbus RS485 A0028971  9 Einbau von Erdungsringen Sechskantschrauben Prozessanschluss O-Ring-Dichtungen Erdungsring bzw. Kunststoffscheibe (Platzhalter) Messaufnehmer 1. 4 oder 6 Sechskantschrauben (1) lösen und Prozessanschluss vom Messaufnehmer (4) entfernen. 2. Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen (2) vom Prozessan- schluss entfernen.

  • Seite 33: Wandmontage

    Proline Promag H 500 Modbus RS485 Montage HINWEIS Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2,5 Nm (1,8 lbf ft) ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  10 Maßeinheit mm (in)

  • Seite 34: Proline 500

    Montage Proline Promag H 500 Modbus RS485 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen. 5. Befestigungsschrauben anziehen. 6.2.5 Messumformergehäuse montieren: Proline 500 VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich.

  • Seite 35: Messumformergehäuse Drehen: Pro- Line 500

    Proline Promag H 500 Modbus RS485 Montage 20 70 … ( 0.79 to 2.75) SW 13 A0029057  13 Maßeinheit mm (in) 6.2.6 Messumformergehäuse drehen: Proline 500 Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.

  • Seite 36: Montagekontrolle

    Montage Proline Promag H 500 Modbus RS485 – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben.

  • Seite 37: Elektrischer Anschluss

    Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
  • Seite 38 Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Aderquerschnitt > 0,34 mm (22 AWG) Kabeltyp Paarweise verdrillt Schleifenwiderstand ≤ 110 Ω/km Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten.
  • Seite 39 Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Auswahl des Verbindungskabels zwischen Messumformer und Messaufnehmer Abhängig vom Messumformertyp und Zonen Installation A0032477 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promag Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1;...
  • Seite 40 Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Kabellängen bei Einsatz im Nicht Explosionsgefährdeter Explosionsgefährdeter Bereich, Bereich: Zone 1; Querschnitt Explosionsgefährdeter Class I, Division 1 Bereich: Zone 2; Class I, Divi- sion 2 1,50 mm (AWG 15) 300 m (900 ft)

  • Seite 41: Klemmenbelegung

    Proline Promag H 500 Modbus RS485 Elektrischer Anschluss A0029151  15 Kabelquerschnitt Elektrodenkabel Spulenstromkabel Ader Aderisolation Aderschirm Adermantel Aderverstärkung Kabelschirm Außenmantel Einsatz in elektrisch stark gestörter Umgebung Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen →  208 und EMV-Anforderungen →  196.

  • Seite 42: Messgerät Vorbereiten

    Elektrischer Anschluss Proline Promag H 500 Modbus RS485 3. Personenschutz beachten. 4. Nationale Installationsvorschriften und Richtlinien einhalten. 5. Kabelspezifikation beachten . 6. Abisolierte und verdrillte Kabelschirmstücke bis zur Erdungsklemme so kurz wie möglich halten. 7. Leitungen lückenlos abschirmen. Erdung des Kabelschirms...

  • Seite 43: Verbindungskabel Vorbereiten: Proline 500 - Digital

    Proline Promag H 500 Modbus RS485 Elektrischer Anschluss 7.2.6 Verbindungskabel vorbereiten: Proline 500 – digital Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten: ‣ Bei Kabeln mit feindrahtigen Adern (Litzenkabel): Adern mit Aderendhülsen versehen. Messumformer Messaufnehmer 70 (2.76) 50 (1.97) 8 (0.3)
  • Seite 44 Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Messumformer Elektrodenkabel Spulenstromkabel 70 (2.76) 80 (3.15) 50 (1.97) 17 (0.67) 50 (1.97) 8 (0.3) 10 (0.4) 8 (0.3) A0029544 A0029543 Messaufnehmer Elektrodenkabel Spulenstromkabel 70 (2.76) 80 (3.15) 17 (0.67) 40(1.57) 8 (0.31) 8 (0.31)

  • Seite 45: Messgerät Anschließen: Proline 500 - Digital

    Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 46 Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option A "Alu beschichtet" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1. Sicherungskralle des Gehäusedeckels lösen.
  • Seite 47 Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option B "Rostfrei, hygienisch" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen.
  • Seite 48 Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Anschlussgehäuse Messaufnehmer über Gerätestecker anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option C "Ultrakompakt hygienisch, rostfrei" A0029615 1. Schutzleiter anschließen. 2. Gerätestecker anschließen. Endress+Hauser...
  • Seite 49 Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.

  • Seite 50: Signalkabel Und Kabel Versorgungsspannung Anschließen

    Elektrischer Anschluss Proline Promag H 500 Modbus RS485 7.3.2 Signalkabel und Kabel Versorgungsspannung anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) TX 20 TX 20 10 (0.4)
  • Seite 51 Proline Promag H 500 Modbus RS485 Elektrischer Anschluss WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. HINWEIS Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2,5 Nm (1,8 lbf ft) 11.

  • Seite 52: Messgerät Anschließen: Proline 500

    Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
  • Seite 53 Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Verbindungskabel am Anschlussgehäuse Messaufnehmer anschließen Anschluss über Klemmen mit Bestellmerkmal "Sensor Anschlussgehäuse": Option B "Rostfrei, hygienisch" →  54 Endress+Hauser...
  • Seite 54 Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung, Bestellmerkmal "Sensor Anschlussgehäuse": Option B: Rostfrei, hygienisch 10 (0.4) 8 mm 22 mm 24 mm A0029617 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 55 Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.

  • Seite 56: Signalkabel Und Kabel Versorgungsspannung Anschließen

    Elektrischer Anschluss Proline Promag H 500 Modbus RS485 7.4.2 Signalkabel und Kabel Versorgungsspannung anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzerde (PE) – – – 3 mm A0029813 1.
  • Seite 57 Proline Promag H 500 Modbus RS485 Elektrischer Anschluss 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.

  • Seite 58: Potenzialausgleich Sicherstellen

    Elektrischer Anschluss Proline Promag H 500 Modbus RS485 3 (0.12) A0029598  17 Maßeinheit mm (in) 1. Mit einem Schlitzschraubendreher auf den Schlitz zwischen den beiden Klemmenlö- chern drücken. 2. Das Kabelende aus der Klemme ziehen. Potenzialausgleich sicherstellen 7.5.1 Anforderungen Beim Potenzialausgleich: •...
  • Seite 59 Erdungsringe dürfen diese Kunststoffscheiben/Dich- tungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil DK5HR* separat bestellt wer- den (enthält keine Dichtungen). Bei der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind.

  • Seite 60: Spezielle Anschlusshinweise

    Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Spezielle Anschlusshinweise 7.6.1 Anschlussbeispiele Modbus RS485 A0028765  18 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen;...

  • Seite 61: Elektrischer Anschluss

    Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Impuls-/Frequenzausgang 12345 A0028761  21 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  186 Schaltausgang A0028760  22 Anschlussbeispiel für Schaltausgang (passiv)

  • Seite 62: Relaisausgang

    Elektrischer Anschluss Proline Promag H 500 Modbus RS485 A0029279  24 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  187 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben...

  • Seite 63: Hardwareeinstellungen

    Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Statuseingang A0028764  27 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Hardwareeinstellungen 7.7.1 Geräteadresse einstellen Die Geräteadresse muss bei einem Modbus Slave immer eingestellt werden. Die gültigen Geräteadressen liegen in einem Bereich von 1 … 247. In einem Modbus RS485-Netzwerk kann jede Adresse nur einmal vergeben werden.
  • Seite 64 Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Messumformer Proline 500 – digital Hardwareadressierung 1 2 3 4 5 6 7 8 Modbus address A0029677 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. Die gewünschte Geräteadresse mittels der DIP-Schalter einstellen.

  • Seite 65: Abschlusswiderstand Aktivieren

    Proline Promag H 500 Modbus RS485 Elektrischer Anschluss Messumformer Proline 500 Hardwareadressierung A0029634 Die gewünschte Geräteadresse mittels der DIP-Schalter im Anschlussklemmenraum einstellen. A0029633 Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten: DIP-Schalter auf On.  Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam.

  • Seite 66: Schutzart Sicherstellen

    Elektrischer Anschluss Proline Promag H 500 Modbus RS485 Messumformer Proline 500 – digital A0029675 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. DIP-Schalter Nr. 3 auf On umschalten. Messumformer Proline 500 ‣ A0029632 DIP-Schalter Nr. 3 auf On umschalten.

  • Seite 67: Anschlusskontrolle

    Proline Promag H 500 Modbus RS485 Elektrischer Anschluss 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Mit dem Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wassersack").  A0029278 6. Die mitgelieferten Kabelverschraubungen bieten keinen Gehäuseschutz, wenn sie nicht verwendet werden.

  • Seite 68: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0030213 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser oder mit Bedientool (z. B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Mobiles Handbediengerät mit SmartBlue App Automatisierungssystem (z. B. SPS) Endress+Hauser...

  • Seite 69: Aufbau Und Funktionsweise Des Bedienmenüs

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  210 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...

  • Seite 70: Bedienphilosophie

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter"...

  • Seite 71: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 A0029346 Betriebsanzeige Messstellenbezeichnung →  102 Statusbereich Anzeigebereich für Messwerte (bis zu 4 Zeilen) Bedienelemente →  77...
  • Seite 72 Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Messgrößen Symbol Bedeutung Leitfähigkeit Massefluss Anzahl und Darstellung der Messgrößen sind über Parameter Format Anzeige (→  118) konfigurierbar. Summenzähler Symbol Bedeutung Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird.

  • Seite 73: Navigieransicht

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Assistenten /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  77...

  • Seite 74: Untermenüs, Assistenten, Parameter

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup Diagnose Erscheint: • Im Menü neben der Auswahl "Diagnose" • Links im Navigationspfad im Menü Diagnose Experte Erscheint: •...

  • Seite 75: Editieransicht

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  29 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...

  • Seite 76: Eingabemasken

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...

  • Seite 77: Bedienelemente

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Assistenten Geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben. Plus-Taste Bei Menü, Untermenü...
  • Seite 78 Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.

  • Seite 79: Navigieren Und Aus Liste Wählen

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.

  • Seite 80: Hilfetext Aufrufen

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.

  • Seite 81: Anwenderrollen Und Ihre Zugriffsrechte

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  75, zur Erläuterung der Bedienelemente →  77 8.3.10...

  • Seite 82: Tastenverriegelung Ein- Und Aus

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  127) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.

  • Seite 83: Voraussetzungen

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard Ethernet-Kabel Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmtem Stecker (z.

  • Seite 84: Bei Verbindungsproblemen

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Nur die aktiven Netzwerkverbindungen zum Messgerät verwenden. Alle weiteren Netzwerkverbindungen wie Alle weiteren Netzwerkverbin- z. B. WLAN ausschalten. dungen ausschalten. Bei Verbindungsproblemen: →  154 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
  • Seite 85 Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten 3. Wenn keine 2. Netzwerkkarte verwendet wird: Alle Anwendungen auf Notebook schließen.  Anwendungen, die Internet oder Netzwerk benötigen, wie z.B. Email, SAP- Anwendungen, Internet oder Windows Explorer. 4. Alle offenen Internet-Browser schließen.

  • Seite 86: Webbrowser Starten

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Webbrowser starten 1. Webbrowser auf dem Computer starten. 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 Device name: Device tag: Signal Status: Web server language...

  • Seite 87: Bedienoberfläche

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  161 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...

  • Seite 88: Arbeitsbereich

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...

  • Seite 89: Zugriff Auf Bedienmenü Via Bedientool

    Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Aus- gang verfügbar.
  • Seite 90 Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 Messumformer Proline 500 – digital open press A0029163  33 Anschluss via Service-Schnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod-...
  • Seite 91 Proline Promag H 500 Modbus RS485 Bedienungsmöglichkeiten A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.

  • Seite 92: Fieldcare

    Bedienungsmöglichkeiten Proline Promag H 500 Modbus RS485 HINWEIS Folgendes beachten, um ein Netzwerkkonflikt zu vermeiden: ‣ Gleichzeitigen Zugriff von demselben mobilen Endgerät auf das Messgerät via Service- schnittstelle (CDI-RJ45) und WLAN-Schnittstelle vermeiden. ‣ Nur eine Serviceschnittstelle (CDI-RJ45 oder WLAN-Schnittstelle) aktivieren.

  • Seite 93: Devicecare

    DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...

  • Seite 94: Systemintegration

    Systemintegration Proline Promag H 500 Modbus RS485 Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.06.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 08.2022 Zur Übersicht der verschiedenen Firmware-Versionen zum Gerät →  174 9.1.2...

  • Seite 95: Kompatible Modbus-Register: Diagnoseinformationen

    Proline Promag H 500 Modbus RS485 Systemintegration Kompatible Modbus-Register: Diagnoseinformationen Diagnoseinformation Kompatible Modbus-Register Diagnosecode (Datentyp: String), z.B. F270 6821 Diagnosenummer (Datentyp: Integer), z.B. 270 6859 Die Modbus-Register sind kompatibel, jedoch nicht die Diagnosenummern. Übersicht der neuen Diagnosenummern →  164.

  • Seite 96: Register-Informationen

    Systemintegration Proline Promag H 500 Modbus RS485 Code Name Beschreibung Anwendung Write multiple Master beschreibt mehrere Mod- Beschreiben von mehreren Geräte- registers bus-Register vom Messgerät mit parametern einem neuen Wert. Mit 1 Telegramm lassen sich max. 120 aufeinanderfolgende Register beschreiben.

  • Seite 97: Byte-Übertragungsreihenfolge

    Proline Promag H 500 Modbus RS485 Systemintegration 9.3.5 Byte-Übertragungsreihenfolge In der Modbus-Spezifikation ist die Adressierung der Bytes, d.h. die Übertragungsreihen- folge der Bytes, nicht festgelegt. Deshalb ist es wichtig, die Adressierungsweise zwischen Master und Slave bei der Inbetriebnahme abzustimmen oder anzugleichen. Dies kann im Messgerät über den Parameter Bytereihenfolge konfiguriert werden.

  • Seite 98: Konfiguration Der Scan-Liste

    Systemintegration Proline Promag H 500 Modbus RS485 Geräteparameter können flexibel gruppiert werden und gleichzeitig kann der Modbus- Master den gesamten Datenblock über ein einzelnes Anforderungstelegramm lesen oder schreiben. Aufbau der Modbus-Data-Map Die Modbus-Data-Map besteht aus zwei Datensätzen: • Scan-Liste: Konfigurationsbereich Die zu gruppierenden Geräteparameter werden in einer Liste festgelegt, indem ihre...
  • Seite 99 Proline Promag H 500 Modbus RS485 Systemintegration Datenbereich Geräreparameterwert Modbus RS485-Register Datentyp* Zugriff** Start-Register End-Register (nur Float) Wert von Scan-List-Register 0 5051 5052 Integer/Float read/write Wert von Scan-List-Register 1 5053 5054 Integer/Float read/write Wert von Scan-List-Register ... Wert von Scan-List-Register 15...

  • Seite 100: Inbetriebnahme

    Inbetriebnahme Proline Promag H 500 Modbus RS485 Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  36 • Checkliste "Anschlusskontrolle" →  67 10.2 Messgerät einschalten...

  • Seite 101: Messgerät Konfigurieren

    Proline Promag H 500 Modbus RS485 Inbetriebnahme 10.5 Messgerät konfigurieren Das Menü Setup mit seinen geführten Assistenten enthält alle Parameter, die für den Standard-Messbetrieb benötigt werden. X X X X X X X 20.50 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü...

  • Seite 102: Messstellenbezeichnung Festlegen

    Inbetriebnahme Proline Promag H 500 Modbus RS485 ‣ Doppelimpulsausgang →  122 ‣ Anzeige →  117 ‣ →  119 Schleichmengenunterdrückung ‣ Leerrohrüberwachung →  120 ‣ Durchflussdämpfung konfigurieren →  124 ‣ Erweitertes Setup →  126 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe...
  • Seite 103 Proline Promag H 500 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Systemeinheiten ‣ Systemeinheiten Volumenflusseinheit →  103 Volumeneinheit →  103 →  103 Leitfähigkeitseinheit Temperatureinheit →  103 Masseflusseinheit →  104 Masseeinheit →  104 Dichteeinheit →  104 →...

  • Seite 104: Kommunikationsschnittstelle Konfigurieren

    Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Masseflusseinheit – Einheit für Massefluss wählen. Einheiten-Auswahl- Abhängig vom Land: liste • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozess- größe...

  • Seite 105: I/O-Konfiguration Anzeigen

    Proline Promag H 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Werkseinstellung Busadresse Geräteadresse eingeben. 1 … 247 Baudrate Übertragungsgeschwindigkeit festlegen. • 1200 BAUD 19200 BAUD • 2400 BAUD • 4800 BAUD • 9600 BAUD • 19200 BAUD •...

  • Seite 106: Stromeingang Konfigurieren

    Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mern mennummern. • 26-27 (I/O 1) • 24-25 (I/O 2) • 22-23 (I/O 3) •...

  • Seite 107: Statuseingang Konfigurieren

    Proline Promag H 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus Das Messgerät ist nicht für...

  • Seite 108: Stromausgang Konfigurieren

    Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurück- setzen • Messwertunterdrückung...
  • Seite 109 Proline Promag H 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus –...
  • Seite 110 Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Dämpfung Stromausgang In Parameter Zuordnung Reaktionszeit des Ausgangs- 0,0 … 999,9 s 1,0 s Stromausgang (→  109) ist signals auf Messwertschwan- eine Prozessgröße und in Para- kungen einstellen.

  • Seite 111: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Proline Promag H 500 Modbus RS485 Inbetriebnahme 10.5.8 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
  • Seite 112 Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 113 Proline Promag H 500 Modbus RS485 Inbetriebnahme Anfangsfrequenz →  113 Endfrequenz →  114 →  114 Messwert für Anfangsfrequenz Messwert für Endfrequenz →  114 Fehlerverhalten →  114 Fehlerfrequenz →  114 →  114 Invertiertes Ausgangssignal Parameterübersicht mit Kurzbeschreibung...
  • Seite 114 Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Endfrequenz In Parameter Betriebsart Endfrequenz eingeben. 0,0 … 10 000,0 Hz 10 000,0 Hz (→  111) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→...
  • Seite 115 Proline Promag H 500 Modbus RS485 Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  115 Klemmennummer →  115 Signalmodus →  115 Funktion Schaltausgang →  116 Zuordnung Diagnoseverhalten →  116 →...
  • Seite 116 Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...

  • Seite 117: Vor-Ort-Anzeige Konfigurieren

    Proline Promag H 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
  • Seite 118 Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...

  • Seite 119: 10.5.10 Schleichmenge Konfigurieren

    Proline Promag H 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 7. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe Keine handen. Vor-Ort-Anzeige dargestellt Parameter 1. Anzei- wird. gewert (→  118) 8. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...

  • Seite 120: 10.5.11 Leerrohrüberwachung Konfigurieren

    Inbetriebnahme Proline Promag H 500 Modbus RS485 10.5.11 Leerrohrüberwachung konfigurieren • Die Messgeräte werden bereits werksseitig mit Wasser (ca. 500 µS/cm) abgegli- chen. Bei Flüssigkeiten mit einer tieferen Leitfähigkeit ist ein neuer Vollrohrab- gleich vor Ort empfehlenswert. • Bei Verwendung eines Kabels von mehr als 50 m Länge wird ein neuer Leerrohrab- gleich vor Ort empfohlen.
  • Seite 121 Proline Promag H 500 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Klemmennummer →  121 Funktion Relaisausgang →  121 →  121 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  122 Zuordnung Diagnoseverhalten →...

  • Seite 122: 10.5.13 Doppelimpulsausgang Konfigurieren

    Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Aus Volumenfluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Massefluss • Normvolumenfluss •...
  • Seite 123 Proline Promag H 500 Modbus RS485 Inbetriebnahme Signalmodus →  123 Master-Klemmennummer →  123 →  123 Zuordnung Impulsausgang Messmodus →  123 Impulswertigkeit →  123 Impulsbreite →  123 →  123 Fehlerverhalten Invertiertes Ausgangssignal →  123 Parameterübersicht mit Kurzbeschreibung...

  • Seite 124: 10.5.14 Durchflussdämpfung Konfigurieren

    Inbetriebnahme Proline Promag H 500 Modbus RS485 10.5.14 Durchflussdämpfung konfigurieren Der Assistent Durchflussdämpfung konfigurieren führt den Anwender, abhängig vom gewählten Szenario, systematisch durch die Parameter: • Dämpfung für Anwendung konfigurieren Um die Durchflussdämpfung für die spezifischen Anforderungen der jeweiligen Prozess- anwendung zu konfigurieren.
  • Seite 125 Proline Promag H 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Szenario Zutreffendes Szenario wählen. • Altes Gerät ersetzen Dämpfung für Anwendung • Dämpfung für Anwendung konfigurieren konfigurieren • Werkseinstellungen wieder- herstellen Altes Gerät Zu ersetzendes Messgerät wählen.

  • Seite 126: Erweiterte Einstellungen

    Inbetriebnahme Proline Promag H 500 Modbus RS485 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...

  • Seite 127: Parameter Zur Eingabe Des Freigabecodes Nutzen

    Proline Promag H 500 Modbus RS485 Inbetriebnahme ‣ Anzeige →  129 ‣ Elektrodenreinigungszyklus →  132 ‣ →  133 WLAN-Einstellungen ‣ Datensicherung →  134 ‣ Administration →  136 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
  • Seite 128 Inbetriebnahme Proline Promag H 500 Modbus RS485 Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →  128 Einheit Summenzähler 1 … n →  128 →  128 Betriebsart Summenzähler Fehlerverhalten →...

  • Seite 129: Weitere Anzeigenkonfigurationen Durchführen

    Proline Promag H 500 Modbus RS485 Inbetriebnahme 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  130 1.
  • Seite 130 Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 131 Proline Promag H 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...

  • Seite 132: Elektrodenreinigung Durchführen

    Inbetriebnahme Proline Promag H 500 Modbus RS485 10.6.5 Elektrodenreinigung durchführen Das Untermenü Elektrodenreinigungszyklus enthält Parameter, die für die Konfiguration der Elektrodenreinigung eingestellt werden müssen. Das Untermenü ist nur vorhanden, wenn das Gerät mit Elektrodenreinigung bestellt wurde. Navigation Menü "Setup" → Erweitertes Setup → Elektrodenreinigungszyklus ‣...

  • Seite 133: Wlan Konfigurieren

    Proline Promag H 500 Modbus RS485 Inbetriebnahme 10.6.6 WLAN konfigurieren Das Untermenü WLAN Settings führt den Anwender systematisch durch alle Parameter, die für die WLAN-Konfiguration eingestellt werden müssen. Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN →  133 WLAN-Modus →...

  • Seite 134: Konfiguration Verwalten

    Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert WPA2-PSK Netzwerks wählen. • WPA2-PSK • EAP-PEAP with MSCHAPv2 • EAP-PEAP MSCHAPv2 no ser- ver authentic. • EAP-TLS Sicherheitsidentifizierung –...
  • Seite 135 Proline Promag H 500 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣ Datensicherung Betriebszeit →  135 Letzte Datensicherung →  135 →  135 Konfigurationsdaten verwalten Sicherungsstatus →  135 Vergleichsergebnis →  135 Parameterübersicht mit Kurzbeschreibung...

  • Seite 136: Geräts Nutzen

    Inbetriebnahme Proline Promag H 500 Modbus RS485 Optionen Beschreibung Wiederherstellen Die letzte Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher in das HistoROM Backup des Geräts zurückgespielt. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen.

  • Seite 137: Simulation

    Proline Promag H 500 Modbus RS485 Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen →  137 Betriebszeit Freigabecode zurücksetzen →  137 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
  • Seite 138 Inbetriebnahme Proline Promag H 500 Modbus RS485 Navigation Menü "Diagnose" → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße →  139 Wert Prozessgröße →  139 →  140 Simulation Stromeingang 1 … n Wert Stromeingang 1 … n →  140 Simulation Statuseingang 1 …...
  • Seite 139 Proline Promag H 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit •...

  • Seite 140: Einstellungen Vor Unerlaubtem Zugriff Schützen

    Inbetriebnahme Proline Promag H 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Wert Impulsausgang In Parameter Simulation Simulation des Impulsaus- 0 … 65 535 Impulsausgang ist die Option gangs einstellen und ausschal- Abwärtszählender Wert aus- ten. gewählt. Simulation Gerätealarm –...
  • Seite 141 Proline Promag H 500 Modbus RS485 Inbetriebnahme 3. Freigabecode durch wiederholte Eingabe im Parameter Freigabecode bestätigen (→  136) bestätigen.  Vor allen schreibgeschützten Parametern erscheint auf der Vor-Ort-Anzeige das -Symbol. • Deaktivieren des Parameterschreibschutz via Freigabecode →  81.

  • Seite 142: Schreibschutz Via Verriegelungsschalter

    Inbetriebnahme Proline Promag H 500 Modbus RS485 Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
  • Seite 143 Proline Promag H 500 Modbus RS485 Inbetriebnahme 4. Schreibschutz aktivieren oder deaktivieren: Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position bringen: ON Hardwareschreibschutz aktiviert/OFF (Werkseinstellung) Hard- wareschreibschutz deaktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  145. Bei aktiven Hardwareschreibschutz erscheint auf der Vor-Ort- Anzeige zusätzlich in der Kopfzeile der Betriebsanzeige und in der...
  • Seite 144 Inbetriebnahme Proline Promag H 500 Modbus RS485 2. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position OFF (Werks- einstellung) bringen: Hardwareschreibschutz deaktiviert.  In Parameter Status Verriegelung wird keine Option angezeigt →  145. Auf der Vor-Ort-Anzeige verschwindet in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Symbol.

  • Seite 145: Betrieb

    Eichbetrieb aktiv - alle Der DIP-Schalter für den Eichbetrieb ist auf dem Terminalprint aktiviert. Parameter Verriegelt die eichrelevanten Parameter und zusätzlich von Endress+Hauser vorde- finierte nicht-eichrelevante Parameter (z.B. auf Vor-Ort-Anzeige oder Bedientool).  Detaillierte Angaben zum Eichbetrieb: Sonderdokumentation zum Gerät Eichbetrieb aktiv - defi- Der DIP-Schalter für den Eichbetrieb ist auf dem Terminalprint aktiviert.
  • Seite 146 Betrieb Proline Promag H 500 Modbus RS485 Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen Volumenfluss →  146 Massefluss →  146 →  146 Normvolumenfluss Fließgeschwindigkeit →  146 Leitfähigkeit →  146 Korrigierte Leitfähigkeit →  147 Temperatur →...

  • Seite 147: Untermenü "Summenzähler

    Proline Promag H 500 Modbus RS485 Betrieb Parameter Voraussetzung Beschreibung Anzeige Korrigierte Leitfähigkeit Eine der folgenden Bedingungen ist Zeigt aktuell korrigierte Leitfähigkeit Positive Gleitkommazahl erfüllt: • Bestellmerkmal "Sensoroption", Abhängigkeit Option CI "Messstofftemperaturmes- Die Einheit wird übernommen aus: sung" Parameter Leitfähigkeitseinheit oder (→...
  • Seite 148 Betrieb Proline Promag H 500 Modbus RS485 Navigation Menü "Diagnose" → Messwerte → Eingangswerte ‣ Eingangswerte ‣ Stromeingang 1 … n →  148 ‣ Statuseingang 1 … n →  148 Eingangswerte Stromeingang Das Untermenü Stromeingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromeingang anzuzeigen.

  • Seite 149: Ausgangswerte

    Proline Promag H 500 Modbus RS485 Betrieb 11.2.4 Ausgangswerte Das Untermenü Ausgangswerte enthält alle Parameter, um die aktuellen Messwerte zu jedem Ausgang anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Ausgangswerte ‣ Ausgangswerte ‣ Stromausgang 1 … n →  149 ‣...

  • Seite 150: Ausgangswerte Relaisausgang

    Betrieb Proline Promag H 500 Modbus RS485 Ausgangsfrequenz 1 … n →  150 Impulsausgang 1 … n →  150 →  150 Schaltzustand 1 … n Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz 1 … n In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 …...

  • Seite 151: Messgerät An Prozessbedingungen Anpassen

    Proline Promag H 500 Modbus RS485 Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Doppelimpulsausgang ‣ Doppelimpulsausgang Impulsausgang →  151 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Impulsausgang Zeigt aktuell ausgegebene Impulsfrequenz. Positive Gleitkommazahl 11.3 Messgerät an Prozessbedingungen anpassen Dazu stehen zur Verfügung:...

  • Seite 152: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen

    Betrieb Proline Promag H 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren Totalisieren zessgröße (→  128) von • Zurücksetzen + Untermenü Summenzähler anhalten 1 …...

  • Seite 153: Diagnose Und Störungsbehebung

    Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
  • Seite 154 Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 Zum Zugriff Fehler Mögliche Ursachen Behebung Schreibzugriff auf Parameter ist nicht möglich. Hardware-Schreibschutz ist aktiviert. Verriegelungsschalter auf Hauptelektronikmo- dul in Position OFF bringen →  142. Schreibzugriff auf Parameter ist nicht möglich.

  • Seite 155: Diagnoseinformation Via Leuchtdioden

    Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder DeviceCare via Firewall des PCs oder Netzwerks verhindert Je nach Einstellungen der verwendeten Firewall Serviceschnittstelle CDI-RJ45 (Port 8000) ist Kommunikation. auf dem PC oder im Netzwerk, muss die Firewall nicht möglich.
  • Seite 156 Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 Farbe Bedeutung Grün blinkend Gerät ist nicht konfiguriert. Rot blinkend Diagnoseereignis mit Diagnoseverhalten "Warnung" ist aufgetreten. Diagnoseereignis mit Diagnoseverhalten "Alarm" ist aufgetreten. Rot blinkend/Grün Gerät startet neu. Gerätestatus (Beim Auf- Rot langsam blinkend Wenn >...

  • Seite 157: Anschlussgehäuse Messaufnehmer

    Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Farbe Bedeutung Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader. Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem beim Einlesen der Firmware. Nicht verwendet –...

  • Seite 158: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...

  • Seite 159: Diagnoseinformation

    Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.

  • Seite 160: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...

  • Seite 161: Behebungsmaßnahmen Aufrufen

    Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  168 • Via Untermenü →  169 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.

  • Seite 162: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)

  • Seite 163: Schnittstelle

    Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.

  • Seite 164: Übersicht Zu Diagnoseinformationen

    Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 Folgende Optionen können der Diagnosenummer als Diagnoseverhalten zugeordnet wer- den: Optionen Beschreibung Alarm Das Gerät unterbricht die Messung. Die Messwertausgabe via Modbus RS485 und Sum- menzähler nehmen den definierten Alarmzustand an. Eine Diagnosemeldung wird gene- riert.
  • Seite 165 Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Modul inkompatibel 1. Elektronikmodule prüfen Alarm 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) 3. Elektronikmodule ersetzen Modulverbindung unter- 1.
  • Seite 166 Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Versorgungsspannung zwischen Sensor und Messumformer Alarm ISEM fehlerhaft prüfen 1. Wenn vorhanden:Verbindungskabel 2. Hauptelektronikmodul ersetzen 3. Sensorelektronikmodul (ISEM) erset- Datenspeicher 1.
  • Seite 167 Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Eichbetr.aktiv./-deaktiv. Sequenz der Eichbetriebaktivierung/- Warning fehlgeschlagen deaktivierung einhalten: Zuerst autori- sierter Anwenderlogin, dann DIP- Schalter auf Hauptelektronikmodul einstellen Sensor-Einstellung fehler- 1.

  • Seite 168: Anstehende Diagnoseereignisse

    Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Sensorsymmetrie 1. Externe Magnetfeldstörung in der Warning Nähe des Sensors beseitigen 2. Diagnosemeldung ausschalten Spulenstrom nicht stabil 1. Prüfen, ob externe Magnetfeldstörung...

  • Seite 169: Diagnoseliste

    Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...

  • Seite 170: Informationsereignis : Auftreten Des Ereignisses

    Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  40 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. • Wenn im Gerät das Anwendungspaket Extended HistoROM (Bestelloption) freigeschal- tet ist, kann die Ereignisliste bis zu 100 Meldungseinträge umfassen.
  • Seite 171 Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Informationsereignis Ereignistext I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1278 I/O-Modul neu gestartet I1335 Firmware geändert I1351 Fehler bei Leerrohrüberwachungsabgleich...

  • Seite 172: 12.12 Messgerät Zurücksetzen

    Diagnose und Störungsbehebung Proline Promag H 500 Modbus RS485 Informationsereignis Ereignistext I1643 Eichbetrieb-Logbuch gelöscht I1649 Hardwareschreibschutz aktiviert I1650 Hardwareschreibschutz deaktiviert I1651 Eichbetriebparameter geändert I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 12.12 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  137) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
  • Seite 173 Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Erweiterter Bestellcode 1 →  173 Erweiterter Bestellcode 2 →  173 →  173 Erweiterter Bestellcode 3 ENP-Version →  173 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenkennzeichnung Zeigt Bezeichnung für Messstelle an.

  • Seite 174: 12.14 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 5H5B...

  • Seite 175: 12.15 Gerätehistorie Und Kompatibilität

    Proline Promag H 500 Modbus RS485 Diagnose und Störungsbehebung Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät. • Textsuche: Herstellerinformation • Suchbereich: Dokumentation – Technische Dokumentationen 12.15 Gerätehistorie und Kompatibilität Das Gerätemodell ist im Bestellcode (Order code) auf dem Typenschild des Geräts doku- mentiert (z.B.

  • Seite 176: Wartung

    Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) →  209 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 177: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 178: Entsorgung

    Reparatur Proline Promag H 500 Modbus RS485 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.

  • Seite 179: Zubehör

    Proline Promag H 500 Modbus RS485 Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 180: Zum Messaufnehmer

    Zubehör Proline Promag H 500 Modbus RS485 Anzeigeschutz Wird dazu verwendet, die Anzeige vor Schlag oder Abrieb, zum Beispiel durch Sand Proline 500 – digital in Wüstengebieten, zu schützen.  Bestellnummer: 71228792  Einbauanleitung EA01093D Verbindungskabel Das Verbindungskabel kann direkt mit dem Messgerät (Bestellmerkmal "Kabel, Proline 500 –...

  • Seite 181: Servicespezifisches Zubehör

    15.2 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...

  • Seite 182: Technische Daten

    Technische Daten Proline Promag H 500 Modbus RS485 Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
  • Seite 183 Proline Promag H 500 Modbus RS485 Technische Daten Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- min./max. Endwert Impulswertigkeit Schleichmenge gang (v ~ 0,3/10 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) (v ~ 2,5 m/s) [mm] [in] /min] /min] /min] ½...
  • Seite 184 Messgerät schreiben: • Messstofftemperatur ermöglicht eine temperaturkompensierte Leitfähigkeitsmessung (z.B. iTEMP) • Referenzdichte zur Berechnung des Masseflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  181 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über...
  • Seite 185 Proline Promag H 500 Modbus RS485 Technische Daten Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V • High-Signal (hoch): DC 12 … 30 V Zuordenbare Funktionen • Aus • Die einzelnen Summenzähler separat zurücksetzen • Alle Summenzähler zurücksetzen • Messwertunterdrückung...

  • Seite 186: Ausgang

    Technische Daten Proline Promag H 500 Modbus RS485 16.4 Ausgang Ausgangssignal Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR •...
  • Seite 187 Proline Promag H 500 Modbus RS485 Technische Daten Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 …...

  • Seite 188: Relaisausgang

    Technische Daten Proline Promag H 500 Modbus RS485 Maximale Eingangswerte DC 30 V, 250 mA (passiv) Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Ausgangsfrequenz Einstellbar: 0 … 1 000 Hz Dämpfung Einstellbar: 0 … 999 s Impuls-Pausen-Verhältnis 1:1...

  • Seite 189: Vor-Ort-Anzeige

    Proline Promag H 500 Modbus RS485 Technische Daten Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US •...

  • Seite 190: Wlan-Schnittstelle

    Technische Daten Proline Promag H 500 Modbus RS485 Schnittstelle/Protokoll • Via digitale Kommunikation: Modbus RS485 • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED)

  • Seite 191: Energieversorgung

    Proline Promag H 500 Modbus RS485 Technische Daten Unterstützte Baudrate • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD • 9 600 BAUD • 19 200 BAUD • 38 400 BAUD • 57 600 BAUD • 115 200 BAUD Modus Datenübertragung...

  • Seite 192: Leistungsmerkmale

    Technische Daten Proline Promag H 500 Modbus RS485 Überstromschutzeinrich- Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da tung es über keinen eigenen Ein/Aus-Schalter verfügt. • Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein. • Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.
  • Seite 193 Proline Promag H 500 Modbus RS485 Technische Daten 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0028974  41 Maximale Messabweichung in % v.M. Temperatur ±3 °C (±5,4 °F) Elektrische Leitfähigkeit Die Werte gelten für: • Geräte mit Prozessanschlüssen aus Edelstahl •...

  • Seite 194: Elektrische Leitfähigkeit

    Technische Daten Proline Promag H 500 Modbus RS485 –10 –20 –30 ⁰ ¹ ² ³ ⁴ ⁵ ⁶ [ S/cm] µ A0047944  43 Messabweichung (Optional: Bestellmerkmal " Kalibrierte Leitfähigkeitsmessung", Option CW) Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf:...

  • Seite 195: Montage

    4 … 95 % geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...

  • Seite 196: Prozess

    Technische Daten Proline Promag H 500 Modbus RS485 Vibrationsfestigkeit und Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 Schockfestigkeit • 2 … 8,4 Hz, 7,5 mm peak • 8,4 … 2 000 Hz, 2 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 •...

  • Seite 197: Leitfähigkeit

    Proline Promag H 500 Modbus RS485 Technische Daten [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0027806  44 Promag 500 – digital Umgebungstemperatur Messstofftemperatur [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0027450 ...

  • Seite 198: Konstruktiver Aufbau

    Technische Daten Proline Promag H 500 Modbus RS485 Druck-Temperatur-Kurven Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Techni- sche Information Unterdruckfestigkeit Messrohrauskleidung: PFA Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C +80 °C +100 °C +130 °C...

  • Seite 199: Gehäuse Messumformer

    Proline Promag H 500 Modbus RS485 Technische Daten Nennweite Gewicht [mm] [in] [kg] [lbs] 1/12 2,00 4,41 5/32 2,00 4,41 5/16 2,00 4,41 ½ 1,90 4,19 2,80 6,17 1 ½ 4,10 9,04 4,60 10,1 – 5,40 11,9 6,00 13,2 7,30...
  • Seite 200 Technische Daten Proline Promag H 500 Modbus RS485 Fensterwerkstoff Bestellmerkmal "Messumformergehäuse": • Option A "Alu, beschichtet": Glas • Option D "Polycarbonat": Kunststoff Anschlussgehäuse Messaufnehmer Bestellmerkmal "Sensor Anschlussgehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option B "Rostfrei, hygienisch": Rostfreier Stahl, 1.4301 (304)
  • Seite 201 Proline Promag H 500 Modbus RS485 Technische Daten Messaufnehmergehäuse Rostfreier Stahl, 1.4301 (304) Messrohre Rostfreier Stahl, 1.4301 (304) Messrohrauskleidung PFA (USP Class VI, FDA 21 CFR 177.2600) Prozessanschlüsse • Rostfreier Stahl, 1.4404 (F316L) • PVDF • Klebemuffe aus PVC Elektroden Standard: 1.4435 (316L)

  • Seite 202: Anzeige Und Bedienoberfläche

    Technische Daten Proline Promag H 500 Modbus RS485 Prozessanschlüsse Mit O-Ring-Dichtung: • Schweißstutzen (DIN EN ISO 1127, ODT/SMS, ISO 2037) • Flansch (EN (DIN), ASME, JIS) • Flansch aus PVDF (EN (DIN), ASME, JIS) • Außengewinde • Innengewinde • Schlauchanschluss •...

  • Seite 203: Fernbedienung

    Proline Promag H 500 Modbus RS485 Technische Daten A0028232  47 Bedienung mit Touch Control Proline 500 – digital Proline 500 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Bedienelemente •...
  • Seite 204 Technische Daten Proline Promag H 500 Modbus RS485 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien: • WLAN-Schnittstelle Updatefunktion vom Handbe- • Bluetooth diengerät verwenden • Serviceschnittstelle CDI-RJ45 SmartBlue App Smartphone oder Tablet WLAN →...

  • Seite 205: Zusatzinformationen Speicherkonzept

    Proline Promag H 500 Modbus RS485 Technische Daten Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM Backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch z. B. Diagnose- • Messwertspeicherung (Bestelloption „Exten- • Messaufnehmerdaten: z. B. Nennweite...

  • Seite 206: Zertifikate Und Zulassungen

    Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).

  • Seite 207: Lebensmitteltauglichkeit

    • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.

  • Seite 208: Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 209: Ergänzende Dokumentation

    Überblick zum bestellbaren Zubehör →  179 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Endress+Hauser...

  • Seite 210: Beschreibung Geräteparameter

    Technische Daten Proline Promag H 500 Modbus RS485 Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät Dokumentationscode Proline Promag H KA01289D Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 500 – digital KA01317D Proline 500 KA01316D Technische Information Messgerät Dokumentationscode Promag H 500 TI01225D Beschreibung Geräteparameter...
  • Seite 211 Proline Promag H 500 Modbus RS485 Technische Daten Inhalt Dokumentationscode Heartbeat Technology SD01746D Webserver SD01659D Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über Device Viewer aufrufen →  177 • Bestellbares Zubehör mit Einbauanleitung →...

  • Seite 212: Stichwortverzeichnis

    Stichwortverzeichnis Proline Promag H 500 Modbus RS485 Stichwortverzeichnis Bedienmenü Aufbau ....... . 69 Anforderungen an Personal .
  • Seite 213 Proline Promag H 500 Modbus RS485 Stichwortverzeichnis Dokument Elektrischer Anschluss Funktion ....... . 6 Bedientool (z.B.
  • Seite 214 Stichwortverzeichnis Proline Promag H 500 Modbus RS485 Gerätekomponenten ......14 Mechanische Belastung ..... . 196 Gerätekonfiguration verwalten .
  • Seite 215 Proline Promag H 500 Modbus RS485 Stichwortverzeichnis Register-Adressen ......96 Impuls-/Frequenz-/Schaltausgang (Assistent) Register-Informationen ....96 .
  • Seite 216 Stichwortverzeichnis Proline Promag H 500 Modbus RS485 Schleichmengenunterdrückung ....190 Tooltipp Schreibschutz siehe Hilfetext Via Freigabecode ......140 Transport Messgerät .
  • Seite 217 Proline Promag H 500 Modbus RS485 Stichwortverzeichnis Messumformer Proline 500 ....55 Messumformer Proline 500 – digital ... 49 Verbindungskabellänge .
  • Seite 218 *71659944* 71659944 www.addresses.endress.com...

Inhaltsverzeichnis
