Bergstrom COMPACT 1.4 Montageanweisungen Seite 42

COMPACT 1.4
GE

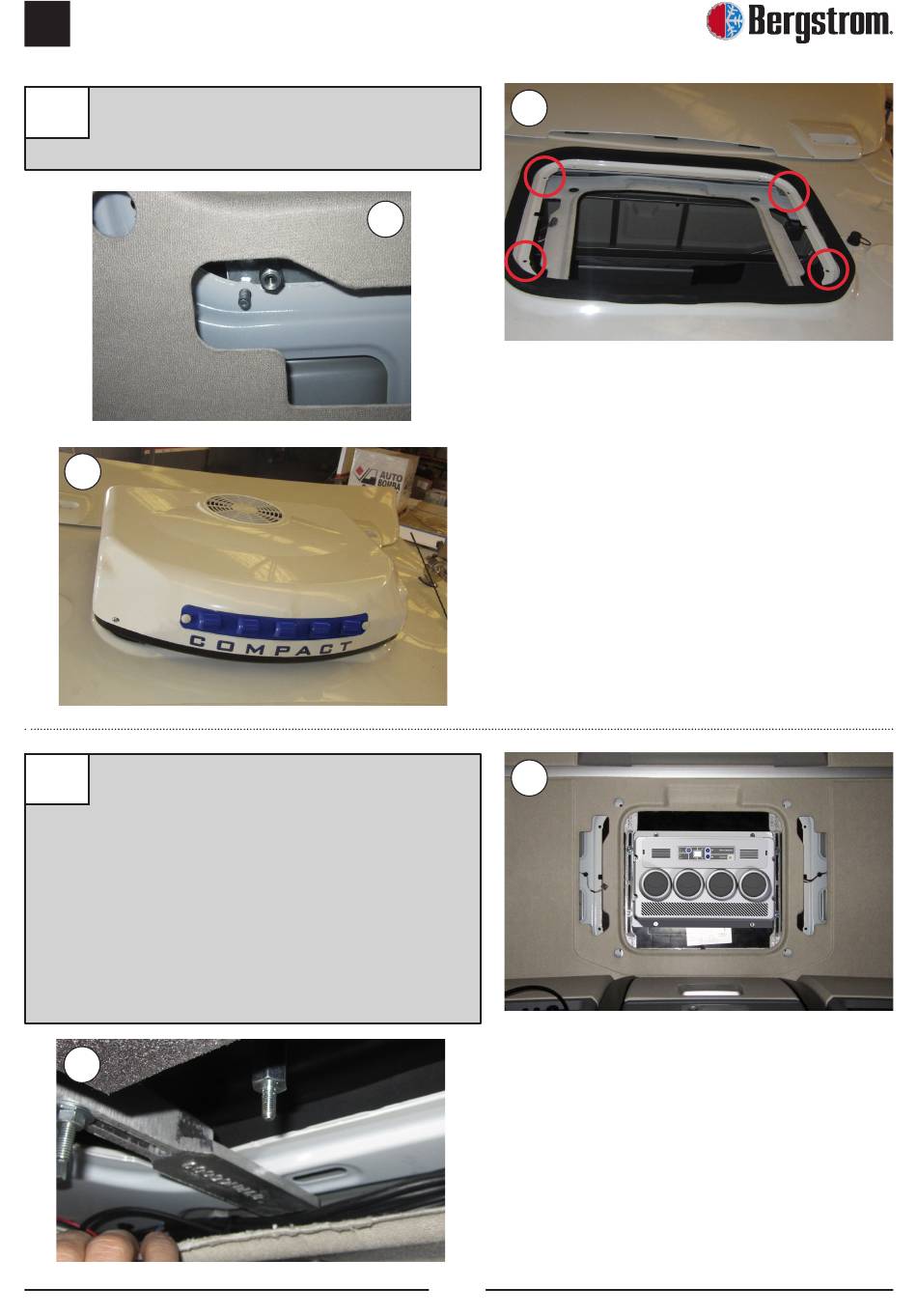

Gerät auf die Lukenaussparung legen und
5
die Führungen in die Bohrlöcher (*) der
Kabine stecken.
5
Halterungen auf die Stiftschrauben M8 unter
6
der Verkleidung stecken, mit (4) Flachscheiben
Ø 8 und (4) selbstsichernden Muttern 8/125
fixieren. Dabei Letztere in den Rillen der
Halterungen positionieren und bis zum Anschlag
an die Sechskant-Verbindungsmuttern der
Grundplatte anziehen.
Achtung: Es ist sehr wichtig, die
Befestigungsklammern der Lukenkabel zu
entfernen, damit die Halterungen die Kabel
nicht abklemmen.
6
5
5
6
