Bergstrom COMPACT 1.4 Montageanweisungen Seite 12

COMPACT 1.4
ES
Precaución de no invertir las polaridades al conectar el equipo. Si esto sucediera, el panel de control no
se enciende y el equipo no funciona.
Soplador
centrífugo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo
electrónico
2º Compresor
2 Compresor
AVISO IMPORTANTE!
¡
Control
electrónico
Toma original
12

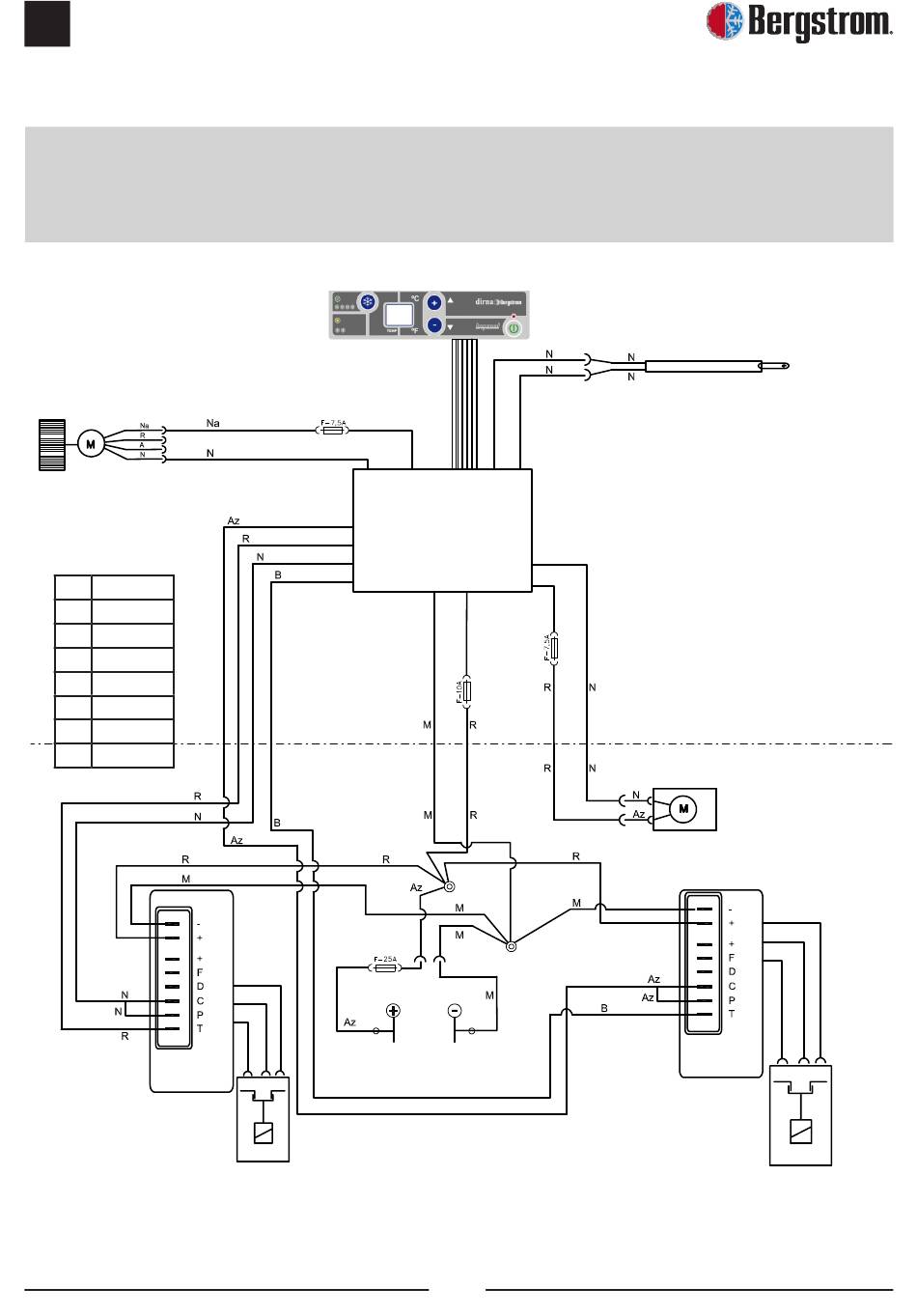

Esquema eléctrico
Sensor
aire de retorno
Ventilador del
condensador
Módulo
electrónico
1º Compresor
1 Compresor
