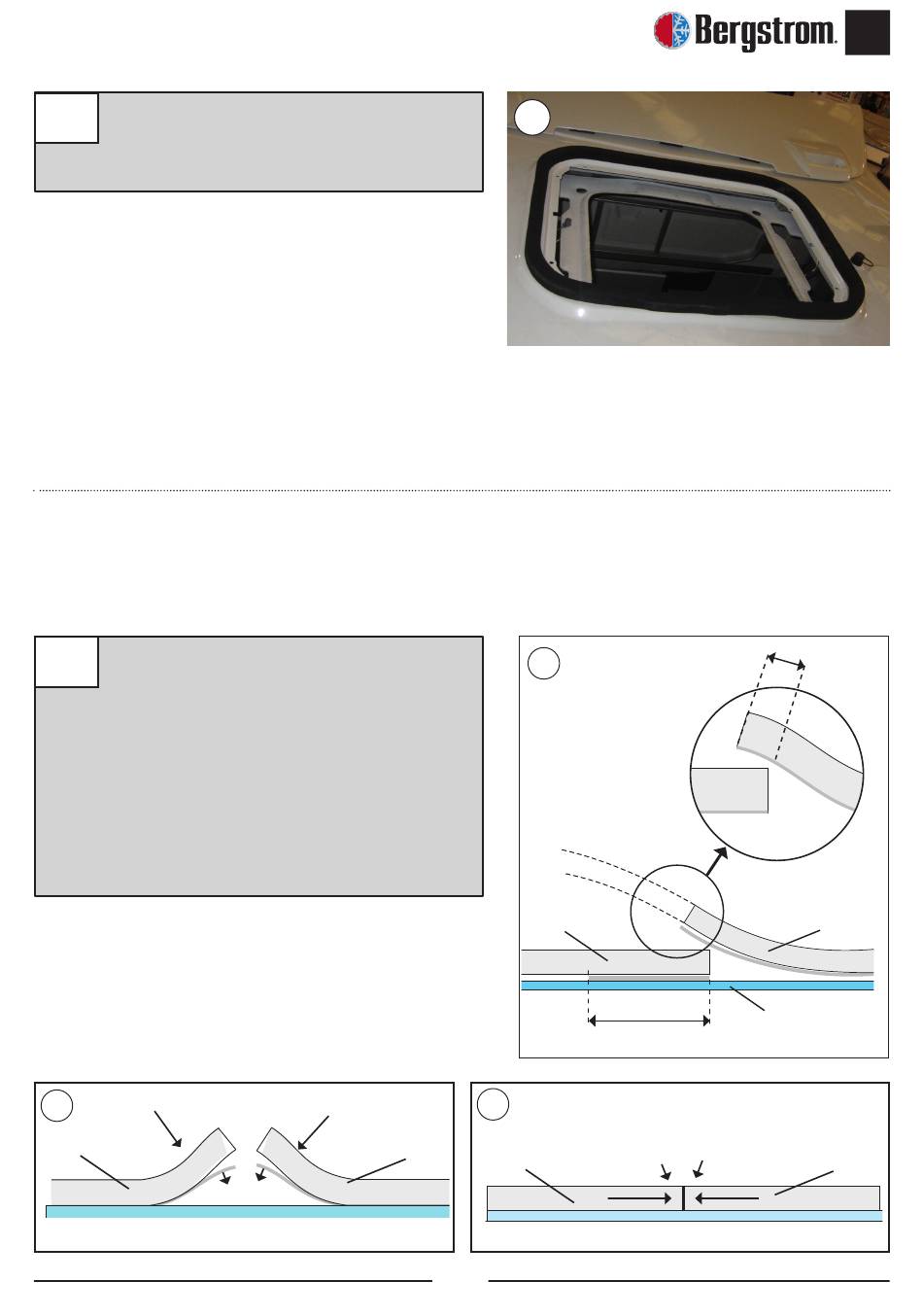

COMPACT 1.4
Lukenaussparung
3
Dichtung 30x25 von der Außenseite des
herausstehenden Teils der Lukenaussparung
aufkleben.
WIE DIE EPDM-DICHTUNG GESCHNITTEN
4
WIRD, UM WASSERUNDICHTIGKEITEN IN DIE
KABINE ZU VERMEIDEN
A- Dichtung
Papierschutz von 100 mm auf jeder Seite
beibehalten.
B-
Die zwei Papierstücke entfernen.
C- Unter Anpressen beider Enden aufkleben.
B
Dichtung
reinigen und
aufkleben und dabei
Dichtung
Entfernen
EPDM-
3
A
einen
Dichtung
Ca. 100 mm (Schutzpapier)
C
Dichtung
41
GE
15 mm
Dichtung
Kabinendach
Dichtung
