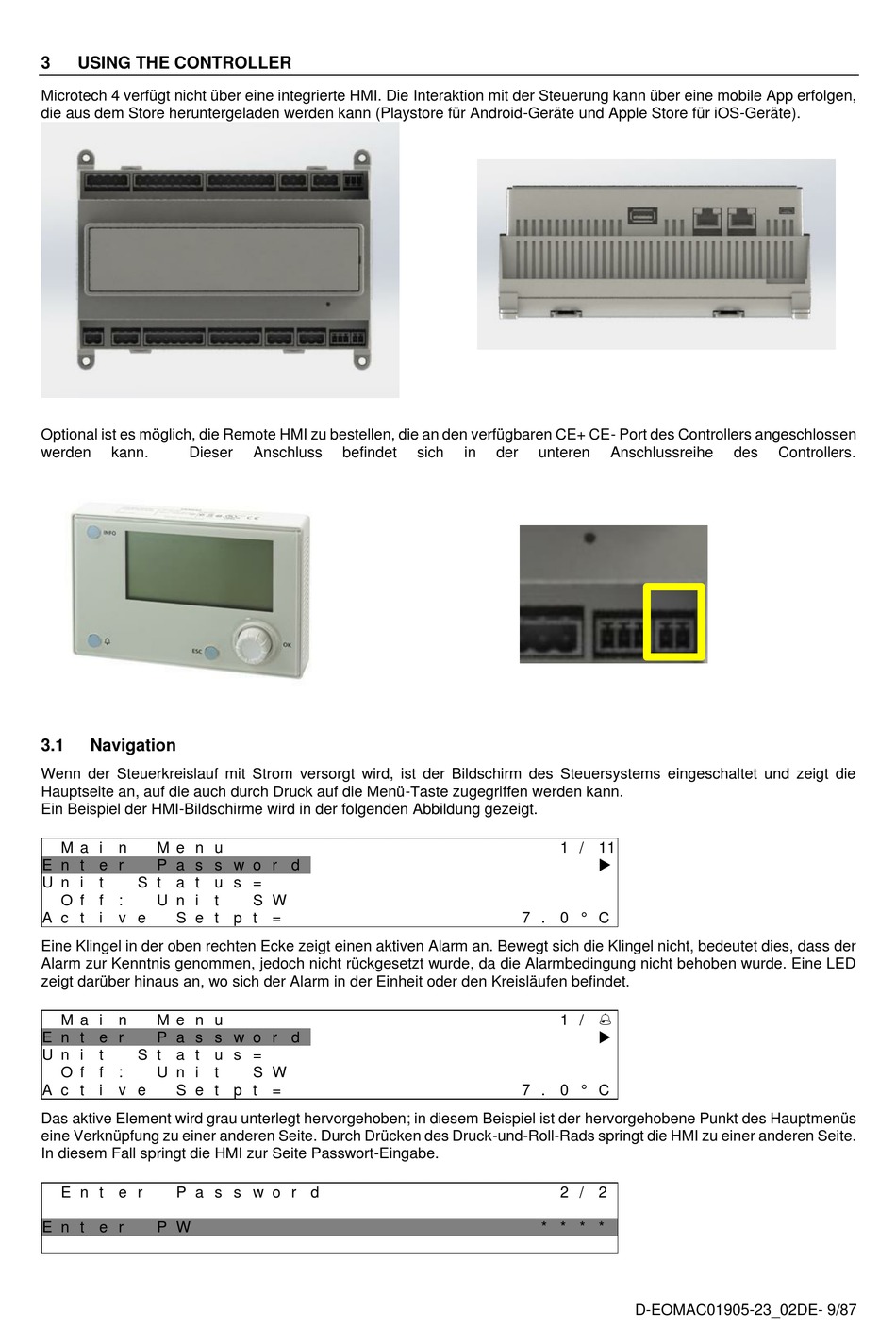

USING THE CONTROLLER

Microtech 4 verfügt nicht über eine integrierte HMI. Die Interaktion mit der Steuerung kann über eine mobile App erfolgen,
die aus dem Store heruntergeladen werden kann (Playstore für Android-Geräte und Apple Store für iOS-Geräte).
Optional ist es möglich, die Remote HMI zu bestellen, die an den verfügbaren CE+ CE- Port des Controllers angeschlossen
werden kann. Dieser
3.1

Navigation

Wenn der Steuerkreislauf mit Strom versorgt wird, ist der Bildschirm des Steuersystems eingeschaltet und zeigt die
Hauptseite an, auf die auch durch Druck auf die Menü-Taste zugegriffen werden kann.
Ein Beispiel der HMI-Bildschirme wird in der folgenden Abbildung gezeigt.
M a i n M e n u
E n t e r P a s s w o r d
U n i t S t a t u s =
O f f : U n i t
A c t i v e S e t p t =
Eine Klingel in der oben rechten Ecke zeigt einen aktiven Alarm an. Bewegt sich die Klingel nicht, bedeutet dies, dass der
Alarm zur Kenntnis genommen, jedoch nicht rückgesetzt wurde, da die Alarmbedingung nicht behoben wurde. Eine LED
zeigt darüber hinaus an, wo sich der Alarm in der Einheit oder den Kreisläufen befindet.
M a i n M e n u
E n t e r P a s s w o r d
U n i t S t a t u s =
O f f : U n i t
A c t i v e S e t p t =
Das aktive Element wird grau unterlegt hervorgehoben; in diesem Beispiel ist der hervorgehobene Punkt des Hauptmenüs
eine Verknüpfung zu einer anderen Seite. Durch Drücken des Druck-und-Roll-Rads springt die HMI zu einer anderen Seite.
In diesem Fall springt die HMI zur Seite Passwort-Eingabe.
E n t e r P a s s w o r d
E n t e r P W
Anschluss befindet sich
S W
S W
in der unteren Anschlussreihe
1 / 11

7 . 0 ° C
1 / 

7 . 0 ° C
2 / 2
* * * *
D-EOMAC01905-23_02DE- 9/87
des Controllers.
