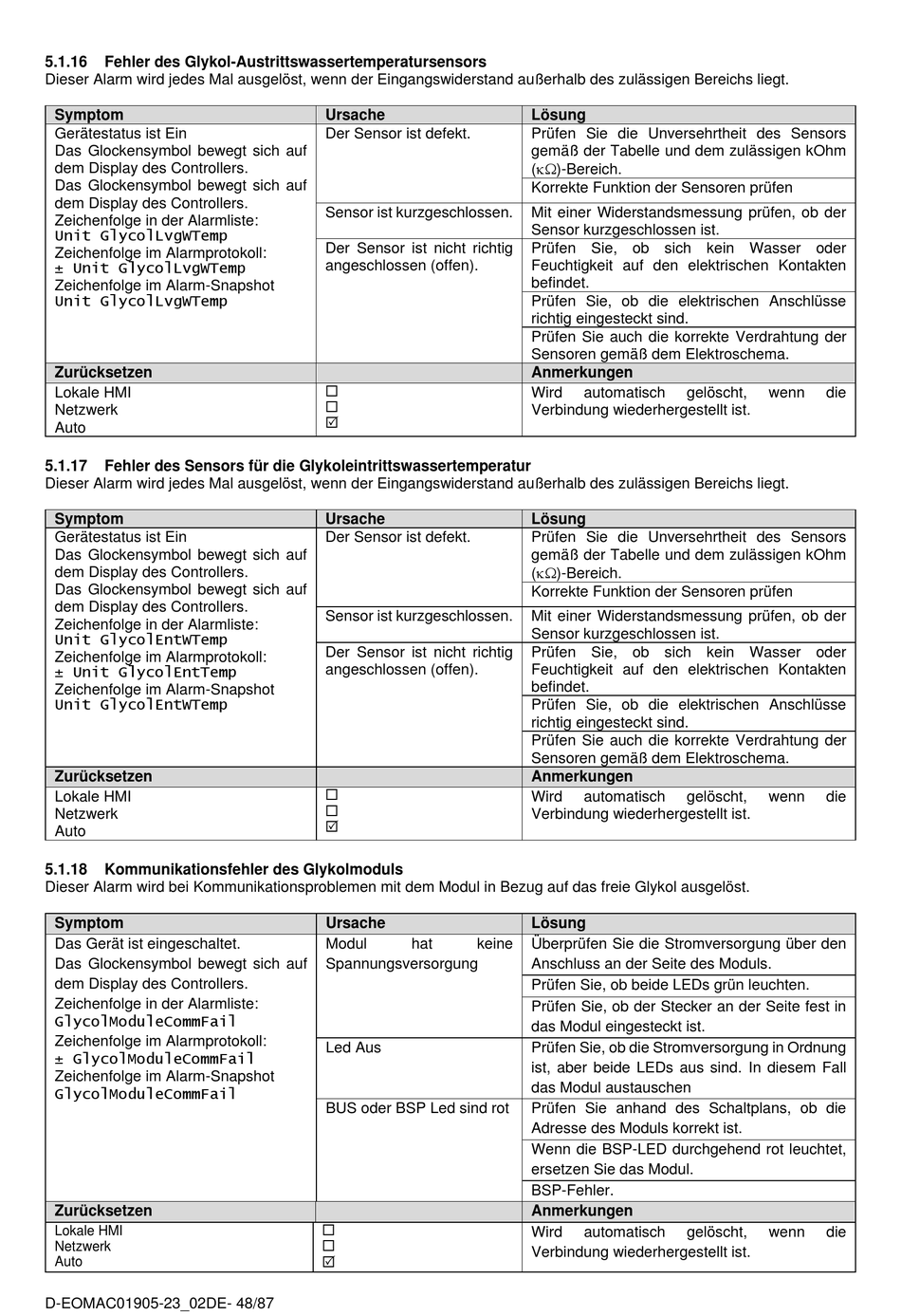

5.1.16

Fehler des Glykol-Austrittswassertemperatursensors

Dieser Alarm wird jedes Mal ausgelöst, wenn der Eingangswiderstand außerhalb des zulässigen Bereichs liegt.
Symptom
Gerätestatus ist Ein
Das Glockensymbol bewegt sich auf
dem Display des Controllers.
Das Glockensymbol bewegt sich auf
dem Display des Controllers.
Zeichenfolge in der Alarmliste:
Unit GlycolLvgWTemp
Zeichenfolge im Alarmprotokoll:
± Unit GlycolLvgWTemp
Zeichenfolge im Alarm-Snapshot
Unit GlycolLvgWTemp
Zurücksetzen
Lokale HMI
Netzwerk
Auto
5.1.17 Fehler des Sensors für die Glykoleintrittswassertemperatur
Dieser Alarm wird jedes Mal ausgelöst, wenn der Eingangswiderstand außerhalb des zulässigen Bereichs liegt.
Symptom
Gerätestatus ist Ein
Das Glockensymbol bewegt sich auf
dem Display des Controllers.
Das Glockensymbol bewegt sich auf
dem Display des Controllers.
Zeichenfolge in der Alarmliste:
Unit GlycolEntWTemp
Zeichenfolge im Alarmprotokoll:
± Unit GlycolEntTemp
Zeichenfolge im Alarm-Snapshot
Unit GlycolEntWTemp
Zurücksetzen
Lokale HMI
Netzwerk
Auto
5.1.18

Kommunikationsfehler des Glykolmoduls

Dieser Alarm wird bei Kommunikationsproblemen mit dem Modul in Bezug auf das freie Glykol ausgelöst.
Symptom
Das Gerät ist eingeschaltet.
Das Glockensymbol bewegt sich auf
dem Display des Controllers.
Zeichenfolge in der Alarmliste:
GlycolModuleCommFail
Zeichenfolge im Alarmprotokoll:
± GlycolModuleCommFail
Zeichenfolge im Alarm-Snapshot
GlycolModuleCommFail
Zurücksetzen
Lokale HMI
Netzwerk
Auto
D-EOMAC01905-23_02DE- 48/87
Ursache
Der Sensor ist defekt.
Sensor ist kurzgeschlossen.
Der Sensor ist nicht richtig
angeschlossen (offen).



Ursache
Der Sensor ist defekt.
Sensor ist kurzgeschlossen.
Der Sensor ist nicht richtig
angeschlossen (offen).



Ursache
Modul hat keine
Spannungsversorgung
Led Aus
BUS oder BSP Led sind rot



Lösung
Prüfen Sie die Unversehrtheit des Sensors
gemäß der Tabelle und dem zulässigen kOhm
()-Bereich.
Korrekte Funktion der Sensoren prüfen
Mit einer Widerstandsmessung prüfen, ob der
Sensor kurzgeschlossen ist.
Prüfen Sie, ob sich kein Wasser oder
Feuchtigkeit auf den elektrischen Kontakten
befindet.
Prüfen Sie, ob die elektrischen Anschlüsse
richtig eingesteckt sind.
Prüfen Sie auch die korrekte Verdrahtung der
Sensoren gemäß dem Elektroschema.
Anmerkungen
Wird automatisch gelöscht,
Verbindung wiederhergestellt ist.
Lösung
Prüfen Sie die Unversehrtheit des Sensors
gemäß der Tabelle und dem zulässigen kOhm
()-Bereich.
Korrekte Funktion der Sensoren prüfen
Mit einer Widerstandsmessung prüfen, ob der
Sensor kurzgeschlossen ist.
Prüfen Sie, ob sich kein Wasser oder
Feuchtigkeit auf den elektrischen Kontakten
befindet.
Prüfen Sie, ob die elektrischen Anschlüsse
richtig eingesteckt sind.
Prüfen Sie auch die korrekte Verdrahtung der
Sensoren gemäß dem Elektroschema.
Anmerkungen
Wird automatisch gelöscht,
Verbindung wiederhergestellt ist.
Lösung
Überprüfen Sie die Stromversorgung über den
Anschluss an der Seite des Moduls.
Prüfen Sie, ob beide LEDs grün leuchten.
Prüfen Sie, ob der Stecker an der Seite fest in
das Modul eingesteckt ist.
Prüfen Sie, ob die Stromversorgung in Ordnung
ist, aber beide LEDs aus sind. In diesem Fall
das Modul austauschen
Prüfen Sie anhand des Schaltplans, ob die
Adresse des Moduls korrekt ist.
Wenn die BSP-LED durchgehend rot leuchtet,
ersetzen Sie das Modul.
BSP-Fehler.
Anmerkungen
Wird automatisch gelöscht,
Verbindung wiederhergestellt ist.
wenn die
wenn die
wenn die
