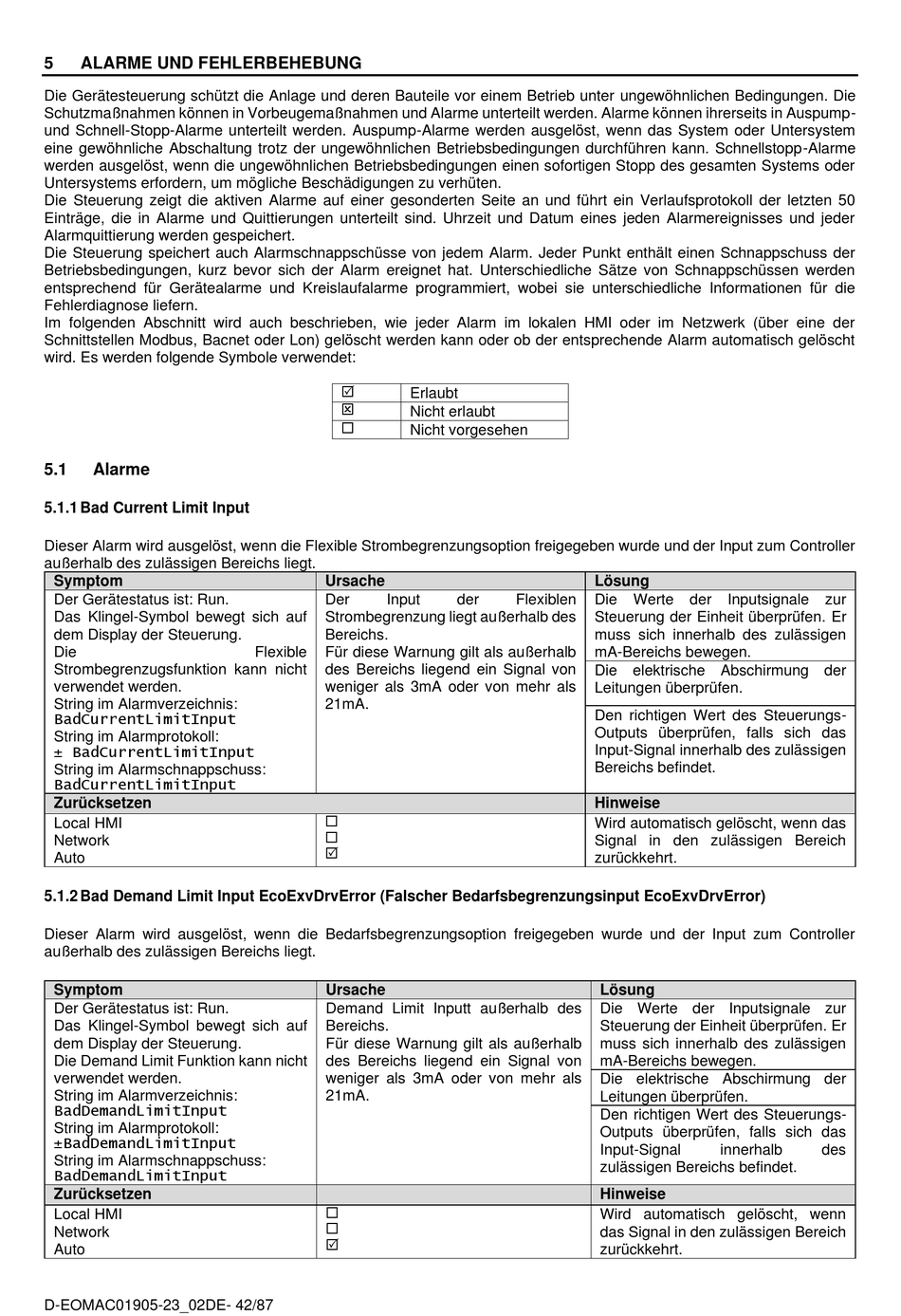

5

ALARME UND FEHLERBEHEBUNG

Die Gerätesteuerung schützt die Anlage und deren Bauteile vor einem Betrieb unter ungewöhnlichen Bedingungen. Die
Schutzmaßnahmen können in Vorbeugemaßnahmen und Alarme unterteilt werden. Alarme können ihrerseits in Auspump-
und Schnell-Stopp-Alarme unterteilt werden. Auspump-Alarme werden ausgelöst, wenn das System oder Untersystem
eine gewöhnliche Abschaltung trotz der ungewöhnlichen Betriebsbedingungen durchführen kann. Schnellstopp-Alarme
werden ausgelöst, wenn die ungewöhnlichen Betriebsbedingungen einen sofortigen Stopp des gesamten Systems oder
Untersystems erfordern, um mögliche Beschädigungen zu verhüten.
Die Steuerung zeigt die aktiven Alarme auf einer gesonderten Seite an und führt ein Verlaufsprotokoll der letzten 50
Einträge, die in Alarme und Quittierungen unterteilt sind. Uhrzeit und Datum eines jeden Alarmereignisses und jeder
Alarmquittierung werden gespeichert.
Die Steuerung speichert auch Alarmschnappschüsse von jedem Alarm. Jeder Punkt enthält einen Schnappschuss der
Betriebsbedingungen, kurz bevor sich der Alarm ereignet hat. Unterschiedliche Sätze von Schnappschüssen werden
entsprechend für Gerätealarme und Kreislaufalarme programmiert, wobei sie unterschiedliche Informationen für die
Fehlerdiagnose liefern.
Im folgenden Abschnitt wird auch beschrieben, wie jeder Alarm im lokalen HMI oder im Netzwerk (über eine der
Schnittstellen Modbus, Bacnet oder Lon) gelöscht werden kann oder ob der entsprechende Alarm automatisch gelöscht
wird. Es werden folgende Symbole verwendet:
5.1

Alarme

5.1.1 Bad Current Limit Input
Dieser Alarm wird ausgelöst, wenn die Flexible Strombegrenzungsoption freigegeben wurde und der Input zum Controller
außerhalb des zulässigen Bereichs liegt.
Symptom
Der Gerätestatus ist: Run.
Das Klingel-Symbol bewegt sich auf
dem Display der Steuerung.
Die
Strombegrenzugsfunktion kann nicht
verwendet werden.
String im Alarmverzeichnis:

BadCurrentLimitInput

String im Alarmprotokoll:
± BadCurrentLimitInput
String im Alarmschnappschuss:
BadCurrentLimitInput
Zurücksetzen
Local HMI
Network
Auto

5.1.2 Bad Demand Limit Input EcoExvDrvError (Falscher Bedarfsbegrenzungsinput EcoExvDrvError)

Dieser Alarm wird ausgelöst, wenn die Bedarfsbegrenzungsoption freigegeben wurde und der Input zum Controller
außerhalb des zulässigen Bereichs liegt.
Symptom
Der Gerätestatus ist: Run.
Das Klingel-Symbol bewegt sich auf
dem Display der Steuerung.
Die Demand Limit Funktion kann nicht
verwendet werden.
String im Alarmverzeichnis:
BadDemandLimitInput
String im Alarmprotokoll:
±BadDemandLimitInput
String im Alarmschnappschuss:
BadDemandLimitInput
Zurücksetzen
Local HMI
Network
Auto
D-EOMAC01905-23_02DE- 42/87

Erlaubt

Nicht erlaubt

Nicht vorgesehen
Ursache
Der Input
Strombegrenzung liegt außerhalb des
Bereichs.
Flexible Für diese Warnung gilt als außerhalb
des Bereichs liegend ein Signal von
weniger als 3mA oder von mehr als
21mA.



Ursache
Demand Limit Inputt außerhalb des
Bereichs.
Für diese Warnung gilt als außerhalb
des Bereichs liegend ein Signal von
weniger als 3mA oder von mehr als
21mA.



Lösung
der Flexiblen Die
Steuerung der Einheit überprüfen. Er
muss sich innerhalb des zulässigen
mA-Bereichs bewegen.
Die elektrische Abschirmung der
Leitungen überprüfen.
Den richtigen Wert des Steuerungs-
Outputs überprüfen, falls sich das
Input-Signal innerhalb des zulässigen
Bereichs befindet.
Hinweise
Wird automatisch gelöscht, wenn das
Signal in den zulässigen Bereich
zurückkehrt.
Lösung
Die Werte der Inputsignale zur
Steuerung der Einheit überprüfen. Er
muss sich innerhalb des zulässigen
mA-Bereichs bewegen.
Die elektrische Abschirmung der
Leitungen überprüfen.
Den richtigen Wert des Steuerungs-
Outputs überprüfen, falls sich das
Input-Signal
zulässigen Bereichs befindet.
Hinweise
Wird automatisch gelöscht, wenn
das Signal in den zulässigen Bereich
zurückkehrt.
Werte der Inputsignale
innerhalb
zur
des
