- Seite 1 Rev. Datum 11/2020 Ersetzt D–EOMAC00A04-14DE Installations-, Betriebs- und Wartungshandbuch BEDIENUNGSANLEITUNG BEDIENTAFEL D–EOMAC00A04-14_01DE Luftgekühltes Kühlaggregat mit Schraubenverdichter MICROTECH CONTROLLER Übersetzte Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung......................................5 Betriebsgrenzen: .................................... 6 Controller- Funktionen ................................... 7 Allgemeine Beschreibung ................................8 Allgemeine Beschreibung..................................8 Layout der Steuertafel .................................... 8 Struktur der Hardware .................................... 8 Systemarchitektur ....................................9 4.4.1 Details des Steuerungs-Netzwerks.............................10 Arbeitsabfolge ....................................11 Betrieb des Controllers .................................14 Ein-/Ausgänge von MicroTech ................................14 6.1.1 Analogeingänge ..................................14... - Seite 3 Bedarfs-Begrenzung per Netzwerk (Network Demand Limit) ......................28 7.12.4 Stromgrenze ....................................28 7.12.5 Maximale LWT Pulldown-Rate ..............................28 7.12.6 Leistungsbegrenzung bei hoher Wassertemperatur........................28 7.13 Daikin on Site ....................................28 7.14 Wärmerückgewinnung ..................................29 7.15 Wärmerückgewinnungspumpe.................................29 7.16 Schneller Neustart ...................................30 Software-Optionen ..................................31 Das Passwort in den Ersatzcontroller eingeben .............................31 8.1.1...
- Seite 4 10.7 Kreislauf-Stoppalarme ..................................44 10.7.1 Phasen-Spannungsverlust / GFP-Fehler ............................44 10.7.2 Niedriger Verdampferdruck ................................44 10.7.3 Fehlgeschlagener Start wegen zu niedrigem Druck ........................44 10.7.4 Mechanischer Niederdruck-Schalter............................44 10.7.5 Hoher Verflüssiger-Druck ................................44 10.7.6 Niedriges Druckverhältnis ................................44 10.7.7 Mechanischer Hochdruck-Schalter .............................44 10.7.8 Hohe Austrittstemperatur ................................44 10.7.9 Hohes Öldruckgefälle.................................45 10.7.10 Ölstandschalter..................................45...
-
Seite 5: Einleitung
Dieses Handbuch informiert über die Installation, den Betrieb, die Fehlerdiagnose und -Beseitigung und über die Wartung von luftgekühlten Kühlaggregaten von DAIKIN mit Schraubenverdichter (kein VFD), die über 1, 2 oder 3 Kreisläufe verfügen und bei denen der Micr otech Controller eingesetzt ist. -
Seite 6: Betriebsgrenzen
Betriebsgrenzen: • Umgebungstemperatur bei Standby, maximal: 57 °C • Umgebungstemperatur bei Betrieb, minimal (Standard): 2 °C • Umgebungstemperatur bei Betrieb, minimal (mit optionaler Steuerung für niedrige Außentemperatur): -20 °C • Temperatur des abfließenden gekühlten Wassers: 4 C bis 15 °C •... -
Seite 7: Controller- Funktionen
Controller- Funktionen Auslesen der folgenden Temperatur- und Druckmesswerte: • Eingangs- und Ausgangs-Temperatur des gekühlten Wassers • Sättigungstemperatur und Druck von Kältemittel beim Verdampfer • Sättigungstemperatur und Druck von Kältemittel beim Verflüssiger • Außentemperatur • Temperaturen von Ansaugleitung und Ablassleitung − berechnete Überhitzung für Ablass- und Ansaugleitung •... -
Seite 8: Allgemeine Beschreibung
Es kann auch ein optionales Remote Operator Interface (entfernte Benutzerschnittstelle) enthalten sein, das mit bis zu neun E inheiten verbunden sein kann. Die Advanced Microtech Controller, die bei luftgekühlten Schraubenkühlaggregaten verwendet werden, sind nicht auswechselbar gegen die früheren MicroTech II Controller. -
Seite 9: Systemarchitektur
4.4 Systemarchitektur Die Steuerungsarchitektur besteht insgesamt aus folgenden Bestandteilen: • Ein MicroTech Hauptcontroller • E/A-Erweiterungsmodule je nach Bedarf und abhängig von der Konfiguration der Einheit • Optionale BAS-Schnittstelle (BAS = Gebäudeverwaltungssystem) gemäß Auswahl Abbildung 2, Systemarchitektur D–EOMAC00A04-14_01DE - 9/63... -
Seite 10: Details Des Steuerungs-Netzwerks
4.4.1 Details des Steuerungs-Netzwerks Der Peripheral Bus wird für die Verbindung der E/A-Erweiterungen mit dem Haupt-Controller verwendet. Controller/ Adresse Verwendung Erweiterungsmodul Einheit entf. Bei jeder Konfiguration verwendet Verdichter Nr.1 EEXV Nr. 1 Bei jeder Konfiguration verwendet Verdichter Nr. 2 EEXV Nr. 2 Alarm/Grenzwert Bei jeder Konfiguration verwendet Ventilatoren Nr. -
Seite 11: Arbeitsabfolge
Arbeitsabfolge Abbildung 3, Einheits-Arbeitsabfolge (siehe Abbildung 9 für Kreislauf-Arbeitsabfolge) D–EOMAC00A04-14_01DE - 11/63... - Seite 12 * Die markierten Punkte gelten nur in Einheiten mit 2 oder 3 Kreisläufen. D–EOMAC00A04-14_01DE - 12/63...
-
Seite 13: Abbildung 4, Kreislauf-Arbeitsabfolge
Abbildung 4, Kreislauf-Arbeitsabfolge D–EOMAC00A04-14_01DE - 13/63... -
Seite 14: Betrieb Des Controllers
Betrieb des Controllers 6.1 Ein-/Ausgänge von MicroTech E/A für die Steuerung der Einheit und für Kreisläufe eins und zwei befinden sich an CP1. Das Kühlaggregat kann mit ein bis drei Verdichtern ausgestattet sein. 6.1.1 Analogeingänge Beschreibung Signalquelle Erwarteter Bereich Wassertemperatur Verdampfer-Einlass NTC Thermistor (10K@25°C) -50°C –... -
Seite 15: E/A-Erweiterungen Verdichter Nr. 1 Bis Nr. 3
6.2 E/A-Erweiterungen Verdichter Nr. 1 bis Nr. 3 6.2.1 Analogeingänge Beschreibung Signalquelle Erwarteter Bereich Austrittstemperatur (Discharge NTC Thermistor (10K@25°C) -50°C – 120°C Temperature) Verdampfer-Druck Ratiometrisch (0,5-4,5 Vdc) 0 bis 5 Vdc Öldruck Ratiometrisch (0,5-4,5 Vdc) 0 bis 5 Vdc Verdichter-Druck Ratiometrisch (0,5-4,5 Vdc) 0 bis 5 Vdc Motor-Schutzeinrichtung... -
Seite 16: E/A-Erweiterung Ventilatormodul Kreislauf Nr. 1 Und 2
6.4 E/A-Erweiterung Ventilatormodul Kreislauf Nr. 1 und 2 6.4.1 Digitaleingänge Beschreibung Ausgang AUS Ausgang EIN PVM/GFP Kreislauf Nr. 1 Fehler Kein Fehler PVM/GFP Kreislauf Nr. 2 Fehler Kein Fehler 6.4.2 Digitalausgänge Beschreibung Ausgang AUS Ausgang EIN Kreislauf Nr. 1 Ventilatorstufe Nr. 5 Ventilator AUS Ventilator EIN Kreislauf Nr. - Seite 17 Verfügbare Betriebsmodi Kühlen KÜHLEN KÜHLEN mit GLYKOL KÜHLEN/EIS mit GLYKOL TEST 44 F Kühl-LWT 1 7 ℃ Siehe Abschnitt 0 Kühl-LWT 2 44 F 7 ℃ Siehe Abschnitt 0 LWT Wärmerückgewinnung 45 ℃ /30 bis 70 °C Eis-LWT 25 F -4 ℃...
- Seite 18 Beschreibung Standard Bereich Einheit Ft/Lb Verzögerung Eis-Beseitigung Nein Nein, Ja SSS Kommunikation Nein Nein, Ja Multi Point Single Point, Multi Point, Keiner (SSS) Geräuschdämpfung Gesperrt Gesperrt, Freigegeben Uhrzeit Start Geräuschdämpfung 21:00 18:00 – 23:59 Uhrzeit Ende Geräuschdämpfung 06:00 05:00 – 09:59 Offset Geräuschdämpfung 10,0 F 0,0 bis 25,0 F...
- Seite 19 55 F Sperre Niedrige 12 ℃ Siehe Abschnitt 0 Umgebungstemperatur Die folgenden Sollwerte gelten individuell für den jeweiligen Kreislauf: Beschreibung Standard Bereich Ft/Lb Kreislauf-Modus Aktivieren Deaktivieren, aktivieren, Test Verdichtergröße Zu prüfen Wärmerückgewinnung Aktivieren Deaktivieren Deaktivieren, aktivieren Economiser Aktivieren Deaktivieren, aktivieren Leistungssteuerung Automatisch Auto, Manuell...
-
Seite 20: Bereiche Automatischer Anpassung
6.7.1 Bereiche automatischer Anpassung Bei einigen Parametern variieren die zulässigen Bereiche in Abhängi gkeit von anderen Einstellungen. Kühlen LWT 1 und Kühlen LWT 2 Zur Auswahl stehende Modi Bereich imp. System Bereich SI Ohne Glykol 40 bis 60 4 bis 15,5°C Mit Glykol 25 bis 60 -4 bis 15,5°C... -
Seite 21: Funktionen Der Einheit
Funktionen der Einheit 7.1 Berechnungen 7.1.1 LWT-Flanke Die LWT-Flanke wird so berechnet, dass die Flanke die LWT-Änderung in einem Zeitrahmen von einer Minute darstellt, wobei pro Minute mindestens fünf Stichproben genommen werden (LWT - Leaving Water Temperatur, Wasseraustrittstemperatur). 7.1.2 Pulldown Rate Der Wert der wie oben berechneten Flanke wird negativ, wenn die Wassertemperatur sinkt. -
Seite 22: Glykol-Konfiguration
Der Sollwert 'Verfügbare Betriebsmodi' kann nur dann geändert werden, wenn die Einheit ausgeschaltet ist. Dadurch wird verhindert, dass während des Betriebs des Kühlaggregats versehentlich der Betriebsmodus gewechselt werden kann. Die folgende Tabelle verdeutlicht die Einstellungen des Betriebsmodus (Unit Mode). HINWEIS: Ein x bedeutet, dass der Wert ignoriert wird. Sollwert Modus- BAS (=GA)-... -
Seite 23: Status Der Einheit
7.6 Status der Einheit Der angezeigte Status der Einheit wird durch die Bedingungen bestimmt, die in der folgenden Tabelle aufgeführt sind: Aufz. Zustand Bedingungen Automatisch Status der Einheit = Automatik Aus: Timer Eis-Modus Status der Einheit = Aus, Betriebsmodus = Eis, und Eis-Verzögerung = Aktiv Aus: OAT-Sperre Status der Einheit = Aus und Niedrige OAT-Sperre ist aktiv Aus: Alle Kreisläufe deaktiviert... -
Seite 24: Primäre Pumpe Und Pumpe In Bereitschaft
• Primär Nr. 1 – Normalerweise wird Pumpe 1 verwendet. Pumpe 2 dient als Reserve. • Primär Nr. 2 – Normalerweise wird Pumpe 2 verwendet. Pumpe 1 dient als Reserve. 7.8.2 Primäre Pumpe und Pumpe in Bereitschaft Die Primär-Pumpe startet zuerst. Die Primär-Pumpe schaltet sich ab und die in Bereitschaft stehende Pumpe nimmt ihren Betrieb auf, wenn sich der Verdampfer in folgendem Status befindet: Starten für eine Zeit, die länger dauert bzw. -
Seite 25: Art Der Nachstellung - Zurück (Return)
7.10.2.2 Art der Nachstellung - Zurück (Return) Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird durch die Temperatur des zurückfließenden Wassers angepasst. Return Reset LWT set Point+Max Reset (54) Active Max Reset (10) LWT Set Point (44) Start Reset Delta T Evap Delta T ( Der Wert der Variablen 'aktive Wasseraustrittstemperatur' (Active Leaving Water) wird angepasst durch die Temperatur des zurückfließenden Wassers. -
Seite 26: Leistungssteuerung Der Einheit
OAT Reset Cool LWT+Max Reset (54) Active Max Reset (10) Cool LWT Set-Point (44) OAT ( 7.11 Leistungssteuerung der Einheit In diesem Abschnitt wird beschrieben, wie die Leistungssteuerung der Einheit arbeitet. 7.11.1 Verdichter-Stufung im Betriebsmodus Kühlen Der erste Verdichter wird gestartet, wenn der LWT-Wert des Verdampfers größer ist als der Zielwert plus dem Sollwert von 'Start Delta T' (Startup Delta T). -
Seite 27: Verdichter-Leistungssteuerung Im Betriebsmodus Kühlen
• - Bei gleicher Anzahl von Abfolgen muss er die wenigsten Starts vollzogen haben. • - Bei gleicher Anzahl von Starts muss er die wenigsten Betriebsstunden haben. • - Bei gleicher Betriebsstundenanzahl muss er der Verdichter mit der niedrigsten Nummer sein. 7.11.3.2 Nächster beim Stoppen Der Verdichter, der als nächster seinen Betrieb einstellt, muss folgende Kriterien erfüllen:... -
Seite 28: Stromaufnahmebegrenzung
Kapazitätsauslastung innerhalb des Totbands, wird das Laden der Einheit unterbunden. 7.13 Daikin on Site Die Website Daikin On Site (DoS) kann über das Hauptmenü (Main Menu) → Einheit anzeigen/einstellen (View/Set Unit) → Daikin On Site aufgerufen werden. Um das DoS-Dienstprogramm zu verwenden, muss der Kunde Daikin die Seriennummer mitteilen und den DoS-Service abonnieren. Von dieser Seite aus ist es möglich:... -
Seite 29: Wärmerückgewinnung
Parameter Bereich Beschreibung Komm Start Verbindung zu DoS stoppen Start Verbindung zu DoS starten Komm Status Die Verbindung zu DoS ist unterbrochen IPErr Verbindung zu DoS kann nicht hergestellt werden Verbunden Verbindung zum DoS ist hergestellt und funktioniert 7.14 Wärmerückgewinnung Wenn der Wärmerückgewinnungsschalter auf Aktivieren gestellt wird und an mindestens einem Kreislauf die Option Wärmerückgewinnung aktiviert ist, wird der Wärmerückgewinnungsbetrieb an den laufenden Kreisläufen eingeleitet. -
Seite 30: Schneller Neustart
7.16 Schneller Neustart Dieser Chiller kann auf Wunsch infolge eines Stromausfalls eine Schnell-Neustart-Abfolge aktivieren. Diese Option ermöglicht der Einheit, die Last, die sie vor dem Stromausfall hatte, schneller wiederherzustellen, indem sie den Standard-Zyklus-Timer reduziert. Um die Funktion Schneller Neustart zu aktivieren, muss der Kunde den Parameter „Schneller Neustart“ (Rapid Restart) auf der Seit e Schneller Neustart auf Ja (Yes) setzen und der Schalter der RR-Option sollte, sofern vorhanden, auf Aktiviert stehen. -
Seite 31: Software-Optionen
Falls der Controller beschädigt ist und/oder aus irgendeinem Grund ausgetauscht werden muss, dann muss der Bediener die Optionseinstellung mit einem neuen Passwort konfigurieren. Wenn dieser Austausch geplant ist, dann kann der Kunde bei den Mitarbeitern von Daikin nach einem neuen Passwort fragen und die Schritte in Kapitel 4.15.1. wiederholen. -
Seite 32: Software-Option Modbus Mstp
553489691893 – 3 Monate Dauer 411486702597 – 1 Monat Dauer • • 084430952438 – 1 Monat Dauer Dadurch hat der Kunde genug Zeit, um den Daikin-Kundendienst zu kontaktieren und ein neues, unbefristetes Passwort einzugeben. Parameter Spezifischer Status Beschreibung 553489691893 Optionseinstellung für 3 Monate aktivieren. -
Seite 33: Bacnet Mstp
Um die Verbindung aufzubauen, ist der RS485-Port am T14-Anschluss des MT4 Controllers zu verwenden. 8.1.2 BACNET MSTP Wenn die Software-Option „BACNet MSTP“ aktiviert wird, wird der Controller neu gestartet, auf die Kommunikationsprot okoll-Einstellungsseite kann über folgenden Pfad zugegriffen werden: Hauptmenü (Main Menu)→Einheit in Betrieb nehmen (Commission Unit)→SW BACNet MSTP Einstellbar sind dieselben Werte wie auf der BACNet MSTP Optionsseite mit dem entsprechenden Treiber, sie sind von dem jeweiligen System abhängig, in dem die Einheit installiert ist. -
Seite 34: Bacnet Ip
8.1.3 BACNET IP Wenn die Software-Option „BACNet IP“ aktiviert wird, wird der Controller neu gestartet, auf die Kommunikationsprotokoll-Einstellungsseite kann über folgenden Pfad zugegriffen werden: Hauptmenü (Main Menu)→Einheit in Betrieb nehmen (Commission Unit)→SW BACNet IP Einstellbar sind dieselben Werte wie auf der BACNet MSTP Optionsseite mit dem entsprechenden Treiber, sie sind von dem jeweiligen System abhängig, in dem die Einheit installiert ist. -
Seite 35: Funktionen Des Kreislaufs
Funktionen des Kreislaufs 9.1 Berechnungen 9.1.1 Sättigungstemperatur des Kühlmittels Die Sättigungstemperatur des Kühlmittels wird von den Drucksensor-Ablesungen ausgehend für jeden Kreislauf berechnet. Eine Gleichung besorgt den Abgleich der umgewandelten Temperaturwerte mit den veröffentlichten Angaben für R134a - innerhalb 0,1 °C für Druck-Inputs zwischen 0 kPa und 2070 kPa, - innerhalb 0,2 °C für Druck-Inputs zwischen -80 kPa bis 0 kPa. -
Seite 36: Logik Für Neustart Bei Niedriger Oat
• Der Sollwert von 'BAS Kreislauf-Modus' ist auf Auto gesetzt • Es sind keine Zyklus-Timer aktiv • Es sind keine Alarme aktiv • Die Stufungslogik fordert, dass dieser Kreislauf starten soll • Der Status der Einheit ist Auto • Der Status der Verdampfer-Pumpe ist 'Lauf' (Run). 9.2.2.1 Kreislauf-Anlauflogik Der Anlauf des Kreislaufs ist der auf den Start des Verdichters in einem Kreislauf folgende Zeitraum. -
Seite 37: Verdichter-Steuerung
Aus: Test-Modus Der Kreislauf befindet sich im Betriebsmodus Test. EXV Voröffnung Der Kreislauf ist im Voröffnungszustand. Ein:Auspumpen Der Kreislauf ist im Auspump-Zustand. Ein:Normal Der Verdichter befindet sich im Betriebszustand und läuft normal. Der Kreislauf läuft und kann wegen niedriger Austrittsüberhitzung nicht Ein:Entl ÜH niedrig laden. -
Seite 38: Leitungsüberschreitungen - Betriebsgrenzen
Der modulierende Schieberegler wird bewegt, indem die Lade- und Entlade-Solenoide entsprechend gepulst werden, um die geforderte Leistung zu erhalten. Um die Bewegung des modulierenden Schiebereglers unter bestimmten Bedingungen zu unterstützen, wird ein zusätzliches Solenoid gesteuert. Dieses Solenoid wird aktiviert, wenn das Druckverhältnis (Verflüssiger-Druck geteilt durch Verdampfer-Druck) mindestens 5 Sekunden lang kleiner oder gleich 1,2 ist. -
Seite 39: Verflüssiger-Sättigungstemperatur-Zielwert Wärmerückgewinnung
Dieser Wert wird dann auf ein Maximum und Minimum begrenzt, das durch den Höchst- und den Mindest-Verflüssiger-Zielwert-Sollwert bestimmt ist. Wenn diese Sollwerte beide auf denselben Wert eingestellt sind, ist der Verflüssiger-Sättigungstemperatur-Zielwert fest auf diesen Wert eingestellt. 9.5.2 Verflüssiger-Sättigungstemperatur-Zielwert Wärmerückgewinnung Wenn der Wärmerückgewinnungsbetrieb eingeleitet wird, wird der Verflüssiger-Temperatur-Zielwert im Vergleich zum Normalbetrieb geändert. Wenn der LWT-Fehler zwischen 2 und 8 °C schwankt, wird der Verflüssiger-Temperatur-Zielwert zwischen Max. -
Seite 40: Economiser-Steuerung
Das EXV wird mit einer Geschwindigkeit bewegt, die vom Ventilmodell abhängt, und zwar mit einem Gesamtbereich von Schritten. Die Positionierung wird entsprechend der Beschreibungen der folgenden Abschnitte bestimmt und erfolgt mittels Korrekturen in Schritten von 0,1% des Gesamtbereichs. 9.6.1.1 Voröffnungs-Vorgang Die EXV-Steuerung umfasst einen Voröffnungs-Vorgang, der nur dann verwendet wird, wenn die Einheit über optionale Flüssigkeitsleitungssolenoide verfügt. -
Seite 41: Alarme Und Ereignisse
10 Alarme und Ereignisse Es können Situationen eintreten, die es erforderlich machen, dass das Kühlaggregat darauf reagiert. Oder Situationen, die protokolliert werden sollten, um bei einer möglichen späteren Fehlersuche Anhaltspunkte zu bekommen. Eine Situation, die einen Betriebstopp (Shutdown) bzw. eine Sperrung (Lockout) erfordern, löst einen Alarm aus. Alarme können ein normales Herunterfahren (mit Auspumpen) oder eine Schnellabschaltung bewirken. -
Seite 42: Wasser-Frostschutz Verdampfer
10.3.3 Wasser-Frostschutz Verdampfer Alarm-Bezeichnung (Anzeige auf dem Display): Vereisung Verdampferwasser Auslöser: Beim Verdampfer fällt der LWT-Wert oder der EWT-Wert unter den Sollwert 'Wasser-Frostschutz Verdampfer' (Evaporator Water Freeze Protect). Wenn bei LWT oder EWT ein Sensor-Fehler aktiv ist, dann kann durch den vom Sensor gelieferten Wert kein Alarm ausgelöst werden. -
Seite 43: Not-Abschaltungs-Alarm
10.3.13 Not-Abschaltungs-Alarm Alarm-Bezeichnung (Anzeige auf dem Display): Not-Aus-Schalter Auslöser: Der Notausschalter-Kontakt ist geöffnet Durchgeführte Aktion: Schneller Stopp aller Kreisläufe Rücksetzung: Dieser Alarm kann manuell über die Tastatur aufgehoben werden, sobald der Schalter geschlossen ist. 10.4 Ereignisse der Einheit Die folgenden Ereignisse werden jeweils mit Zeitstempel im Ereignisprotokoll erfasst. 10.4.1 Fehler des Sensors der Einlass-Wassertemperatur des Verdampfers Ereignis-Bezeichnung (Anzeige auf dem Display): EWT-Sensorfehler... -
Seite 44: Kreislauf-Stoppalarme
Durchgeführte Aktion: Keine Rücksetzung: Die Sperre wird zurück gesetzt, wenn die Wärmerückgewinnungs-EWT auf den Sperr-Sollwert plus 0,5 °C ansteigt. 10.7 Kreislauf-Stoppalarme Bei einem Kreislauf-Stopp-Alarm ist ein Herunterfahren des Kreislaufs erforderlich, bei dem dieser Alarm aufgetreten ist. Bei Schnellabschaltungs-Alarmen geschieht kein Auspumpen vor dem Ausschalten. Bei allen anderen Alarmen findet Auspumpen statt. Wenn ein oder mehrere Kreislauf-Alarme aktiv ist/sind, aber kein Einheiten-Alarm, wird der Alarmsignal-Output in 5-Sekunden-Intervallen ein- und ausgeschaltet. -
Seite 45: Hohes Öldruckgefälle
Auslöser: Entladungstemperatur > Sollwert 'Hohe Entladungstemperatur' (High Discharge Temperature) UND der Verdichter läuft. Der Alarm kann nicht ausgelöst werden, wenn beim Sensor für die Entladungstemperatur ein Fehler aktiv ist. Durchgeführte Aktion: Schnellabschaltung des Kreislaufs Rücksetzung: Dieser Alarm kann manuell über die Tastatur des Controllers der Einheit aufgehoben werden. 10.7.9 Hohes Öldruckgefälle Alarm-Bezeichnung (Anzeige auf dem Display): Öldruckgef. -
Seite 46: Fc Übertragungsfehler Kreislauf 3
10.7.18 FC Übertragungsfehler Kreislauf 3 Alarm-Bezeichnung (Anzeige auf dem Display): FC Übertr.fehler Kreisl. 3 Auslöser: Sollwert Anzahl der Kreisläufe ist größer als 2 und Kommunikation mit dem E/A-Erweiterungsmodul ist gescheitert. Der Abschnitt 3.1 führt den erwarteten Typ des Moduls und die Adresse für jedes Modul auf. Durchgeführte Aktion: Schnellabschaltung des Kreislaufs 3 Rücksetzung: Dieser Alarm kann mittels Tastatur manuell aufgehoben werden, sobald die Kommunikation zwischen dem Hauptcontroller und dem Erweiterungsmodul mindestens 5 Sekunden lang funktioniert. -
Seite 47: Kreislauf-Ereignisse
10.8 Kreislauf-Ereignisse Die folgenden Ereignisse beschränken in gewisser Weise den Betrieb des Kreislaufs. Siehe dazu jeweils die Beschreibungen unter "Durchgeführte Aktionen". Wenn ein Kreislauf-Ereignis auftritt, ist davon nur der Kreislauf betroffen, bei dem das Ereignis stattfindet. Kreislauf- Ereignisse werden im Ereignisprotokoll im Controller der Einheit registriert. 10.8.1 Niedriger Verdampferdruck - Beibehalten Ereignis-Bezeichnung (Anzeige auf dem Display): EvapPress Low Hold N... -
Seite 48: Verwendung Der Steuerung

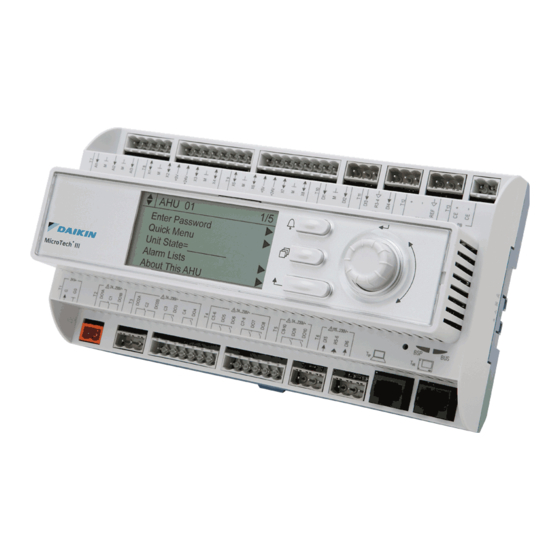

11 Verwendung der Steuerung 11.1 Bedienung des Controllers der Einheit Abbildung 5, Controller der Einheit TCP/IP- Port Alarm-Taste Menü-Taste Navigationsrad Zurück-Taste Display Das Tastenfeld/Display besteht aus einem 5 Zeilen mal 22 Zeichen großen Display, drei Tasten und einem Navigationsrad zum Drücken und Drehen. -
Seite 49: Navigation
ist weiß innerhalb eines schwarzen Kastens. Wenn die Zeile einen veränderbaren Wert enthält und wenn sich der Cursor auf dies er Zeile befindet, dann wird die gesamte Zeile hervorgehoben (markiert). Oder eine Zeile in einem Menü kann auch ein Link zu weiteren Menüs sein. Das wird dann oft als Verweiszeile bezeichnet, und das bedeutet dann Folgendes: Wenn Sie die Zeile markieren und dann kurz auf das Navigationsrad drücken, dann "springen"... -
Seite 50: Bearbeitungs-Modus
Wenn Sie die Menü-Taste (Startseite) drücken, dann kehren Sie direkt zum Hauptmenü zurück. Wenn Sie die Alarm-Taste drücken, wird das Menü der Alarmliste angezeigt. 11.2.3 Bearbeitungs-Modus Sie gelangen in den Modus Bearbeiten, wenn sich der Cursor auf einer Zeile mit einem editierbaren Feld befindet und Sie auf das Navigationsrad drücken. -
Seite 51: Abbildung 9, Homepage, Hauptmenü Parameter Und Links
Abbildung 9, Homepage, Hauptmenü Parameter und Links Home Page View/Set Unit Status/Settings Enter Password Set-Up Continue W/O Password Temperatures Date/Time/Schedules Power Conservation LON Setup Main Menu BACnet IP Setup BACnet MSTP Setup View/Set - Unit Modbus Setup View/Set - Circuit ... -
Seite 52: Abbildung 10, Navigation, Teil A
Abbildung 10, Navigation, Teil A View/Set Unit Status/Settings (view/set unit) Status/Settings Unit Status Set-Up Chiller Enable Temperatures Control Source Date/Time/Schedules Next Circuit On Power Conservation Chiller Enable Setpoint - Network LON Setup Chiller Mode Setpoint - Network BACnet IP Setup ... -
Seite 53: Abbildung 11, Navigation, Teil B
Abbildung 11, Navigation, Teil B View/Set Unit Power Conservation (view/set unit) Status/Settings Unit Capacity Set-Up Unit Current Temperatures Demand Limit Enable Date/Time/Schedules Demand Limit Value Power Conservation Current @ 20mA LON Setup Current Limit Setpoint BACnet IP Setup ... -
Seite 54: Abbildung 12, Navigation, Teil C
Abbildung 12, Navigation, Teil C View/Set Unit AWM Setup (view/set unit) Status/Settings Apply Changes Set-Up DHCP Temperatures Actual IP Address Date/Time/Schedules Actual Mask Power Conservation Actual Gateway LON Setup Given IP Address BACnet IP Setup Given Mask BACnet MSTP Setup ... -
Seite 55: Optionale Fern-Benutzerschnittstelle
12 Optionale Fern-Benutzerschnittstelle Bei der optionalen entfernten Benutzerschnittstelle handelt es sich um eine entfernte Schalttafel, die genauso bedient wird w ie der Controller direkt an der Einheit. Es können bis zu acht AWS-Einheiten an sie angeschlossen werden, und das Display kann zwischen diesen Einheiten umgeschaltet werden. -
Seite 56: Eingebaute Web-Schnittstelle
12.1 Eingebaute Web-Schnittstelle Der Microtech 4 Controller besitzt eine eingebaute Web-Schnittstelle, die benutzt werden kann, um das Gerät zu überwachen, wenn es an ein lokales Netzwerk angeschlossen ist. Es ist möglich, die IP-Adressierung des Microtech 4 je nach Netzwerk-Konfiguration als feste DHCP-IP zu konfigurieren. - Seite 57 Zusätzlich ermöglicht sie, für bis zu 5 verschiedenen Mengen Trendprotokolle anzuzeigen. Es ist notwendig, auf den Wert der zu überwachenden Menge zu klicken, und es wird folgende zusätzliche Seite angezeigt: Je nach Webbrowser und dessen Version könnte die Trendprotokoll-Funktion nicht sichtbar sein. Es ist ein Webbrowser erforderlich, der HTML 5 unterstützt, wie z.
-
Seite 58: Inbetriebnehmen Und Herunterfahren
13 Inbetriebnehmen und Herunterfahren HINWEIS Die erstmalige Inbetriebnahme muss vom Service-Personal von Daikin oder durch eine vom Werk zugelassenen Kundendienst durchgeführt werden, damit Garantie gewährt werden kann. VORSICHT Sobald Schalter S1 geschlossen ist und der Steuerungsstromkreis eingeschaltet ist, stehen die meisten Relais und Anschlüsse im Controller unter Strom. -
Seite 59: Basisdiagnostik Des Steuerungssystems
14 Basisdiagnostik des Steuerungssystems Der Microtech Controller und die Erweiterungs- und Kommunikationsmodule sind mit zwei Status-LEDs ausgestattet (BSP und BUS), um den Betriebszustand der Geräte anzuzeigen. Die beiden Status-LEDs haben folgende Bedeutungen: LED Controller BSP LED BUS LED Modus Dauerhaft grün Anwendung läuft... - Seite 60 Dauerhaft grün Bereit zur Kommunikation. Der BACnet-Server ist gestartet worden. Er signalisiert keine aktive Kommunikation. Dauerhaft gelb Systemstart Dauerhaft rot BACnet-Serverausfall. Automatischer Neustart nach 3 Sekunden. BacNet IP: BUS LED Modus Dauerhaft grün Bereit zur Kommunikation. Der BACnet-Server ist gestartet worden. Er signalisiert keine aktive Kommunikation.
-
Seite 61: Steuerungswartung
15 Steuerungswartung Die installierte Batterie der Steuerung muss instandgehalten werden. Das bedeutet, dass die Batterie alle zwei Jahre ausgetauscht werden muss. Es handelt sich um folgendes Batteriemodell: BR2032. Es gibt sie bei vielen verschiedenen Anbietern. Um die Batterie zu wechseln, die Kunststoffabdeckung über dem Controller-Display mit einem Schraubendreher abnehmen - siehe dazu das nachstehende Bild: Seien Sie vorsichtig, damit die Kunststoffabdeckung nicht beschädigt wird. -
Seite 62: Freikühl-Steuerung (Falls Vorhanden)
16 Freikühl-Steuerung (falls vorhanden) Luftgekühlte Schraubenkühlaggregate könnten mit der Freikühl-Option ausgerüstet werden, um das Ausmaß an Kühlmittelkühlung zu verringern, wenn die Umgebungstemperatur niedrig ist. Der Steuerungsaufbau in diesem Fall erfordert einen zusätzlichen Erweiterungsbaustein, der mit der Kennzeichnung HR und der Adresse angegeben wird. - Seite 63 Dienstleistungen keine ausdrücklichen oder stillschweigenden Garantien gegeben. Die technischen Eigenschaften können sich jederzeit ohne vorherige Ankündigung ändern. Es wird auf die zum Zeitpunkt der Bestellung mitgeteilten Angaben verwiesen. Daikin Applied Eur ope S.p.A. weist ausdrücklich jegliche Haftung für etwaige direkte oder indirekte Schäden von sich, die im weitesten Sinne aus oder im Zusammenha ng mit der Verwendung bzw.
