String im Alarmschnappschuss:
UnitOff HRFreeze
Zurücksetzen
Local HMI
Network
Auto

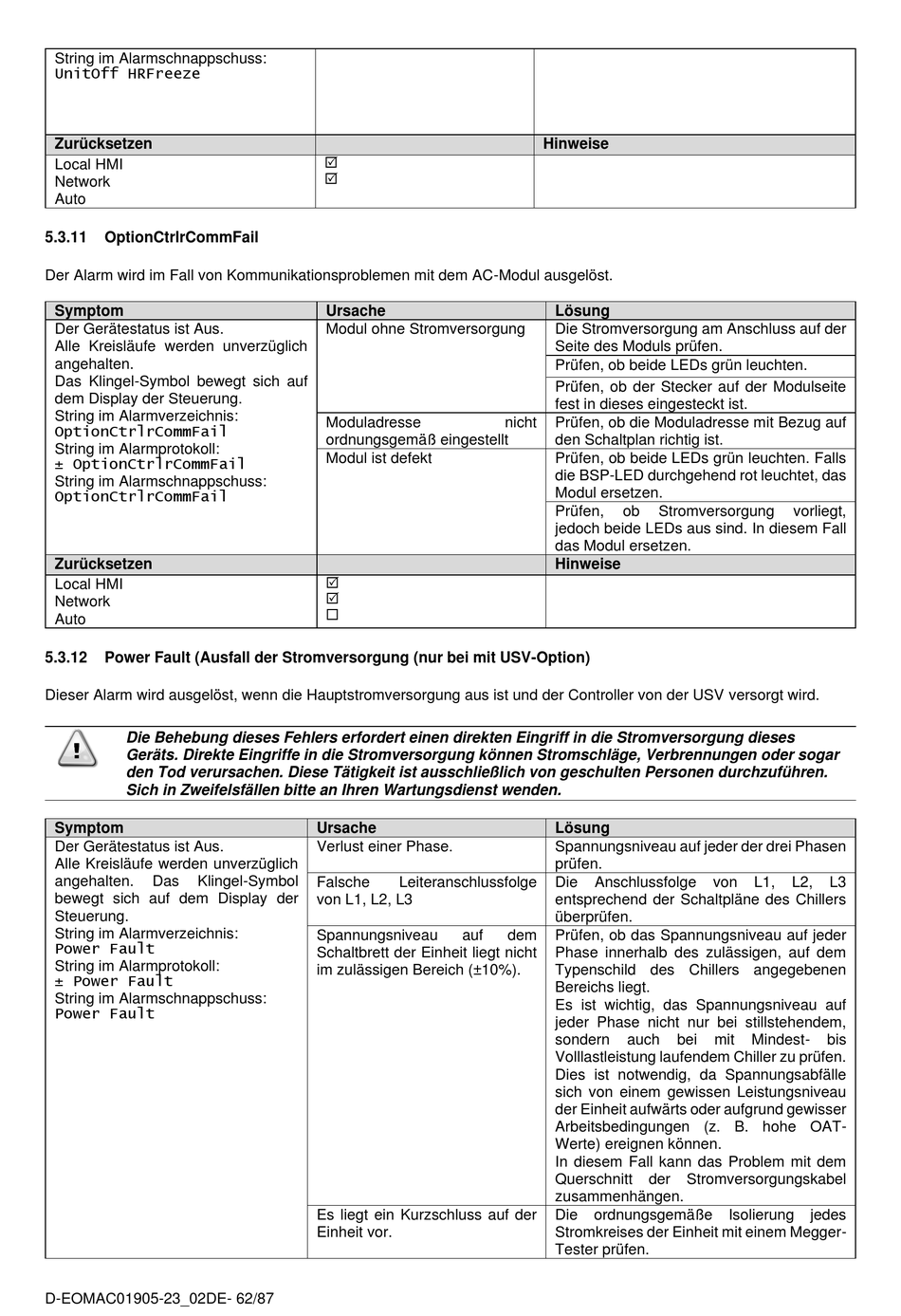

5.3.11
OptionCtrlrCommFail
Der Alarm wird im Fall von Kommunikationsproblemen mit dem AC-Modul ausgelöst.
Symptom
Der Gerätestatus ist Aus.
Alle Kreisläufe werden unverzüglich
angehalten.
Das Klingel-Symbol bewegt sich auf
dem Display der Steuerung.
String im Alarmverzeichnis:
OptionCtrlrCommFail
String im Alarmprotokoll:
± OptionCtrlrCommFail
String im Alarmschnappschuss:
OptionCtrlrCommFail
Zurücksetzen
Local HMI
Network
Auto
5.3.12
Power Fault (Ausfall der Stromversorgung (nur bei mit USV-Option)
Dieser Alarm wird ausgelöst, wenn die Hauptstromversorgung aus ist und der Controller von der USV versorgt wird.
Die Behebung dieses Fehlers erfordert einen direkten Eingriff in die Stromversorgung dieses
Geräts. Direkte Eingriffe in die Stromversorgung können Stromschläge, Verbrennungen oder sogar
den Tod verursachen. Diese Tätigkeit ist ausschließlich von geschulten Personen durchzuführen.
Sich in Zweifelsfällen bitte an Ihren Wartungsdienst wenden.
Symptom
Der Gerätestatus ist Aus.
Alle Kreisläufe werden unverzüglich
angehalten.
Das
Klingel-Symbol
bewegt sich auf dem Display der
Steuerung.
String im Alarmverzeichnis:
Power Fault
String im Alarmprotokoll:
± Power Fault
String im Alarmschnappschuss:
Power Fault
D-EOMAC01905-23_02DE- 62/87
Ursache
Modul ohne Stromversorgung
Moduladresse
ordnungsgemäß eingestellt
Modul ist defekt
Ursache
Verlust einer Phase.
Falsche
Leiteranschlussfolge
von L1, L2, L3
Spannungsniveau
auf
Schaltbrett der Einheit liegt nicht
im zulässigen Bereich (±10%).
Es liegt ein Kurzschluss auf der
Einheit vor.
Hinweise
Lösung
Die Stromversorgung am Anschluss auf der
Seite des Moduls prüfen.
Prüfen, ob beide LEDs grün leuchten.
Prüfen, ob der Stecker auf der Modulseite
fest in dieses eingesteckt ist.
nicht
Prüfen, ob die Moduladresse mit Bezug auf
den Schaltplan richtig ist.
Prüfen, ob beide LEDs grün leuchten. Falls
die BSP-LED durchgehend rot leuchtet, das
Modul ersetzen.
Prüfen,
ob
Stromversorgung
jedoch beide LEDs aus sind. In diesem Fall
das Modul ersetzen.
Hinweise
Lösung
Spannungsniveau auf jeder der drei Phasen
prüfen.
Die
Anschlussfolge
entsprechend der Schaltpläne des Chillers
überprüfen.
dem
Prüfen, ob das Spannungsniveau auf jeder
Phase innerhalb des zulässigen, auf dem
Typenschild des Chillers angegebenen
Bereichs liegt.
Es ist wichtig, das Spannungsniveau auf
jeder Phase nicht nur bei stillstehendem,
sondern
auch
Volllastleistung laufendem Chiller zu prüfen.
Dies ist notwendig, da Spannungsabfälle
sich von einem gewissen Leistungsniveau
der Einheit aufwärts oder aufgrund gewisser
Arbeitsbedingungen (z. B. hohe OAT-
Werte) ereignen können.
In diesem Fall kann das Problem mit dem
Querschnitt
der
zusammenhängen.
Die
ordnungsgemäße
Stromkreises der Einheit mit einem Megger-
Tester prüfen.
vorliegt,
von
L1,
L2,
L3
bei
mit
Mindest-
bis
Stromversorgungskabel
Isolierung
jedes
