Die mobile App ermöglicht es Ihnen, alle relevanten Daten zu überwachen, die benutzerbezogenen Einstellungen zu
ändern, Daten zu entwickeln, die Kühlersoftware zu aktualisieren und vieles mehr.

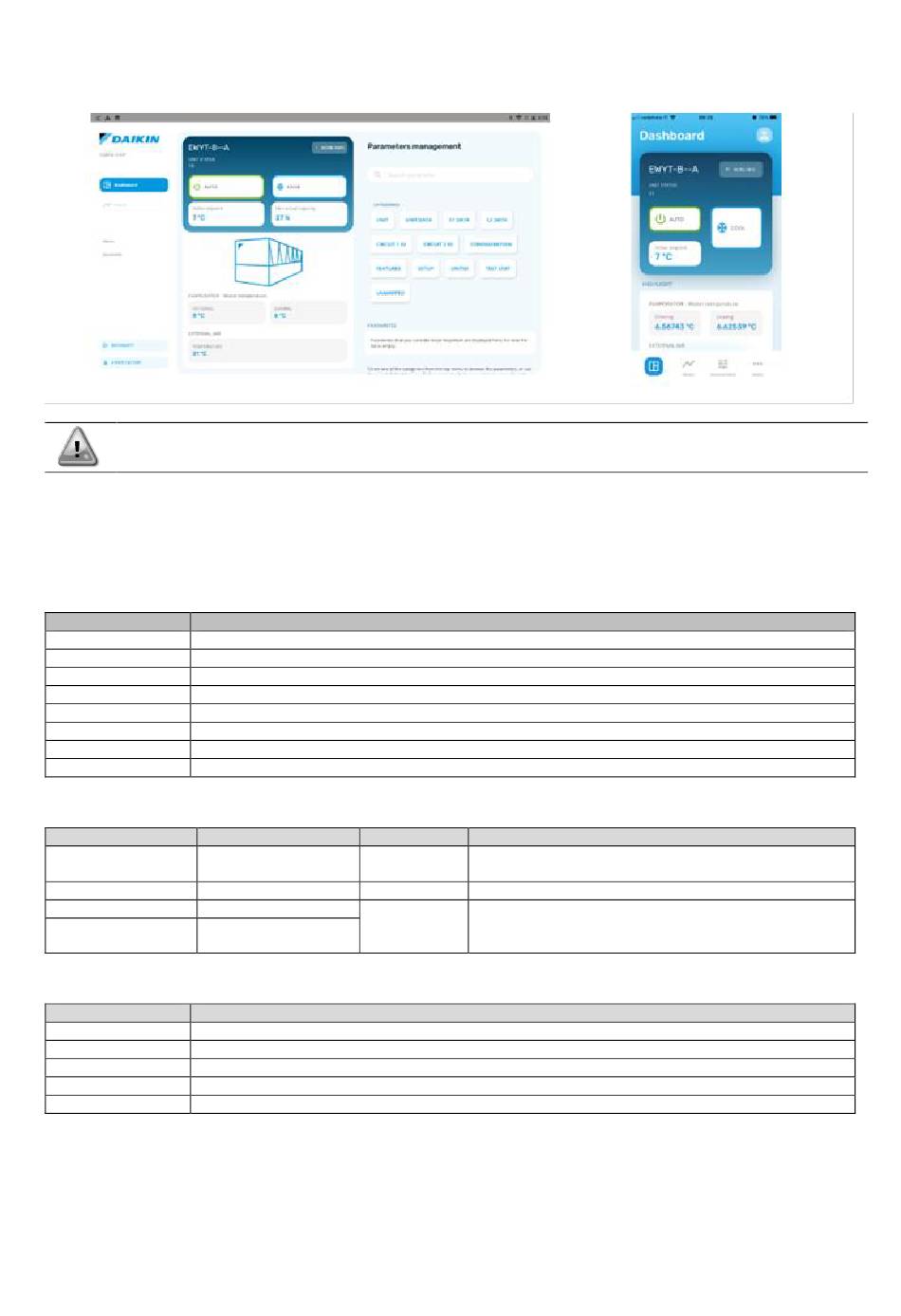

Das App-Layout passt sich an das Gerät an, auf dem die App ausgeführt wird, und sieht wie folgt aus:
Für weitere Informationen konsultieren Sie die Quick Guide Daikin Map 1.0 - D-EPMAP00101-23_EN.
3.5
Basisdiagnostik des Steuerungssystems
Der Microtech Controller und die Erweiterungs- und Kommunikationsmodule sind mit zwei Status-LEDs ausgestattet (BSP
und BUS), um den Betriebszustand der Geräte anzuzeigen. Die BUS-LED zeigt den Status der Kommunikation mit der
Steuerung an. Die beiden Status-LEDs haben folgende Bedeutungen:
Hauptsteuereinheit (UC)
BSP LED
Modus
Dauerhaft grün
Anwendung läuft
Dauerhaft gelb
Anwendung geladen, läuft jedoch nicht (*) oder BSP-Upgrade-Modus ist aktiv
Dauerhaft rot
Hardware-Fehler (*)
Blinkt grün
BSP-Startphase. Die Steuerung benötigt Zeit zum Starten.
Blinkt gelb
Anwendung nicht geladen (*)
Blinkt gelb/rot
Ausfallsicherung aktiv (falls das BSP-Upgrade unterbrochen wurde)
Blinkt rot
BSP-Fehler (Software-Fehler*)
Blinkt rot/grün
Anwendungs-/BSP-Update oder -Initialisierung
(*) Kundendienst kontaktieren.
Erweiterungsmodule
BSP LED
Modus
Dauerhaft grün
BSP aktiv
Dauerhaft rot
Hardware-Fehler (*)
Blinkt rot
BSP-Fehler (*)
Blinkt rot/grün
BSP-Upgrade-Modus
Kommunikationsmodule
BSP LED (für alle Module gleich)
BSP LED
Modus
Dauerhaft grün
BPS läuft, Kommunikation mit Controller
Dauerhaft gelb
BSP läuft, keine Kommunikation mit Steuerung (*)
Dauerhaft rot
Hardware-Fehler (*)
Blinkt rot
BSP-Fehler (*)
Blinkt rot/grün
Anwendungs-/BSP-Update
(*) Kundendienst kontaktieren.
BUS LED
Modus
Dauerhaft
Kommunikation läuft, E/A in Betrieb
grün
Dauerhaft rot
Kommunikation fehlgeschlagen (*)
Kommunikation
Dauerhaft
Anwendungsparameter falsch oder fehlend; oder
gelb
falsche Werkskalibrierung
läuft,
jedoch
ist
