4.19 Oberwellenfilter (SAF)

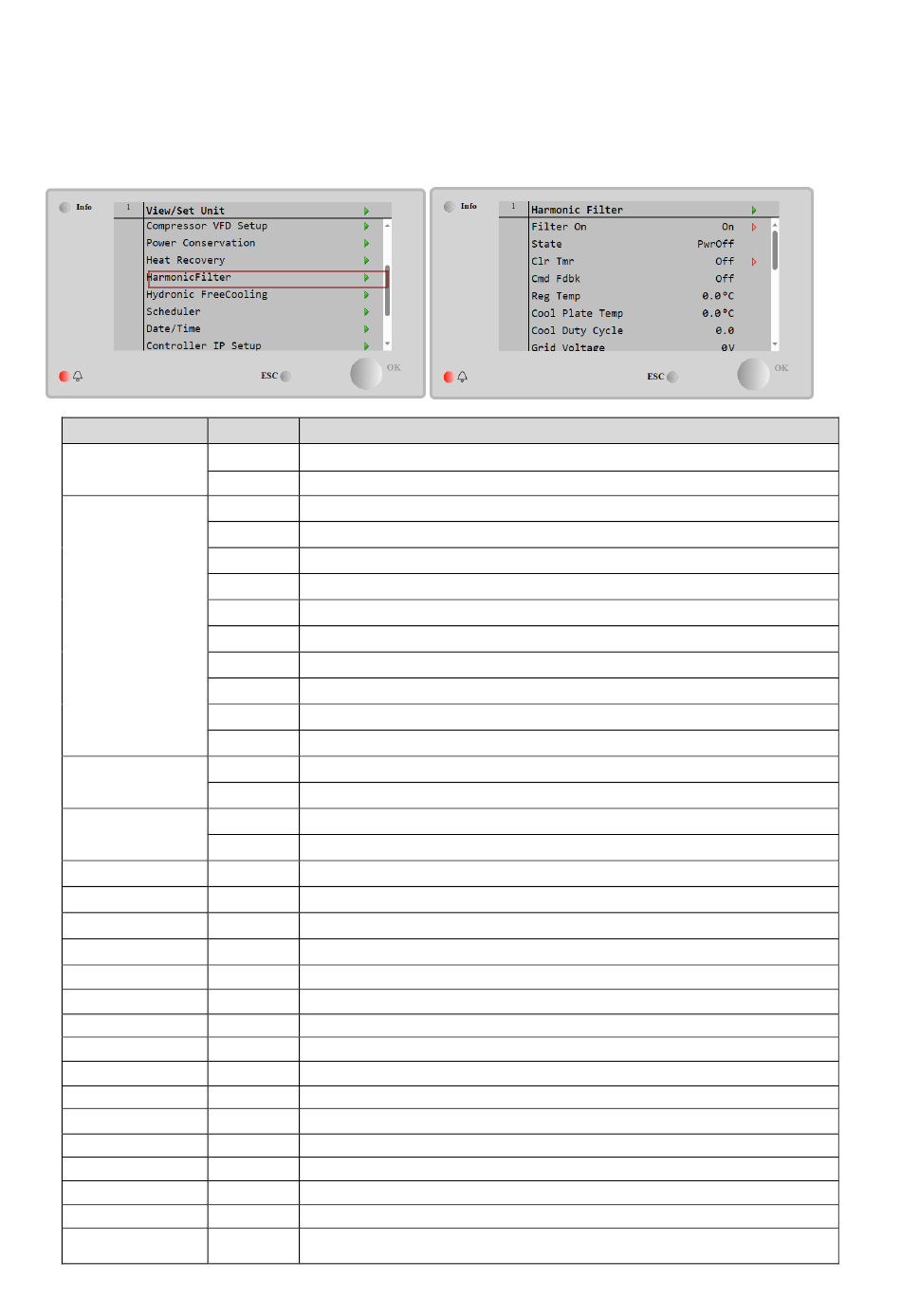

Die Seite Oberwellenfilter (SAF) kann über das Main Menu → View/Set Unit → Harmonic Filter aufgerufen
werden.
Der aktive Oberschwingungsfilter ist ein Netzqualitätsgerät, das dynamisch einen gesteuerten Strom mit derselben
Amplitude wie der Oberschwingungsstrom abgibt, der gegen die vorhandenen Oberschwingungen eingespeist wird.
Dadurch werden die Oberschwingungsströme in der elektrischen Anlage aufgehoben.
Parameter Bereich
Filter On
State
WaitSSCmd Wartender Softstart-Befehl
Clr Tmr
Cmd Fdbk
Reg Temp
Cool Plate Temp
Cool Duty Cycle
Grid Voltage
Grid THDi
Grid TDD
Grid THDv
TDDi Ref
%real Hum Zugehöriger Feuchtigkeitssensor
Rel Hum
Dew Temp
TbAF
TbPLC
Tt1AF
Tt2AF
TtPLC
Compensation
Beschreibung
Off
Die Option ist nicht aktiviert.
On
Die Option ist korrekt aktiviert.
PwrOff
Ausschalten (Warten auf Hauptstromversorgung)
SSCmdOn Softstart-Befehl Ein
PreCOn
Kondensatoren Vorladung Ein
PreCEnd Kondensatoren vor dem Laden Ende
WaitRun Wartender Lauf
Run
SAF läuft
SAFAlms SAF generische Alarme
PCAlms
SAF Vorladealarme
NoState Kein Status verfügbar
Off
Timer löschen Aus
On
Timer löschen Ein
Off
Befehlsrückmeldung Aus
On
Befehlsrückmeldung Ein
°C
Regelung Karte Temperatur
°C
Temperatur der SAF-Kühlplatte
SAF Kühlplattenventil Arbeitszyklus
V
Netzspannung
%
Gesamte harmonische Verzerrung des Netzes (Strom)
%
Verzerrung der Gesamtnachfrage im Netz
%
Verzerrung der gesamten Oberschwingungsspannung des Netzes
%
Referenz für die Gesamtnachfrageverzerrung
°C
Taupunkttemperatur berechnet durch den zugehörigen Feuchtesensor
°C
Temperatur Bodensensor LH Filterseite
°C
Temperatursensor unten PLC-Seite
°C
Temperatur oben 1 Sensor LH Filterseite
°C
Temperatur oben 2 Sensor LH Filterseite
°C
Temperatursensor oben PLC-Seite
Zeigt im zugehörigen Menü alle einzelnen Oberschwingungen des Kompressors
an
