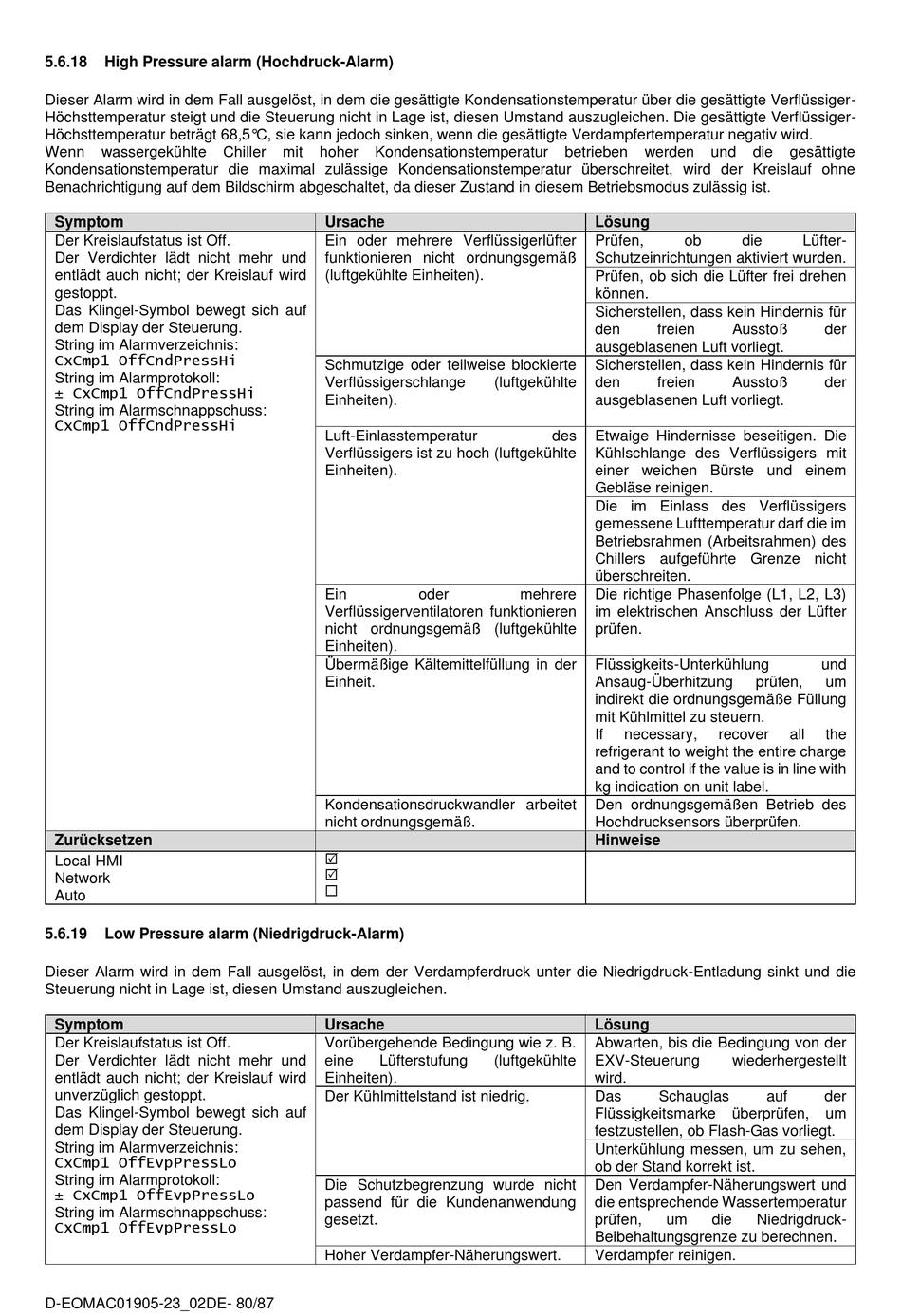

High Pressure Alarm (Hochdruck-Alarm); Low Pressure Alarm (Niedrigdruck-Alarm) - Daikin Microtech Controller Bedienungsanleitung

5.6.18

High Pressure alarm (Hochdruck-Alarm)

Dieser Alarm wird in dem Fall ausgelöst, in dem die gesättigte Kondensationstemperatur über die gesättigte Verflüssiger-
Höchsttemperatur steigt und die Steuerung nicht in Lage ist, diesen Umstand auszugleichen. Die gesättigte Verflüssiger-
Höchsttemperatur beträgt 68,5°C, sie kann jedoch sinken, wenn die gesättigte Verdampfertemperatur negativ wird.
Wenn wassergekühlte
Kondensationstemperatur die maximal zulässige Kondensationstemperatur überschreitet, wird der Kreislauf ohne
Benachrichtigung auf dem Bildschirm abgeschaltet, da dieser Zustand in diesem Betriebsmodus zulässig ist.
Symptom
Der Kreislaufstatus ist Off.
Der Verdichter lädt nicht mehr und
entlädt auch nicht; der Kreislauf wird
gestoppt.
Das Klingel-Symbol bewegt sich auf
dem Display der Steuerung.
String im Alarmverzeichnis:
CxCmp1 OffCndPressHi
String im Alarmprotokoll:
± CxCmp1 OffCndPressHi
String im Alarmschnappschuss:
CxCmp1 OffCndPressHi
Zurücksetzen
Local HMI
Network
Auto
5.6.19

Low Pressure alarm (Niedrigdruck-Alarm)

Dieser Alarm wird in dem Fall ausgelöst, in dem der Verdampferdruck unter die Niedrigdruck-Entladung sinkt und die
Steuerung nicht in Lage ist, diesen Umstand auszugleichen.
Symptom
Der Kreislaufstatus ist Off.
Der Verdichter lädt nicht mehr und
entlädt auch nicht; der Kreislauf wird
unverzüglich gestoppt.
Das Klingel-Symbol bewegt sich auf
dem Display der Steuerung.
String im Alarmverzeichnis:
CxCmp1 OffEvpPressLo
String im Alarmprotokoll:
± CxCmp1 OffEvpPressLo
String im Alarmschnappschuss:
CxCmp1 OffEvpPressLo
D-EOMAC01905-23_02DE- 80/87
Chiller mit hoher Kondensationstemperatur
Ursache
Ein oder mehrere Verflüssigerlüfter
funktionieren nicht ordnungsgemäß
(luftgekühlte Einheiten).
Schmutzige oder teilweise blockierte
Verflüssigerschlange
Einheiten).
Luft-Einlasstemperatur
Verflüssigers ist zu hoch (luftgekühlte
Einheiten).
Ein
Verflüssigerventilatoren funktionieren
nicht ordnungsgemäß (luftgekühlte
Einheiten).
Übermäßige Kältemittelfüllung in der
Einheit.
Kondensationsdruckwandler arbeitet
nicht ordnungsgemäß.



Ursache
Vorübergehende Bedingung wie z. B.
eine Lüfterstufung
Einheiten).
Der Kühlmittelstand ist niedrig.
Die Schutzbegrenzung wurde nicht
passend für die Kundenanwendung
gesetzt.
Hoher Verdampfer-Näherungswert.
betrieben
(luftgekühlte
des
oder mehrere
(luftgekühlte
werden und die
Lösung
Prüfen, ob die
Schutzeinrichtungen aktiviert wurden.
Prüfen, ob sich die Lüfter frei drehen
können.
Sicherstellen, dass kein Hindernis für
den freien Ausstoß
ausgeblasenen Luft vorliegt.
Sicherstellen, dass kein Hindernis für
den freien Ausstoß
ausgeblasenen Luft vorliegt.
Etwaige Hindernisse beseitigen. Die
Kühlschlange des Verflüssigers mit
einer weichen Bürste und einem
Gebläse reinigen.
Die im Einlass des Verflüssigers
gemessene Lufttemperatur darf die im
Betriebsrahmen (Arbeitsrahmen) des
Chillers aufgeführte Grenze nicht
überschreiten.
Die richtige Phasenfolge (L1, L2, L3)
im elektrischen Anschluss der Lüfter
prüfen.
Flüssigkeits-Unterkühlung
Ansaug-Überhitzung prüfen,
indirekt die ordnungsgemäße Füllung
mit Kühlmittel zu steuern.
If necessary, recover
refrigerant to weight the entire charge
and to control if the value is in line with
kg indication on unit label.
Den ordnungsgemäßen Betrieb des
Hochdrucksensors überprüfen.
Hinweise
Lösung
Abwarten, bis die Bedingung von der
EXV-Steuerung wiederhergestellt
wird.
Das Schauglas
Flüssigkeitsmarke überprüfen,
festzustellen, ob Flash-Gas vorliegt.
Unterkühlung messen, um zu sehen,
ob der Stand korrekt ist.
Den Verdampfer-Näherungswert und
die entsprechende Wassertemperatur
prüfen, um die Niedrigdruck-
Beibehaltungsgrenze zu berechnen.
Verdampfer reinigen.
gesättigte
Lüfter-
der
der
und
um
all the
auf der
um
