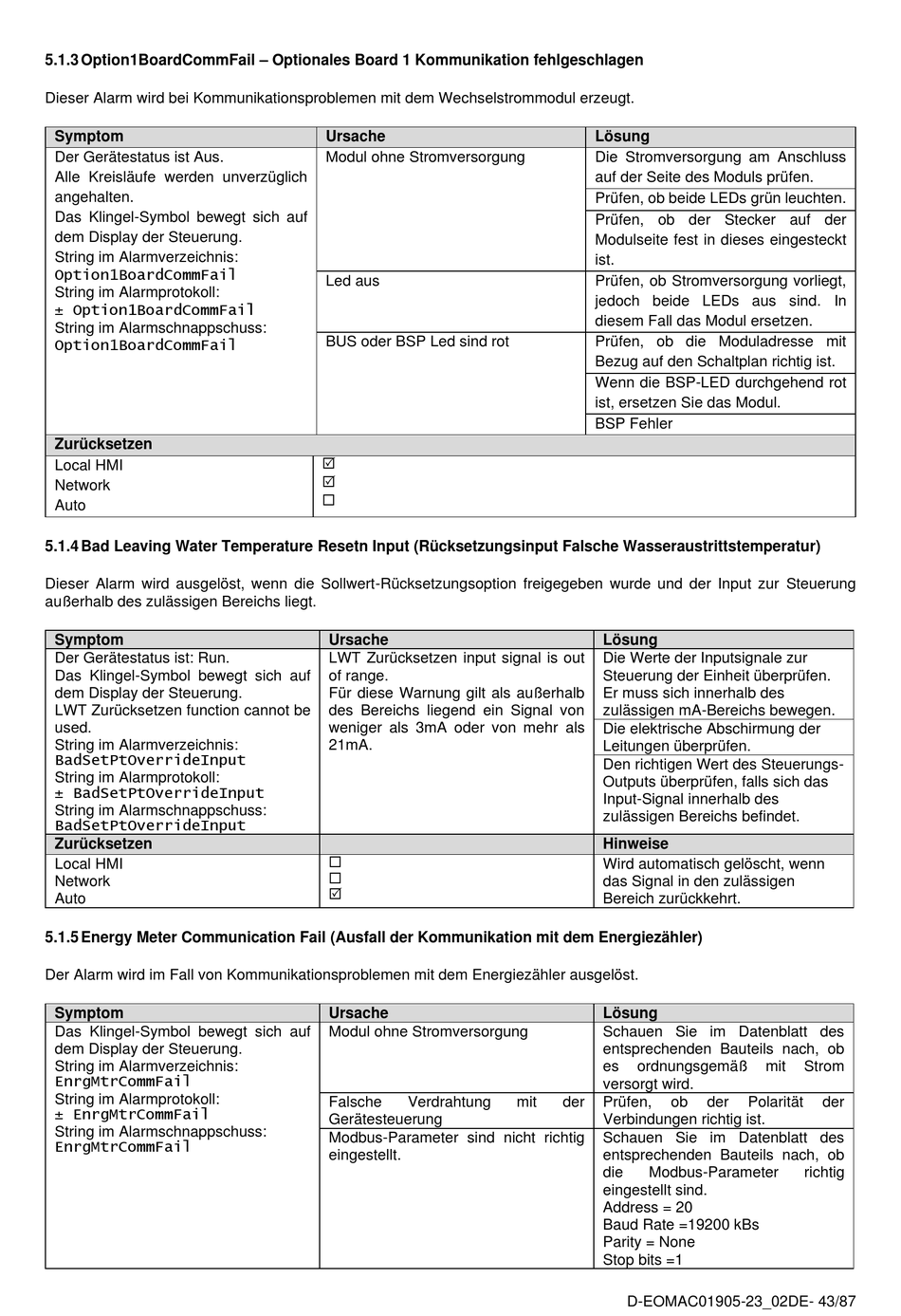

5.1.3 Option1BoardCommFail – Optionales Board 1 Kommunikation fehlgeschlagen
Dieser Alarm wird bei Kommunikationsproblemen mit dem Wechselstrommodul erzeugt.
Symptom
Der Gerätestatus ist Aus.
Alle Kreisläufe werden unverzüglich
angehalten.
Das Klingel-Symbol bewegt sich auf
dem Display der Steuerung.
String im Alarmverzeichnis:
Option1BoardCommFail
String im Alarmprotokoll:
± Option1BoardCommFail
String im Alarmschnappschuss:
Option1BoardCommFail
Zurücksetzen
Local HMI
Network
Auto
5.1.4 Bad Leaving Water Temperature Resetn Input (Rücksetzungsinput Falsche Wasseraustrittstemperatur)
Dieser Alarm wird ausgelöst, wenn die Sollwert-Rücksetzungsoption freigegeben wurde und der Input zur Steuerung
außerhalb des zulässigen Bereichs liegt.
Symptom
Der Gerätestatus ist: Run.
Das Klingel-Symbol bewegt sich auf
dem Display der Steuerung.
LWT Zurücksetzen function cannot be
used.
String im Alarmverzeichnis:
BadSetPtOverrideInput
String im Alarmprotokoll:
± BadSetPtOverrideInput
String im Alarmschnappschuss:
BadSetPtOverrideInput
Zurücksetzen
Local HMI
Network
Auto
5.1.5 Energy Meter Communication Fail (Ausfall der Kommunikation mit dem Energiezähler)
Der Alarm wird im Fall von Kommunikationsproblemen mit dem Energiezähler ausgelöst.
Symptom
Das Klingel-Symbol bewegt sich auf
dem Display der Steuerung.
String im Alarmverzeichnis:
EnrgMtrCommFail
String im Alarmprotokoll:
± EnrgMtrCommFail
String im Alarmschnappschuss:
EnrgMtrCommFail
Ursache
Modul ohne Stromversorgung
Led aus
BUS oder BSP Led sind rot



Ursache
LWT Zurücksetzen input signal is out
of range.
Für diese Warnung gilt als außerhalb
des Bereichs liegend ein Signal von
weniger als 3mA oder von mehr als
21mA.



Ursache
Modul ohne Stromversorgung
Falsche Verdrahtung
Gerätesteuerung
Modbus-Parameter sind nicht richtig
eingestellt.
Lösung
Die Stromversorgung am Anschluss
auf der Seite des Moduls prüfen.
Prüfen, ob beide LEDs grün leuchten.
Prüfen, ob der Stecker auf der
Modulseite fest in dieses eingesteckt
ist.
Prüfen, ob Stromversorgung vorliegt,
jedoch beide LEDs aus sind. In
diesem Fall das Modul ersetzen.
Prüfen, ob die Moduladresse mit
Bezug auf den Schaltplan richtig ist.
Wenn die BSP-LED durchgehend rot
ist, ersetzen Sie das Modul.
BSP Fehler
Lösung
Die Werte der Inputsignale zur
Steuerung der Einheit überprüfen.
Er muss sich innerhalb des
zulässigen mA-Bereichs bewegen.
Die elektrische Abschirmung der
Leitungen überprüfen.
Den richtigen Wert des Steuerungs-
Outputs überprüfen, falls sich das
Input-Signal innerhalb des
zulässigen Bereichs befindet.
Hinweise
Wird automatisch gelöscht, wenn
das Signal in den zulässigen
Bereich zurückkehrt.
Lösung
Schauen Sie im Datenblatt des
entsprechenden Bauteils nach, ob
es ordnungsgemäß
versorgt wird.
mit der Prüfen, ob
Verbindungen richtig ist.
Schauen Sie im Datenblatt des
entsprechenden Bauteils nach, ob
die Modbus-Parameter
eingestellt sind.
Address = 20
Baud Rate =19200 kBs
Parity = None
Stop bits =1
D-EOMAC01905-23_02DE- 43/87
