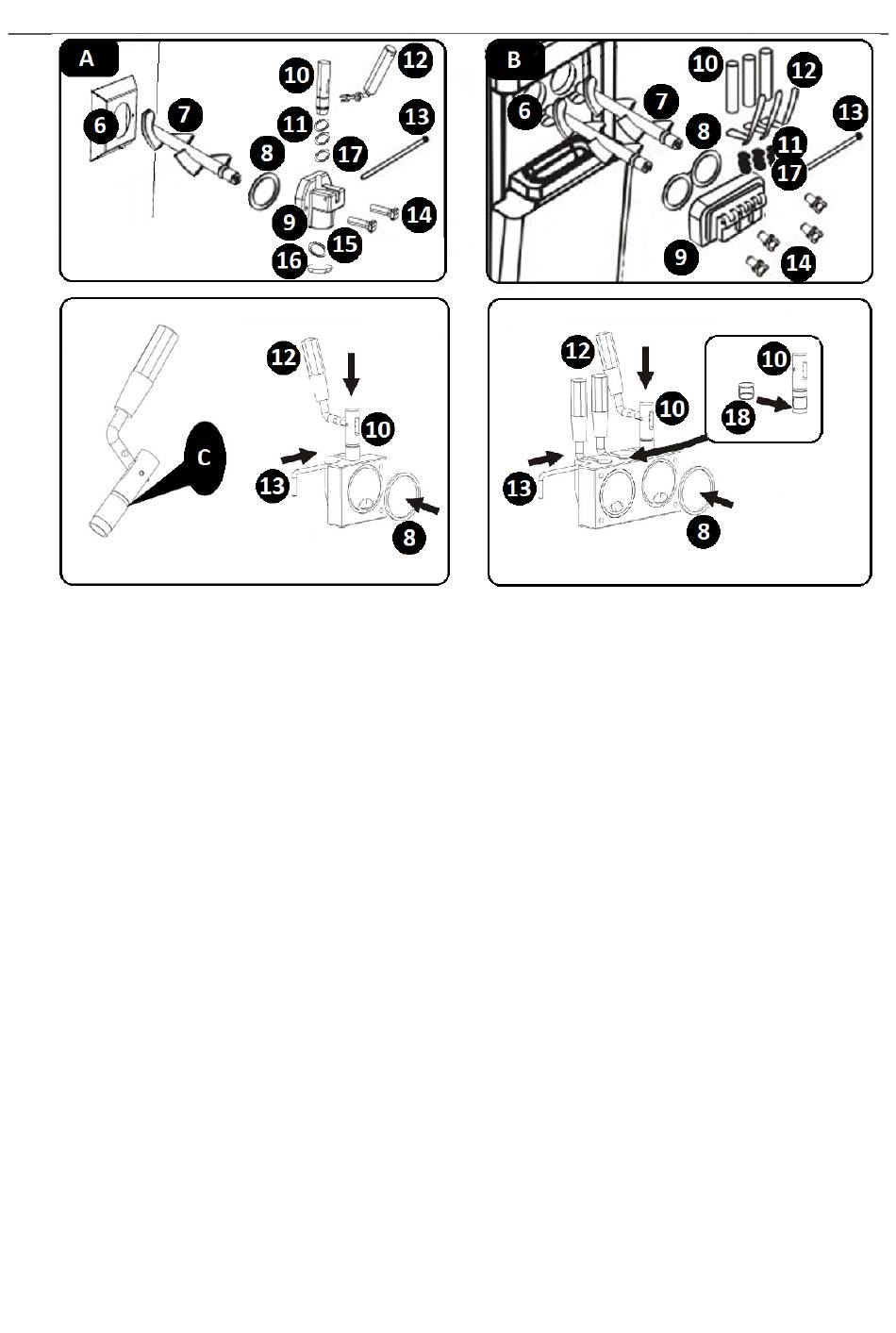

A – Модел RCSI-16/ RCSI-17
B – Модел RCSI-18
C – Нанесете лубриканта тук
6 – Хладилно отделение
7 – Бъркалка
8 – Предпазно уплътнение на
хладилното отделение
9 – Предпазител на хладилното
отделение
10 – Стебло на клапана
11 – О-пръстени на стеблото на
клапана
a) Инсталирайте бъркалката (7) вътре в хладилното отделение (6).
b) Поставете уплътнението на предпазителя на хладилното отделение (8)
вътре в предпазителя на отделението (9).
c) Плъзнете специалните о-пръстени (17 – размер 11x2) върху стеблото на
клапана (10).
d) ВНИМАНИЕ! За модел RCSI-18: Плъзнете специалното уплътнение (18)
върху средното стебло на вентила.
e) Подравнете получения комплект с отвора в отвора на предпазителя на
хладилното отделение (9) и монтирайте модула в отвора.
f) Монтирайте лостовете на дозатора (12), като ги поставите в отворите на
стеблата на клапана (10). Закрепете модула с шплента (13).
BG
12 – Лост
13 – Шплинт
14 – Крепежни елементи
15 – Уплътнение на дозатора
16 – Капак на дозатора
17 – О-пръстен на стеблото,
среден размер
18 – Средно уплътнение на
стеблото (модел RCSI-18)
