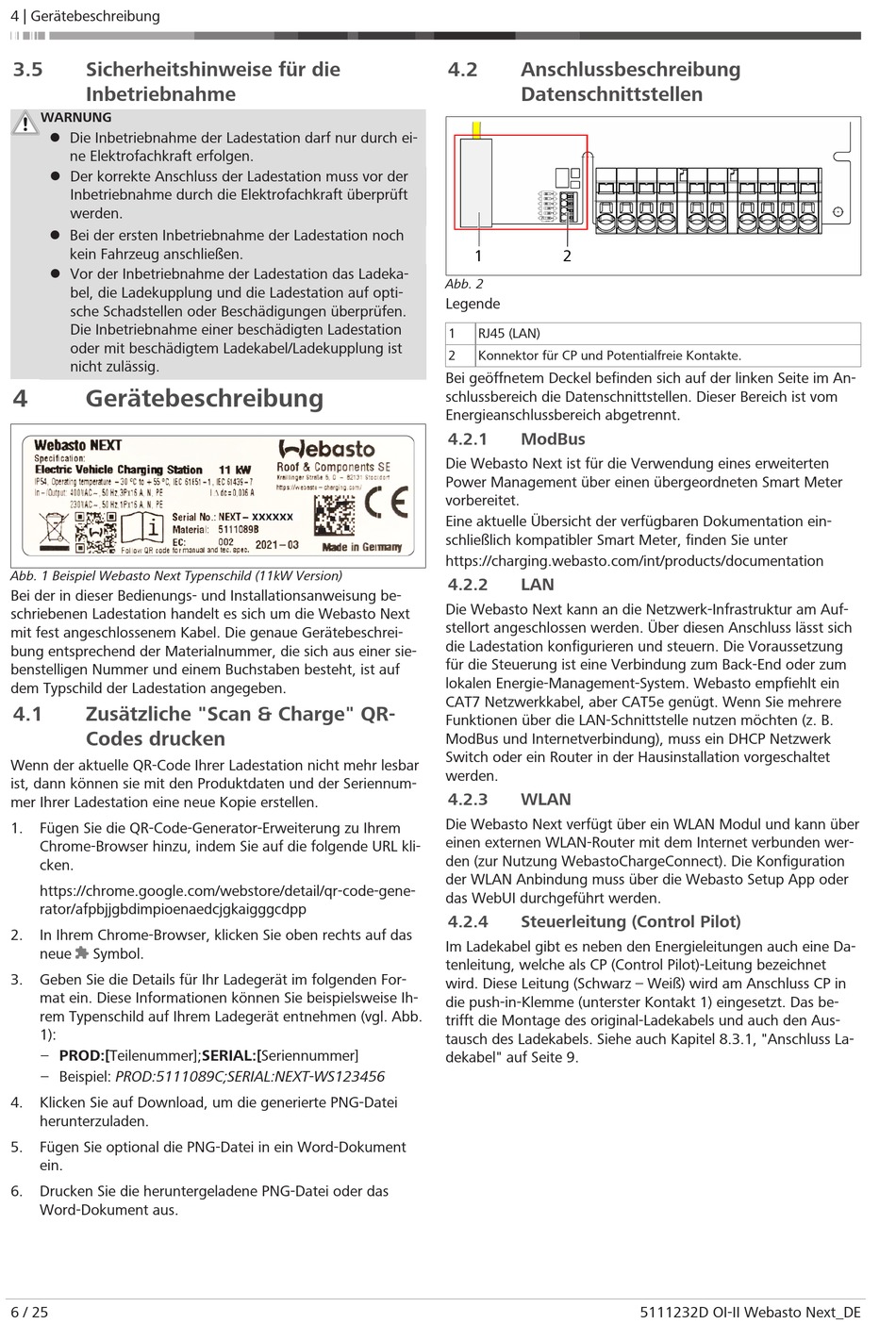

4 | Gerätebeschreibung
3.5 Sicherheitshinweise für die
Inbetriebnahme
WARNUNG
l Die Inbetriebnahme der Ladestation darf nur durch ei-
ne Elektrofachkraft erfolgen.
l Der korrekte Anschluss der Ladestation muss vor der
Inbetriebnahme durch die Elektrofachkraft überprüft
werden.
l Bei der ersten Inbetriebnahme der Ladestation noch
kein Fahrzeug anschließen.
l Vor der Inbetriebnahme der Ladestation das Ladeka-
bel, die Ladekupplung und die Ladestation auf opti-
sche Schadstellen oder Beschädigungen überprüfen.
Die Inbetriebnahme einer beschädigten Ladestation
oder mit beschädigtem Ladekabel/Ladekupplung ist
nicht zulässig.
4 Gerätebeschreibung
Abb. 1 Beispiel Webasto Next Typenschild (11kW Version)
Bei der in dieser Bedienungs- und Installationsanweisung be-
schriebenen Ladestation handelt es sich um die Webasto Next
mit fest angeschlossenem Kabel. Die genaue Gerätebeschrei-
bung entsprechend der Materialnummer, die sich aus einer sie-
benstelligen Nummer und einem Buchstaben besteht, ist auf
dem Typschild der Ladestation angegeben.
4.1 Zusätzliche "Scan & Charge" QR-
Codes drucken
Wenn der aktuelle QR-Code Ihrer Ladestation nicht mehr lesbar
ist, dann können sie mit den Produktdaten und der Seriennum-
mer Ihrer Ladestation eine neue Kopie erstellen.
1. Fügen Sie die QR-Code-Generator-Erweiterung zu Ihrem
Chrome-Browser hinzu, indem Sie auf die folgende URL kli-
cken.
https://chrome.google.com/webstore/detail/qr-code-gene-
rator/afpbjjgbdimpioenaedcjgkaigggcdpp
2. In Ihrem Chrome-Browser, klicken Sie oben rechts auf das
neue Symbol.
3. Geben Sie die Details für Ihr Ladegerät im folgenden For-
mat ein. Diese Informationen können Sie beispielsweise Ih-
rem Typenschild auf Ihrem Ladegerät entnehmen (vgl. Abb.
1):
– PROD:[Teilenummer];SERIAL:[Seriennummer]
– Beispiel: PROD:5111089C;SERIAL:NEXT-WS123456
4. Klicken Sie auf Download, um die generierte PNG-Datei
herunterzuladen.
5. Fügen Sie optional die PNG-Datei in ein Word-Dokument
ein.
6. Drucken Sie die heruntergeladene PNG-Datei oder das
Word-Dokument aus.
6 / 25
4.2 Anschlussbeschreibung
Datenschnittstellen
1 2
Abb. 2
Legende
1 RJ45 (LAN)
2 Konnektor für CP und Potentialfreie Kontakte.
Bei geöffnetem Deckel befinden sich auf der linken Seite im An-
schlussbereich die Datenschnittstellen. Dieser Bereich ist vom
Energieanschlussbereich abgetrennt.
4.2.1 ModBus
Die Webasto Next ist für die Verwendung eines erweiterten
Power Management über einen übergeordneten Smart Meter
vorbereitet.
Eine aktuelle Übersicht der verfügbaren Dokumentation ein-
schließlich kompatibler Smart Meter, finden Sie unter
https://charging.webasto.com/int/products/documentation
4.2.2 LAN
Die Webasto Next kann an die Netzwerk-Infrastruktur am Auf-
stellort angeschlossen werden. Über diesen Anschluss lässt sich
die Ladestation konfigurieren und steuern. Die Voraussetzung
für die Steuerung ist eine Verbindung zum Back-End oder zum
lokalen Energie-Management-System. Webasto empfiehlt ein
CAT7 Netzwerkkabel, aber CAT5e genügt. Wenn Sie mehrere
Funktionen über die LAN-Schnittstelle nutzen möchten (z. B.
ModBus und Internetverbindung), muss ein DHCP Netzwerk
Switch oder ein Router in der Hausinstallation vorgeschaltet
werden.
4.2.3 WLAN
Die Webasto Next verfügt über ein WLAN Modul und kann über
einen externen WLAN-Router mit dem Internet verbunden wer-
den (zur Nutzung WebastoChargeConnect). Die Konfiguration
der WLAN Anbindung muss über die Webasto Setup App oder
das WebUI durchgeführt werden.
4.2.4 Steuerleitung (Control Pilot)
Im Ladekabel gibt es neben den Energieleitungen auch eine Da-
tenleitung, welche als CP (Control Pilot)-Leitung bezeichnet
wird. Diese Leitung (Schwarz – Weiß) wird am Anschluss CP in
die push-in-Klemme (unterster Kontakt 1) eingesetzt. Das be-
trifft die Montage des original-Ladekabels und auch den Aus-
tausch des Ladekabels. Siehe auch Kapitel 8.3.1, "Anschluss La-
dekabel" auf Seite 9.
5111232D OI-II Webasto Next_DE
