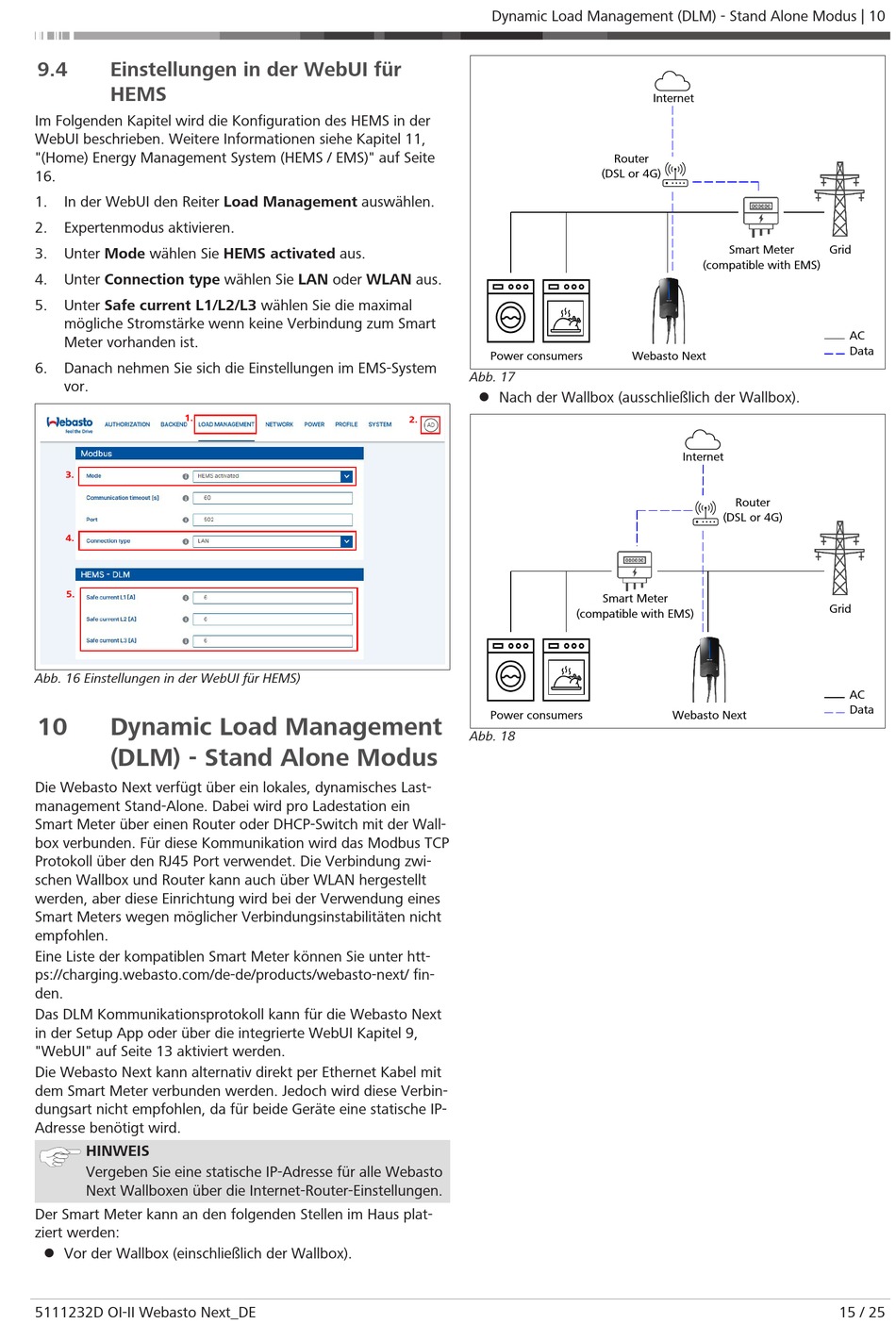

Webasto Next Bedienungs- Und Einbauanleitung Seite 15

9.4 Einstellungen in der WebUI für
HEMS
Im Folgenden Kapitel wird die Konfiguration des HEMS in der
WebUI beschrieben. Weitere Informationen siehe Kapitel 11,
"(Home) Energy Management System (HEMS / EMS)" auf Seite
16.
1. In der WebUI den Reiter Load Management auswählen.
2. Expertenmodus aktivieren.
3. Unter Mode wählen Sie HEMS activated aus.
4. Unter Connection type wählen Sie LAN oder WLAN aus.
5. Unter Safe current L1/L2/L3 wählen Sie die maximal
mögliche Stromstärke wenn keine Verbindung zum Smart
Meter vorhanden ist.
6. Danach nehmen Sie sich die Einstellungen im EMS-System
vor.
1.
3.
4.
5.
Abb. 16 Einstellungen in der WebUI für HEMS)
10 Dynamic Load Management
(DLM) - Stand Alone Modus
Die Webasto Next verfügt über ein lokales, dynamisches Last-
management Stand-Alone. Dabei wird pro Ladestation ein
Smart Meter über einen Router oder DHCP-Switch mit der Wall-
6.
box verbunden. Für diese Kommunikation wird das Modbus TCP
7.
Protokoll über den RJ45 Port verwendet. Die Verbindung zwi-
schen Wallbox und Router kann auch über WLAN hergestellt
werden, aber diese Einrichtung wird bei der Verwendung eines
Smart Meters wegen möglicher Verbindungsinstabilitäten nicht
empfohlen.
Eine Liste der kompatiblen Smart Meter können Sie unter htt-
ps://charging.webasto.com/de-de/products/webasto-next/ fin-
den.
Das DLM Kommunikationsprotokoll kann für die Webasto Next
in der Setup App oder über die integrierte WebUI Kapitel 9,
"WebUI" auf Seite 13 aktiviert werden.
Die Webasto Next kann alternativ direkt per Ethernet Kabel mit
dem Smart Meter verbunden werden. Jedoch wird diese Verbin-
dungsart nicht empfohlen, da für beide Geräte eine statische IP-
Adresse benötigt wird.
HINWEIS
Vergeben Sie eine statische IP-Adresse für alle Webasto
Next Wallboxen über die Internet-Router-Einstellungen.
Der Smart Meter kann an den folgenden Stellen im Haus plat-
ziert werden:
l Vor der Wallbox (einschließlich der Wallbox).
5111232D OI-II Webasto Next_DE
Dynamic Load Management (DLM) - Stand Alone Modus | 10
Power consumers
Abb. 17
l Nach der Wallbox (ausschließlich der Wallbox).
2.
(compatible with EMS)
Power consumers
Abb. 18
Internet
Router
(DSL or 4G)
Smart Meter
(compatible with EMS)
Webasto Next
Internet
Router
(DSL or 4G)
Smart Meter
Webasto Next
Grid
AC
Data
Grid
AC
Data
15 / 25
