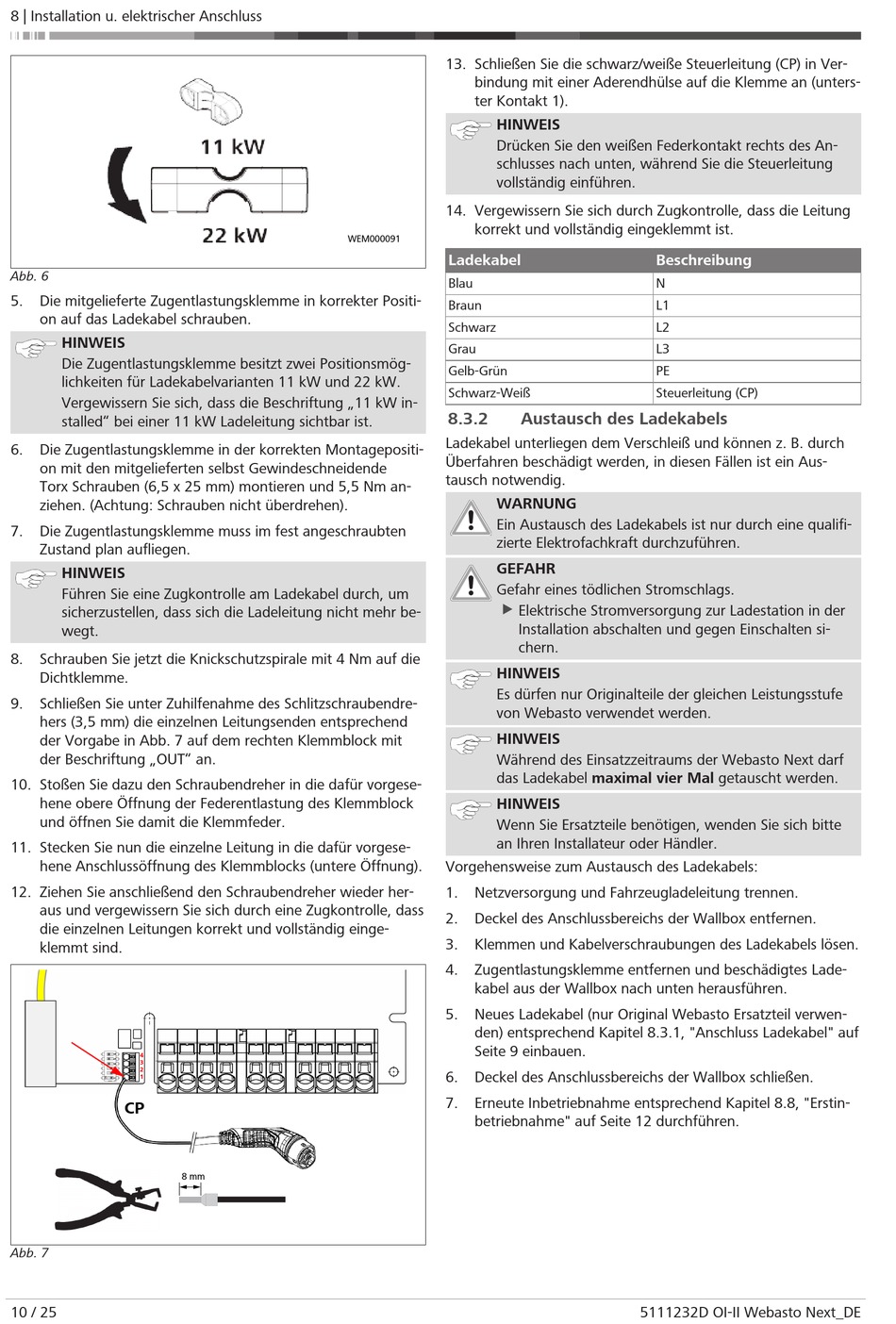

8 | Installation u. elektrischer Anschluss
Abb. 6
5. Die mitgelieferte Zugentlastungsklemme in korrekter Positi-
on auf das Ladekabel schrauben.
HINWEIS
Die Zugentlastungsklemme besitzt zwei Positionsmög-
lichkeiten für Ladekabelvarianten 11 kW und 22 kW.
Vergewissern Sie sich, dass die Beschriftung „11 kW in-
stalled" bei einer 11 kW Ladeleitung sichtbar ist.
6. Die Zugentlastungsklemme in der korrekten Montagepositi-
on mit den mitgelieferten selbst Gewindeschneidende
Torx Schrauben (6,5 x 25 mm) montieren und 5,5 Nm an-
ziehen. (Achtung: Schrauben nicht überdrehen).
7. Die Zugentlastungsklemme muss im fest angeschraubten
Zustand plan aufliegen.
HINWEIS
Führen Sie eine Zugkontrolle am Ladekabel durch, um
sicherzustellen, dass sich die Ladeleitung nicht mehr be-
wegt.
8. Schrauben Sie jetzt die Knickschutzspirale mit 4 Nm auf die
Dichtklemme.
9. Schließen Sie unter Zuhilfenahme des Schlitzschraubendre-
hers (3,5 mm) die einzelnen Leitungsenden entsprechend
der Vorgabe in Abb. 7 auf dem rechten Klemmblock mit
der Beschriftung „OUT" an.
10. Stoßen Sie dazu den Schraubendreher in die dafür vorgese-
hene obere Öffnung der Federentlastung des Klemmblock
und öffnen Sie damit die Klemmfeder.
11. Stecken Sie nun die einzelne Leitung in die dafür vorgese-
hene Anschlussöffnung des Klemmblocks (untere Öffnung).
12. Ziehen Sie anschließend den Schraubendreher wieder her-
aus und vergewissern Sie sich durch eine Zugkontrolle, dass
die einzelnen Leitungen korrekt und vollständig einge-
klemmt sind.
4
3
2
1
CP
Abb. 7
10 / 25
WEM000091
8 mm
13. Schließen Sie die schwarz/weiße Steuerleitung (CP) in Ver-
bindung mit einer Aderendhülse auf die Klemme an (unters-
ter Kontakt 1).
HINWEIS
Drücken Sie den weißen Federkontakt rechts des An-
schlusses nach unten, während Sie die Steuerleitung
vollständig einführen.
14. Vergewissern Sie sich durch Zugkontrolle, dass die Leitung
korrekt und vollständig eingeklemmt ist.
Ladekabel
Blau
Braun
Schwarz
Grau
Gelb-Grün
Schwarz-Weiß
8.3.2 Austausch des Ladekabels
Ladekabel unterliegen dem Verschleiß und können z. B. durch
Überfahren beschädigt werden, in diesen Fällen ist ein Aus-
tausch notwendig.
WARNUNG
Ein Austausch des Ladekabels ist nur durch eine qualifi-
zierte Elektrofachkraft durchzuführen.
GEFAHR
Gefahr eines tödlichen Stromschlags.
u Elektrische Stromversorgung zur Ladestation in der
Installation abschalten und gegen Einschalten si-
chern.
HINWEIS
Es dürfen nur Originalteile der gleichen Leistungsstufe
von Webasto verwendet werden.
HINWEIS
Während des Einsatzzeitraums der Webasto Next darf
das Ladekabel maximal vier Mal getauscht werden.
HINWEIS
Wenn Sie Ersatzteile benötigen, wenden Sie sich bitte
an Ihren Installateur oder Händler.
Vorgehensweise zum Austausch des Ladekabels:
1. Netzversorgung und Fahrzeugladeleitung trennen.
2. Deckel des Anschlussbereichs der Wallbox entfernen.
3. Klemmen und Kabelverschraubungen des Ladekabels lösen.
4. Zugentlastungsklemme entfernen und beschädigtes Lade-
kabel aus der Wallbox nach unten herausführen.
5. Neues Ladekabel (nur Original Webasto Ersatzteil verwen-
den) entsprechend Kapitel 8.3.1, "Anschluss Ladekabel" auf
Seite 9 einbauen.
6. Deckel des Anschlussbereichs der Wallbox schließen.
7. Erneute Inbetriebnahme entsprechend Kapitel 8.8, "Erstin-
betriebnahme" auf Seite 12 durchführen.
Beschreibung
N
L1
L2
L3
PE
Steuerleitung (CP)
